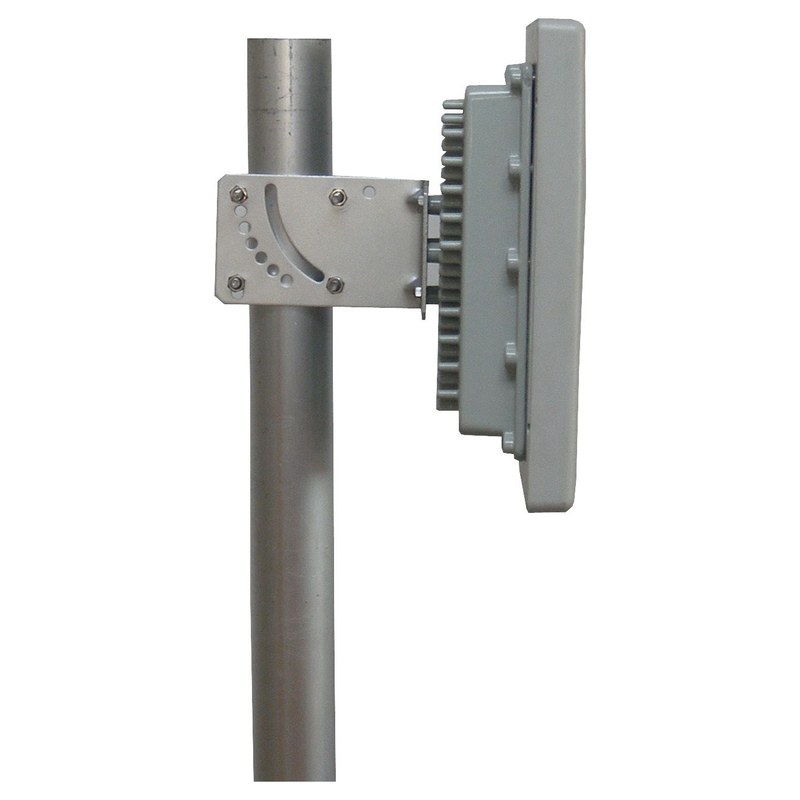

KADAMM APW515818-4 — направленная антенна Wi-Fi 5150–5850 МГц, 18 дБи, 1 порт

Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM APW515818-4 работает в полосах 5 ГГц, разъём — 1×SMA. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.

Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.

Дальность определяет энергетика линии: мощность передатчика плюс усиление двух антенн минус потери в свободном пространстве и кабелях должны превышать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APW515818-4 дают в сумме 36 дБ.

Второе условие — прямая видимость со свободной первой зоной Френеля: в середине трассы 5 км её радиус около 8 м, поэтому антенны поднимают над деревьями и крышами с учётом их роста. Пришлите координаты и высоты точек установки — посчитаем линию и запас по сигналу.

Каждый вход антенны подключают к своему радиотракту точки доступа, кабелями одинаковой длины и одного типа. Если подключить только часть входов, точка доступа перейдёт на меньшее число потоков, и скорость упадёт. Разница длин кабелей в несколько сантиметров роли не играет, а разные типы кабеля дают разное затухание в трактах.

В линиях «точка — точка» поляризации на обоих концах должны совпадать: вертикальная к вертикальной, горизонтальная к горизонтальной. Перепутанные кабели легко определить по уровню сигнала в интерфейсе точки доступа: при правильном подключении уровни по трактам близки, при перекрёстном — один из них заметно ниже.

Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.

Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.

Возможность наружной установки зависит от исполнения — уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.

Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
