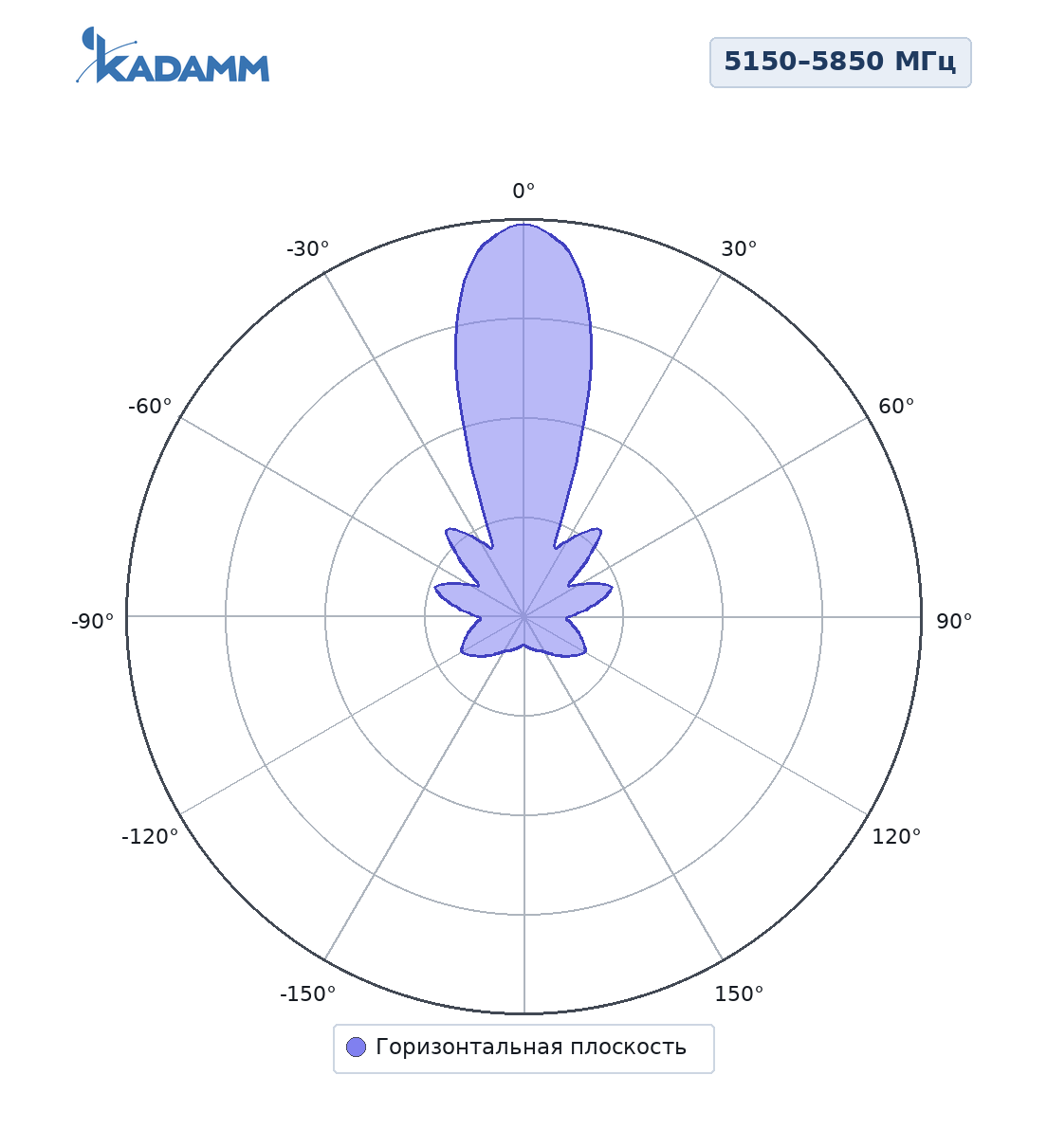

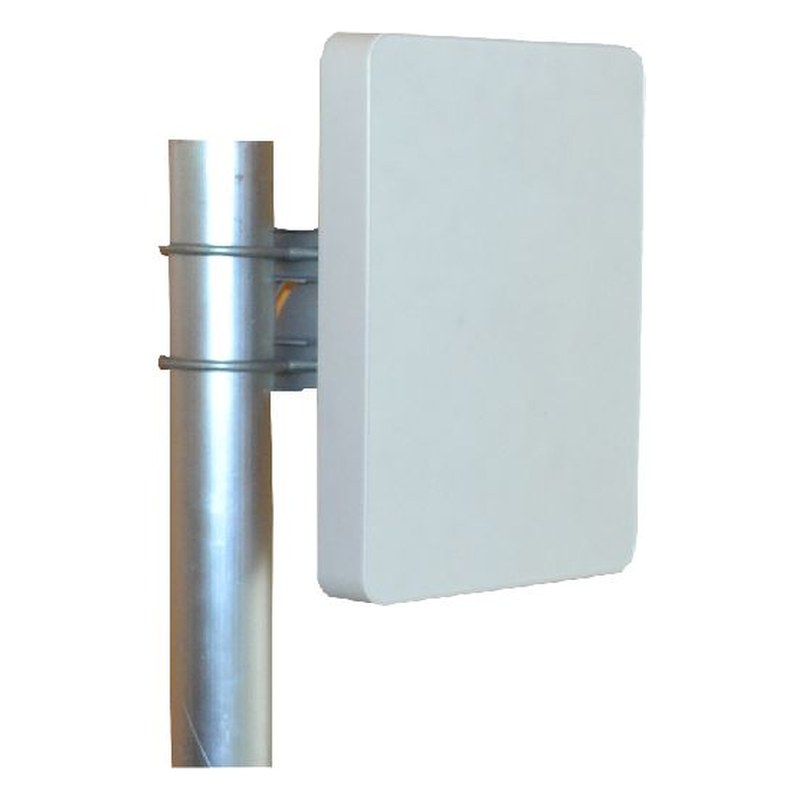

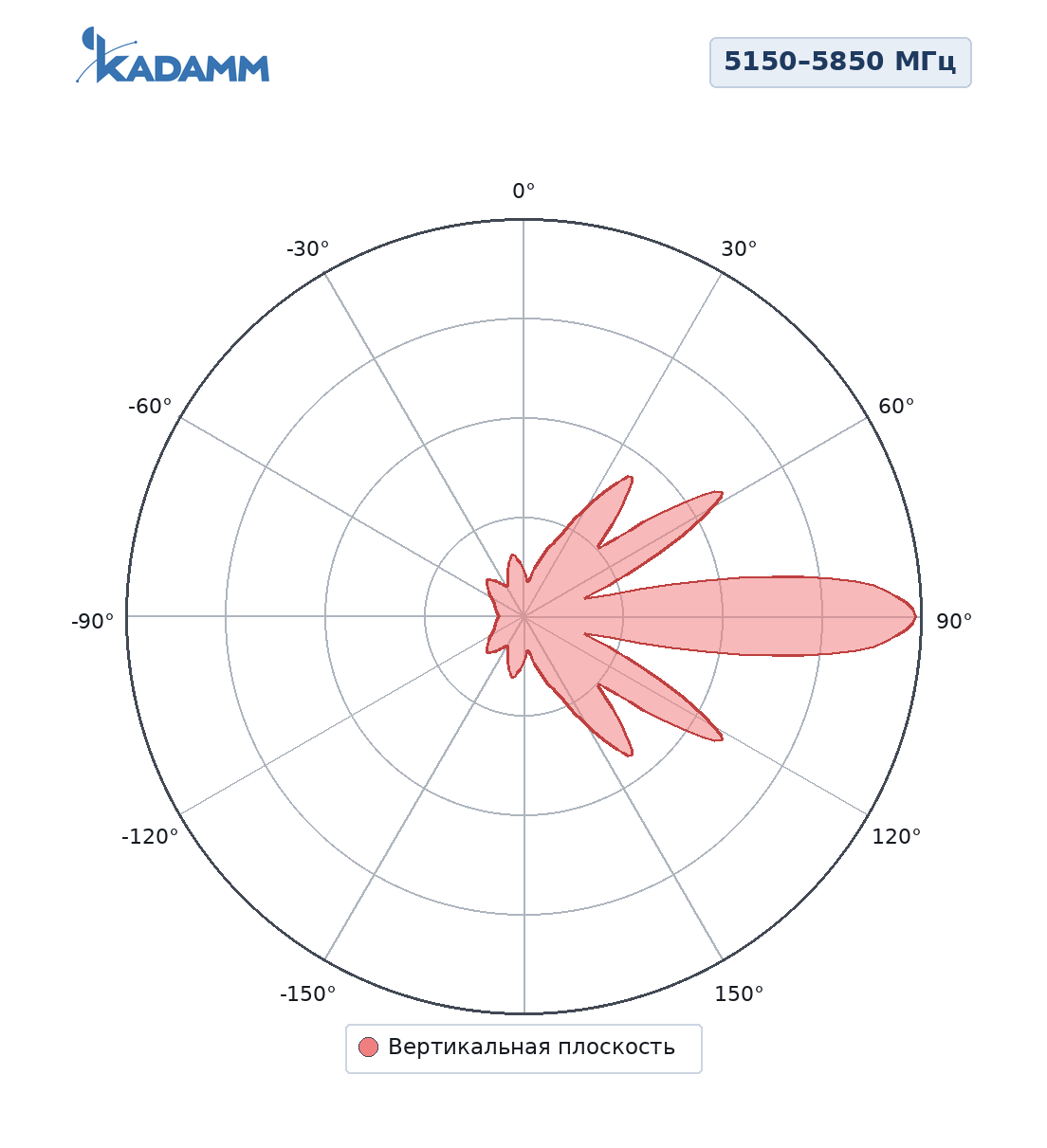

KADAMM APWD515817-3 — направленная антенна Wi-Fi 5150–5850 МГц, 17 дБи, 2 порта

KADAMM APWD515817-3 — направленная антенна для сетей Wi-Fi 5 ГГц. Ключевые параметры: диапазон 5150–5850 МГц, усиление 17 дБи, горизонтальный луч 30°, две линейные поляризации (V+H), входов — 2, разъёмы 2×N.

Основные параметры KADAMM APWD515817-3: полоса 5150–5850 МГц, ширина ДН 30°. У KADAMM APWD5158145 усиление 14,5 дБи, у KADAMM APWD515817-3 — 17 дБи.

О диапазонах: полоса 5 ГГц вмещает десятки каналов, которые для скорости сводят в широкие по 40, 80 и 160 МГц; платой служит затухание — на той же дистанции потери в свободном пространстве примерно на 7 дБ выше, чем на 2,4 ГГц. Частотный охват: Wi-Fi 5 ГГц (каналы 36–64), Wi-Fi 5 ГГц (каналы 100–140), Wi-Fi 5 ГГц (каналы 149–165).

Эта антенна направленная: луч шириной 30° позволяет строить линии «точка — точка» или доводить сигнал до отдалённого объекта. Для оценки: потери в свободном пространстве на 5 км при 5,5 ГГц — около 121 дБ; две такие антенны на концах трассы возвращают 34 дБ. Помимо прямой видимости, требуется свободная первая зона Френеля; посередине трассы в 5 км радиус зоны около 8 м, и любые деревья или кровли внутри неё снижают уровень сигнала.

Антенна совмещает две линейные поляризации (V+H) и тем самым образует два независимых канала MIMO 2×2: точка доступа ведёт два потока одновременно и удваивает скорость при той же ширине канала; развязка входов — не менее 25 дБ. Ответная антенна линии обязана поддерживать те же две поляризации.

По тракту: КСВН не выше 2,0, то есть в обратную сторону уходит не более 11 % мощности; допустимая подводимая мощность 50 Вт; подключение — 2×N сзади. Затухание коаксиала на Wi-Fi намного больше, чем на сотовых частотах, причём на 5 ГГц выше, чем на 2,4 ГГц; отсюда правило — радиомодуль держат у самой антенны, а длинное снижение заменяют линией Ethernet до наружной точки доступа.

Конструкция: размеры 260 × 190 × 30 мм, масса 0,5 кг, крепление Ø30–50 мм, механический наклон −10 - +10°, ветер до 36,9 м/с, рабочая температура −40…+60 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

Задачи направленной антенны — радиомост между зданиями, вынос сети на удалённый объект, связь с камерами видеонаблюдения и шлагбаумами, а также приём сигнала отдалённой точки доступа.

По частотам антенна работает с оборудованием: Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.

Диапазон. Антенна должна перекрывать полосы точки доступа: 5 ГГц.

Тип. Направленная — для линий «точка — точка»; на обоих концах ставят одинаковые антенны.

Входы. Сколько у точки доступа радиотрактов (MIMO), столько входов и должно быть у антенны.

Разъём и кабель. Разъёмы — 2×N; снижение делают минимальной длины, в первую очередь на 5 ГГц.

Установка. Крепление Ø30–50 мм; на улице — заземление и герметизация разъёмов.

Антенна KADAMM APWD515817-3, монтажный комплект на трубу Ø30–50 мм.
