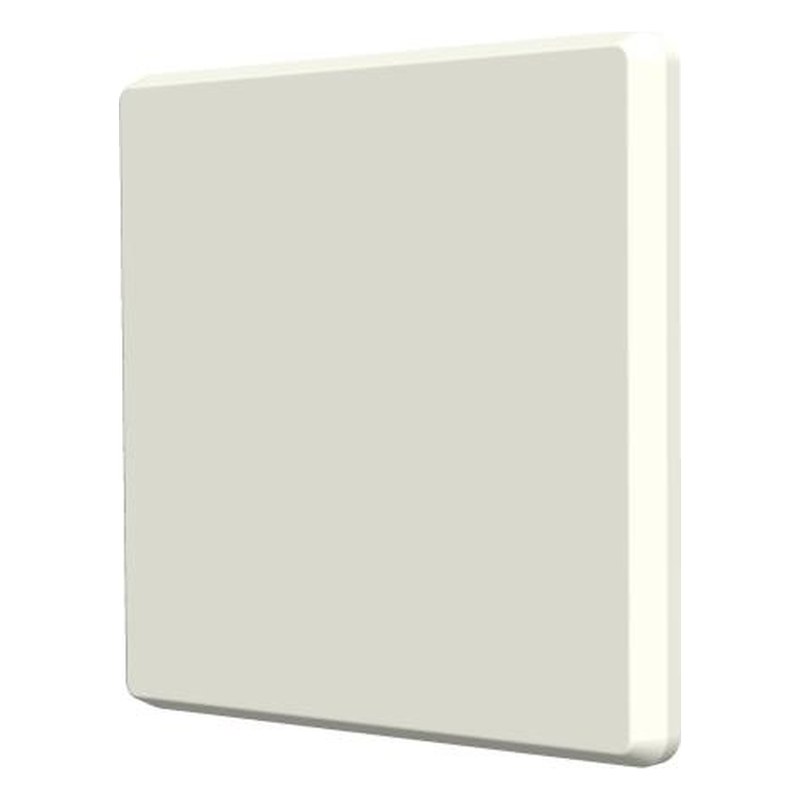

KADAMM APWD515824 — направленная антенна Wi-Fi 5150–5850 МГц, 24 дБи, 2 порта

Достаточно совпадения по трём пунктам — диапазону, количеству входов и типу разъёма. KADAMM APWD515824 работает в полосах 5 ГГц, входов — 2, разъём — 2×MCX. Какие диапазоны у точки доступа — смотрят в её паспорте; для двухдиапазонной нужна двухдиапазонная антенна либо по антенне на диапазон.

Проверьте разъём: роутеры нередко комплектуют «обратными» RP-SMA и RP-TNC, а они с обычными SMA и TNC не соединяются — тогда нужен переходник или кабель с подходящими разъёмами.

Достижимая дальность — вопрос энергетики линии: мощность передатчика с усилением двух антенн, за вычетом затухания в свободном пространстве и кабелях, обязана перекрывать чувствительность приёмника с запасом 10–20 дБ. На 5 км при 5,5 ГГц потери свободного пространства — около 121 дБ, антенны KADAMM APWD515824 дают в сумме 48 дБ.

Помимо прямой видимости, требуется свободная первая зона Френеля: на середине трассы длиной 5 км её радиус составляет около 8 м, так что антенны размещают выше деревьев и крыш, оставляя запас на их рост.

Каждый вход антенны подключают к своему радиотракту точки доступа, кабелями одинаковой длины и одного типа. Незадействованные входы означают меньше потоков у точки доступа, а значит, и более низкую скорость. Расхождение длин кабелей на несколько сантиметров ни на что не влияет, а вот кабели разных типов вносят в тракты разное затухание.

Для связи «точка — точка» поляризация на двух концах одна и та же: вертикаль сопрягают с вертикалью, горизонталь — с горизонталью. Ошибку в подключении кабелей видно по уровням сигнала в интерфейсе точки доступа: если всё верно, тракты показывают близкие значения, если кабели перекрещены — один тракт заметно слабее.

Кабель — минимальной длины: потери на Wi-Fi большие и растут с частотой, на 5 ГГц они выше, чем на 2,4 ГГц. Пара метров тонкого кабеля может свести на нет усиление антенны — длину снижения закладывают в расчёт линии.

Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Когда длинный ВЧ-кабель неизбежен, выбирают низкопотерный кабель и ставят как можно меньше переходников; мы подберём сборку с нужными разъёмами и рассчитаем её затухание на рабочей частоте.

Возможность наружной установки зависит от исполнения — уточняйте у менеджера. После монтажа разъёмы закрывают самовулканизирующейся лентой или термоусадкой, кабель фиксируют от раскачивания ветром, а перед разъёмом оставляют петлю, по которой вода уходит вниз, мимо соединения.

Антенну заземляют вместе с мачтой, а на вводе кабеля в здание устанавливают грозоразрядник. Внутри здания или корпуса прибора без этих мер можно обойтись — важно лишь проложить кабель без резких перегибов и не пережать его, а магнитное или клеевое основание поставить на чистую ровную поверхность.
