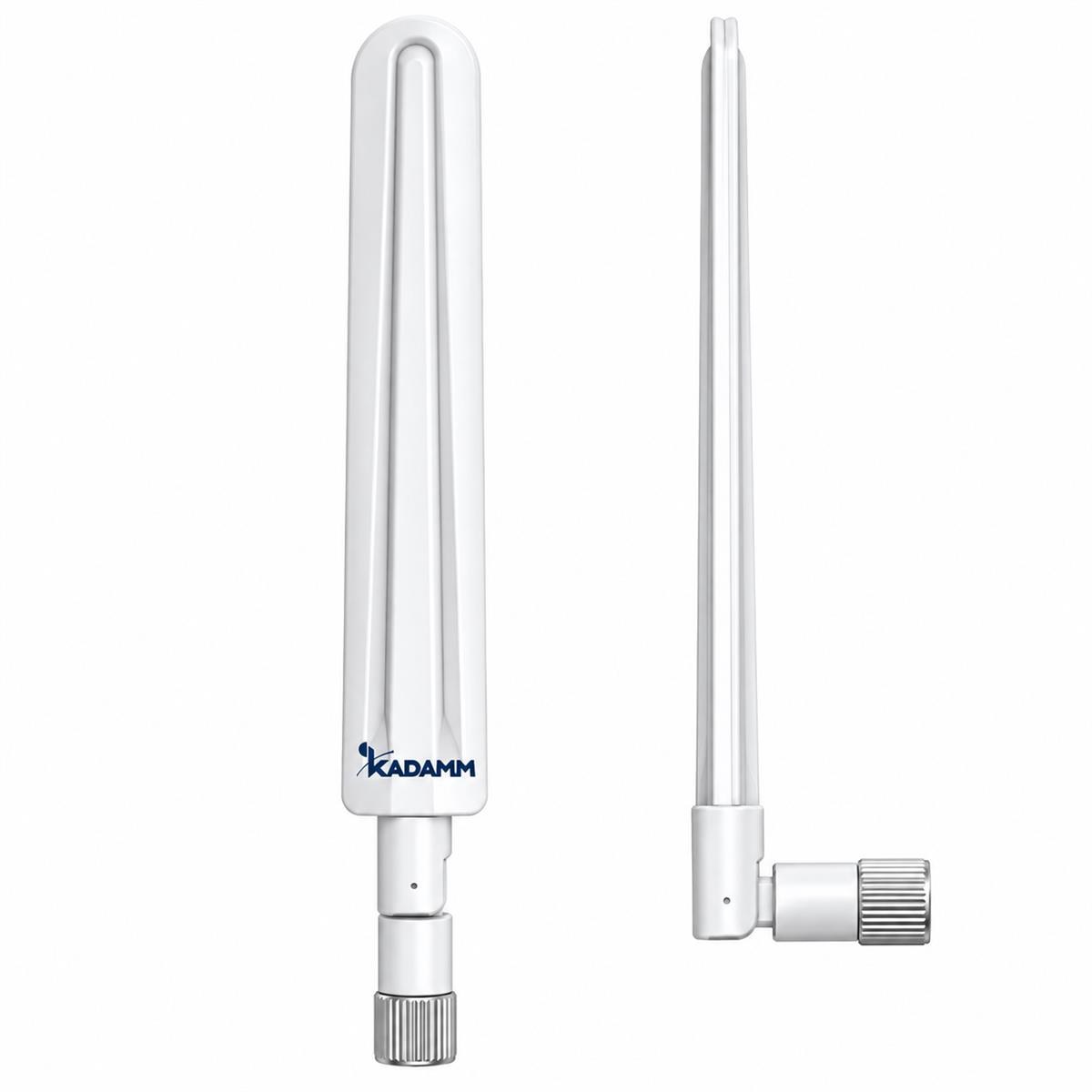

KADAMM AR-5G-3 — штыревая антенна 4G/5G 824–4900 МГц, 3 дБи, SMA
Штыревая антенна на разъёме для модема, роутера, контроллера или радиомодуля: 824–4900 МГц (4 полосы).
О модели
Антенна КАДАММ AR-5G-3 — штыревая антенна на разъёме для модема, роутера, контроллера или радиомодуля. Рабочие частоты 824–960 / 1710–2680 / 3400–3600 / 4800–4900 МГц, усиление 3,0 дБи, разъём SMA.
Характеристики по документации на модель: КСВН ≤3,0; поляризация вертикальная; максимальная мощность 10 Вт. Конструкция: размеры 171 × 19,5 мм; рабочая температура −30…+60 °C.
Применение — модемы и роутеры 2G/3G/4G, промышленные контроллеры и терминалы.
Ключевые особенности
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 824–960 / 1710–2680 / 3400–3600 / 4800–4900 МГц |
| Усиление | 3,0 дБи |
| КСВН | ≤3,0 |
| Поляризация | вертикальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размеры | 171 × 19,5 мм |
| Разъём | SMA, вилка |
| Рабочая температура | −30…+60 °C |
| Влажность | 40–85 % |
Поддерживаемые диапазоны 3GPP
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Стандарты и протоколы
Применение
KADAMM AR-5G-3 работает в полосах 824–960 / 1710–2680 / 3400–3600 / 4800–4900 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B38/n38, B42/n78). AR-5G-3 — модемы и роутеры 2G/3G/4G, промышленные контроллеры и терминалы.
Комплект поставки
Антенна КАДАММ AR-5G-3.
Вопросы и ответы
Рабочие полосы KADAMM AR-5G-3 — 824–960 / 1710–2680 / 3400–3600 / 4800–4900 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B38/n38, B42/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AR-5G-3 — SMA, вилка; поляризация — вертикальная.
У KADAMM AR-5G-3 размеры 171 × 19,5 мм.
Артикул для заказа — KADAMM AR-5G-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AR-5G-3 могут уточняться без уведомления.
Поставляем KADAMM AR-5G-3 — штыревая антенна 4G/5G 824–4900 МГц, 3 дБи, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
