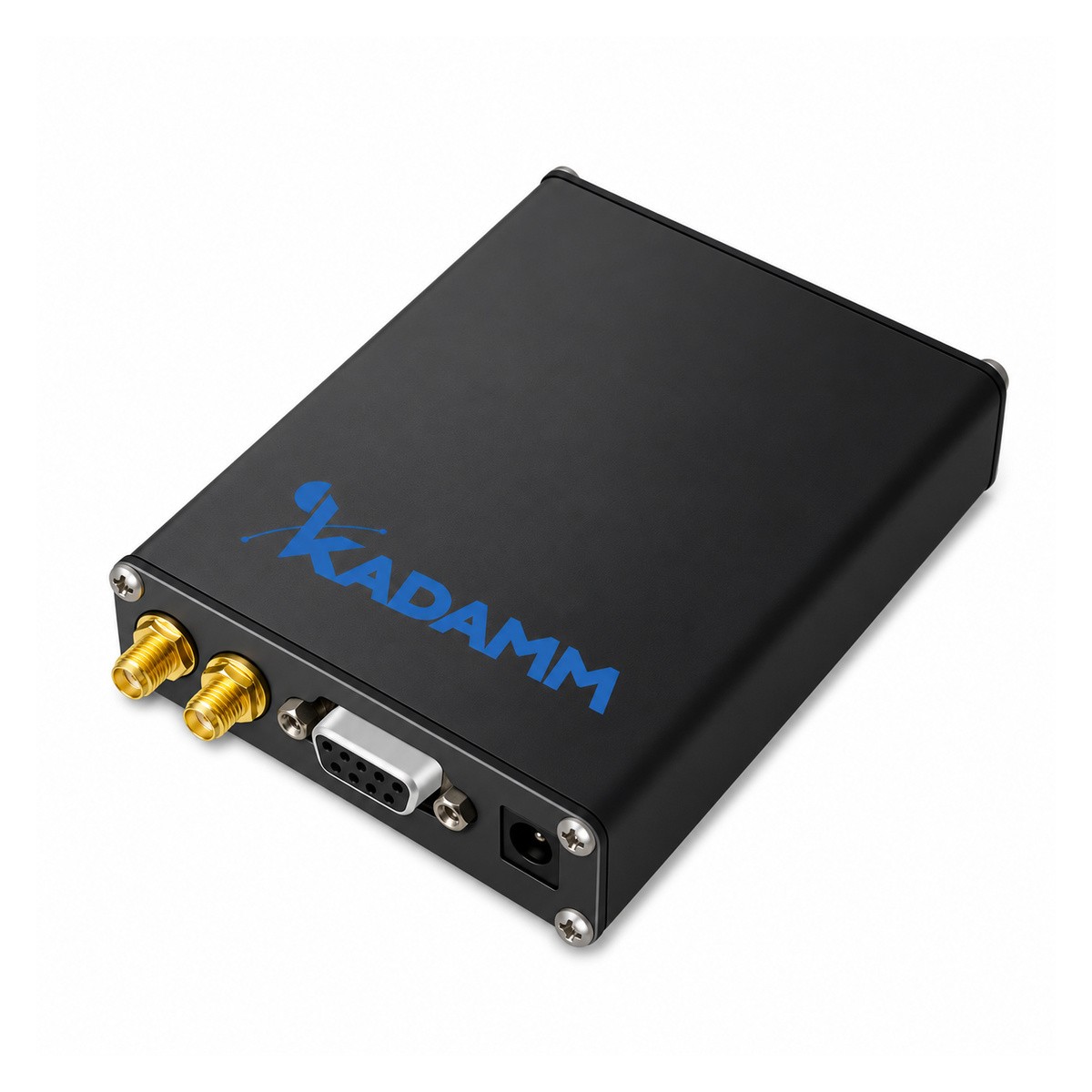

KADAMM GNSS-RX-B1 — приёмник ГНСС L1 в корпусе с выходом RS-232 (DB9): GPS, BeiDou, Galileo, точность 2,0 м CEP
Приёмник ГНСС L1 (GPS, BeiDou, Galileo) в корпусе с выходом RS-232 для внешней антенны: характеристики по таблицам ниже.
О модели
KADAMM GNSS-RX-B1 — приёмник ГНСС L1 в корпусе с выходом RS-232 (DB9): GPS, BeiDou, Galileo, точность 2,0 м CEP.
Это навигационный приёмник без антенны: к нему подключается внешняя антенна ГНСС с теми же полосами, что у приёмника, а к оборудованию по цифровому интерфейсу идут готовые координаты, время и служебные сообщения. Антенну ставят туда, где открыто небо, а приёмник — внутри изделия или рядом с ним.
Приёмник работает по сигналам систем GPS, BeiDou, Galileo, QZSS. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом и тем лучше их геометрия: решение получается быстрее и реже теряется в городской застройке, у стен и под деревьями.
Точность автономной навигации — 2,0 м CEP; этого достаточно для навигации и мониторинга транспорта, учёта пробега и привязки данных к месту. Для сантиметровой точности нужен RTK-приёмник с поправками базовой станции.
Подключение: интерфейс RS-232 (DB9); протоколы NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL); питание 3,6–5,5 В; ток 15 мА при 5,0 В.
Ключевые особенности
Характеристики приёмника
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 C/A, QZSS L1 C/A / L1S, BeiDou B1I / B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) |
| Чувствительность | слежение −166 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −160 дБм |
| Точность (автономная) | 2,0 м CEP |
| Точность скорости | 0,05 м/с |
| Точность курса в движении | 0,3° |
| Точность 1PPS | 30 нс (СКО), 60 нс (99 %) |
| Время до первого решения | холодный старт 27 с, горячий 1 с, с помощью (AGNSS) 1 с |
| Частота обновления | 0,25–18 Гц (по умолчанию 1 Гц) |
| Интерфейс | RS-232 |
| Скорость обмена | 4800–921600 бит/с, по умолчанию 38400 бит/с |
| Протоколы | NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL) |
| Выход PPS | 0,25 Гц – 10 МГц (настраивается), по умолчанию 1 Гц, импульс 100 мс |
| Энергонезависимая память | есть: настройки сохраняются при отключении питания |
| Предельные условия | высота до 80 000 м, скорость до 500 м/с, ускорение до 4g |
| Питание | 3,6–5,5 В (типовое 5,0 В) |
| Ток потребления | 15 мА при 5,0 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | приёмник ГНСС L1 в корпусе для внешней антенны, выход RS-232 |
| Антенна | внешняя |
| Антенный вход | уточняйте у менеджера |
| Разъём | DB9 |
| Габариты | 104 × 76 × 22,8 мм |
| Масса | 150 г |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Стандарты и протоколы
Применение
Трекеры и телематика, навигация транспорта и техники, промышленные контроллеры и компьютеры, синхронизация времени.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Интерфейс. Как у оборудования: RS-232 (DB9).
Питание. Напряжение оборудования — в диапазоне 3,6–5,5 В.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Приёмник КАДАММ. Антенна ГНСС и кабели — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); разъём и длину кабеля подбирают под антенный вход изделия.
Подбор антенны ГНСС KADAMM и кабеля к ней подскажет менеджер.
Координаты, время, скорость и служебные сообщения в протоколах NMEA 0183 (RMC, VTG, GGA, GSA, GSV, GLL); набор сообщений и частота обновления (0,25–18 Гц) настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-RX-B1, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RX-B1 могут уточняться без уведомления.
