KADAMM GNSS-RTK-RX-B1 — двухантенные RTK-приёмники ГНСС L1 / L2 / L5 в компактном корпусе, курс 0,1–0,2° при базе 1 м
Двухантенные RTK-приёмники ГНСС L1 / L2 / L5 в компактном корпусе для внешних антенн: 2 исполнения.
О модели
KADAMM GNSS-RTK-RX-B1 — двухантенные RTK-приёмники ГНСС L1 / L2 / L5 в компактном корпусе, курс 0,1–0,2° при базе 1 м. В карточке 2 исполнения — см. таблицу «Исполнения».
Это навигационный приёмник без антенны: к нему подключается внешняя антенна ГНСС с теми же полосами, что у приёмника, а к оборудованию по цифровому интерфейсу идут готовые координаты, время и служебные сообщения. Антенну ставят туда, где открыто небо, а приёмник — внутри изделия или рядом с ним.
Приёмник работает по сигналам систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом и тем лучше их геометрия: решение получается быстрее и реже теряется в городской застройке, у стен и под деревьями.
В режиме RTK приёмник получает поправки от базовой станции (в формате RTCM) по каналу связи и решает задачу по фазе несущей, а не только по коду сигнала: так достигается сантиметровая точность — 0,8 см + 1 ppm. Без поправок приёмник работает как обычный навигационный, с точностью 1,5 м в плане, 2,5 м по высоте (СКО).
Приём двух частот каждой системы позволяет исключить ионосферную задержку по разности частот: решение RTK фиксируется быстрее и устойчивее, чем у одночастотных приёмников, особенно на длинных базах.
Ключевые особенности
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Сигналы | BeiDou B1I / B2I / B3I, GPS L1C/A / L2P(Y) / L2C / L5, ГЛОНАСС L1 / L2, Galileo E1 / E5a / E5b, QZSS L1 / L2 / L5, SBAS |
| Сигналы ведомой антенны | BeiDou B1I / B2I / B3I, GPS L1C/A / L2C, ГЛОНАСС L1 / L2, Galileo E1 / E5b, QZSS L1 / L2 |
| Каналы | 1408 |
| Точность RTK | 0,8 см + 1 ppm в плане, 1,5 см + 1 ppm по высоте (СКО) |
| Точность (автономная) | 1,5 м в плане, 2,5 м по высоте (СКО) |
| Точность DGNSS | KADAMM GNSS-RTK-RX-B2 — 0,4 м в плане, 0,8 м по высоте (СКО); остальные исполнения — 0,4 м + 1 ppm в плане, 0,8 м + 1 ppm по высоте (СКО) |
| Точность PPP | KADAMM GNSS-RTK-RX-B1 — 5 см в плане, 10 см по высоте (СКО); остальные исполнения — уточняйте у менеджера |
| Точность измерений | псевдодальность 10 см, фаза несущей 1 мм (СКО) |
| Точность скорости | 0,03 м/с (СКО) |
| Точность курса | по исполнению (см. таблицу «Исполнения») |
| Точность 1PPS | 20 нс (СКО) |
| Время до первого решения | KADAMM GNSS-RTK-RX-B2 — холодный старт менее 30 с; остальные исполнения — холодный старт менее 30 с, горячий менее 4 с |
| Инициализация RTK | менее 5 с (типовое), надёжность более 99,9 % |
| Частота обновления | KADAMM GNSS-RTK-RX-B2 — двухантенный режим 20 Гц, сырые измерения 20 Гц; остальные исполнения — координаты и курс до 20 Гц (по умолчанию 1 Гц), сырые измерения до 20 Гц |
| Интерфейс | по исполнению (см. таблицу «Исполнения») |
| Скорость обмена | 115200 бит/с |
| Протоколы | KADAMM GNSS-RTK-RX-B2 — NMEA 0183, собственный двоичный формат; поправки RTCM 3.x; остальные исполнения — NMEA 0183 (GGA, RMC, VTG, GSA, GSV, HEADINGA, THS), собственный двоичный формат; поправки RTCM 3.x |
| Компас | KADAMM GNSS-RTK-RX-B1 — встроенный электронный компас (магнитометр); остальные исполнения — нет |
| Предельные условия | KADAMM GNSS-RTK-RX-B2 — высота до 50 000 м, скорость до 500 м/с, ускорение до 4g; остальные исполнения — уточняйте у менеджера |
| Питание | по исполнению (см. таблицу «Исполнения») |
| Ток потребления | по исполнению (см. таблицу «Исполнения») |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | двухантенный RTK-приёмник ГНСС в корпусе, входы двух внешних антенн |
| Антенный вход | по исполнению (см. таблицу «Исполнения») |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | 50 г |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+105 °C |
Исполнения
| Артикул | Курс | Интерфейс | Питание | Разъёмы | Габариты, масса |
|---|---|---|---|---|---|

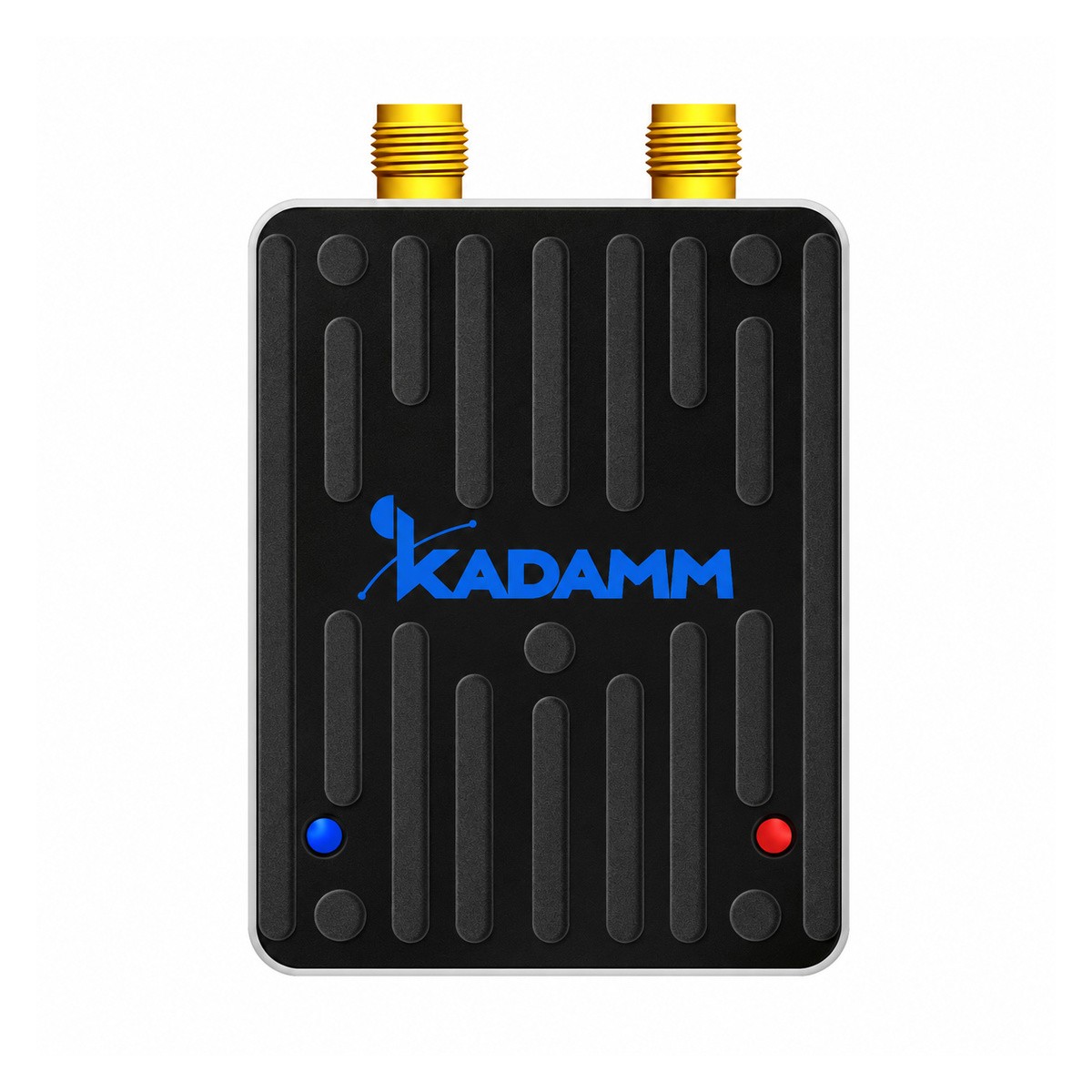

| KADAMM GNSS-RTK-RX-B1 | 0,1° при базе антенн 1 м (СКО) | UART; USB Type-C — настройка | 3,6–6,0 В (рекомендуется 5,0 В), 200 мА при 5 В | два 6-контактных и один 4-контактный, шаг 1,25 мм, с защёлкой; USB Type-C; антенна: 2 × SMA (розетка): основная и ведомая антенна | 43,1 × 37,1 × 14,2 мм, 50 г |

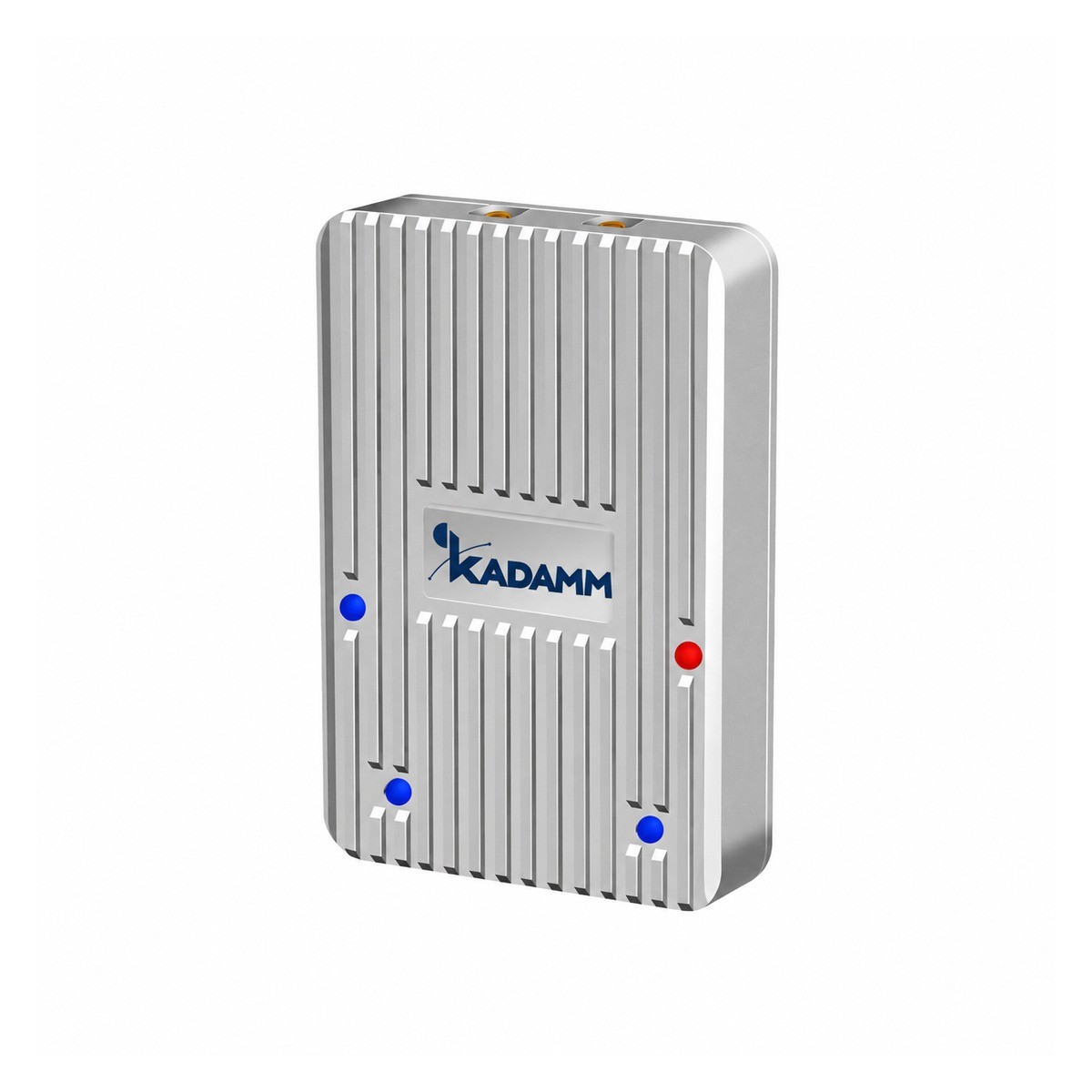

| KADAMM GNSS-RTK-RX-B2 | 0,2° при базе антенн 1 м (СКО) | UART | 5–14 В (типовое 12 В), 350 мА | 6-контактный и 5-контактный, шаг 1,25 мм, с защёлкой; антенна: две антенны (основная и ведомая), тип разъёмов — уточняйте у менеджера | 61,1 × 41,1 × 11,85 мм, 50 г |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице — уточняйте у менеджера.
Стандарты и протоколы
Применение
БПЛА и наземные роботы, сельхозтехника и строительная техника, геодезия и мониторинг деформаций: координаты с сантиметровой точностью.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Приёмник КАДАММ выбранного исполнения. Антенны ГНСС и кабели — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); разъём и длину кабеля подбирают под антенный вход изделия.
Подбор антенны ГНСС KADAMM и кабеля к ней подскажет менеджер.
От своей базовой станции по радиоканалу или от сети референсных станций по интернету (NTRIP) через контроллер или модем оборудования.
Формат поправок — RTCM 3; чем ближе база, тем быстрее фиксируется решение и выше точность.
Координаты, время, скорость и служебные сообщения; набор сообщений и частота обновления настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-RTK-RX-B1, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-RX-B1 могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-RX-B1 — двухантенные RTK-приёмники ГНСС L1 / L2 / L5 в компактном корпусе, курс 0,1–0,2° при базе 1 м под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
