KADAMM GNSS-RTK-RX-B7 — двухантенный RTK-приёмник ГНСС L1 / L2, 448 каналов, Ethernet и USB, курс 0,15° при базе 1 м
Двухантенный RTK-приёмник ГНСС L1 / L2 с портами Ethernet, USB и UART и записью на microSD: характеристики по таблицам ниже.
О модели

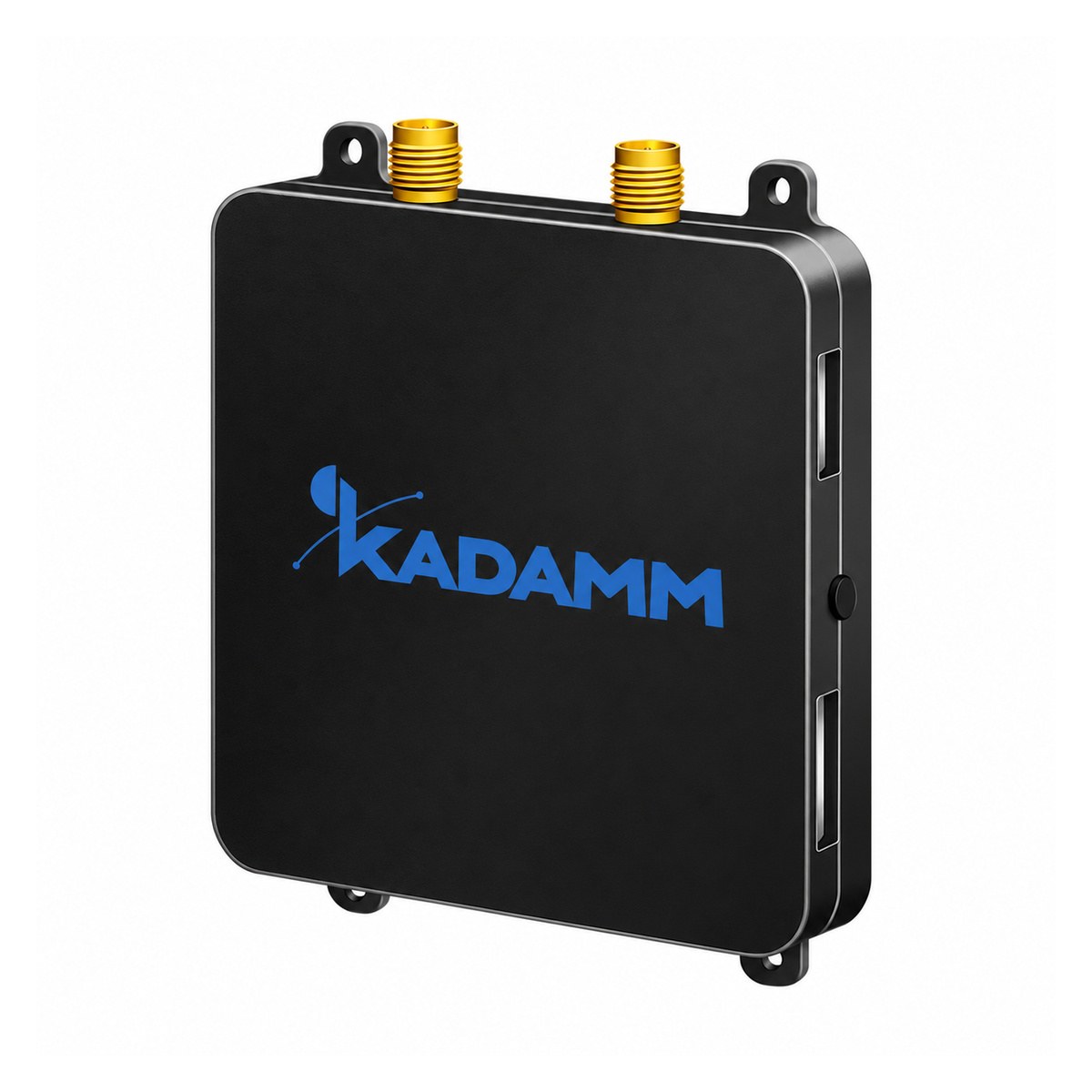

KADAMM GNSS-RTK-RX-B7 — двухантенный RTK-приёмник ГНСС L1 / L2, 448 каналов, Ethernet и USB, курс 0,15° при базе 1 м.
Это навигационный приёмник без антенны: к нему подключаются две антенны ГНСС — основная и ведомая — с теми же полосами, что у приёмника, а к оборудованию по цифровому интерфейсу идут готовые координаты, время и служебные сообщения. Антенну ставят туда, где открыто небо, а приёмник — внутри изделия или рядом с ним.
Приёмник работает по сигналам систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом и тем лучше их геометрия: решение получается быстрее и реже теряется в городской застройке, у стен и под деревьями.
В режиме RTK приёмник получает поправки от базовой станции (в формате RTCM) по каналу связи и решает задачу по фазе несущей, а не только по коду сигнала: так достигается сантиметровая точность — 0,6 см + 0,5 ppm. Без поправок приёмник работает как обычный навигационный, с точностью 1,2 м в плане, 1,9 м по высоте.
Приём двух частот каждой системы позволяет исключить ионосферную задержку по разности частот: решение RTK фиксируется быстрее и устойчивее, чем у одночастотных приёмников, особенно на длинных базах.
Курс определяется по двум антеннам: приёмник измеряет разность фаз сигналов на основной и ведомой антеннах и получает направление линии между ними — курс 0,15°, тангаж 0,25° при базе антенн 1 м; 0,03° и 0,05° при базе 5 м. В отличие от магнитного компаса, на результат не влияют стальной корпус и силовые провода, а курс известен и на стоянке.
Подключение: интерфейс 4 × UART (LVTTL, до 4 Мбит/с), Ethernet 10/100 Мбит/с, USB 2.0, SDIO; USB Type-C — настройка, питание, 2 виртуальных COM-порта и виртуальный сетевой порт; протоколы NMEA 0183 (v2.3, v3.03, v4.0), RTCM 2.x / 3.x (включая MSM), CMR 2.0 и CMR+ (вход), RINEX 2.x / 3.x, собственный двоичный формат; питание 3,6–6,0 В; ток 420 мА при 5 В.
Ключевые особенности
Характеристики приёмника
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2, Galileo E1 / E5b, ГЛОНАСС L1 / L2, BeiDou B1 / B2, QZSS L1 / L2, SBAS L1 (EGNOS, WAAS, GAGAN, MSAS, SDCM) |
| Каналы | 448 |
| Чувствительность | порог слежения 20 дБ·Гц, порог захвата 33 дБ·Гц (C/N0) |
| Точность RTK | 0,6 см + 0,5 ppm в плане, 1 см + 1 ppm по высоте |
| Точность (автономная) | 1,2 м в плане, 1,9 м по высоте |
| Точность DGNSS | 0,4 м в плане, 0,7 м по высоте; SBAS: 0,6 м в плане, 0,8 м по высоте |
| Точность скорости | 3 см/с |
| Точность курса | курс 0,15°, тангаж 0,25° при базе антенн 1 м; 0,03° и 0,05° при базе 5 м |
| Точность 1PPS | 5 нс (выход xPPS); метка события менее 20 нс |
| Время до первого решения | холодный старт менее 45 с, тёплый менее 20 с |
| Частота обновления | измерения 100 Гц; автономно, SBAS, DGNSS — 50 Гц; RTK — 20 Гц; задержка менее 10 мс |
| Интерфейс | 4 × UART (LVTTL, до 4 Мбит/с), Ethernet 10/100 Мбит/с, USB 2.0, SDIO; USB Type-C — настройка, питание, 2 виртуальных COM-порта и виртуальный сетевой порт |
| Скорость обмена | 115200 бит/с |
| Протоколы | NMEA 0183 (v2.3, v3.03, v4.0), RTCM 2.x / 3.x (включая MSM), CMR 2.0 и CMR+ (вход), RINEX 2.x / 3.x, собственный двоичный формат |
| Карта памяти | microSD до 32 ГБ (FAT32), горячая замена — запись данных |
| Питание | 3,6–6,0 В (типовое 5,0 В) |
| Ток потребления | 420 мА при 5 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | двухантенный RTK-приёмник ГНСС в корпусе, входы двух внешних антенн |
| Антенный вход | две антенны (курс и тангаж), тип разъёмов — уточняйте у менеджера |
| Разъём | один 8-контактный, два 6-контактных и три 4-контактных, шаг 1,25 мм, с защёлкой |
| Габариты | 71 × 59 × 11,2 мм |
| Масса | 60 г |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −55…+85 °C |
| Влажность | 5–95 %, без конденсации |
| Вибрация | MIL-STD-810G |
Стандарты и протоколы
Применение
БПЛА и наземные роботы, сельхозтехника и строительная техника, геодезия и мониторинг деформаций: координаты с сантиметровой точностью и курс.
Антенну ставят так, чтобы ей было видно небо: на крышу, мачту или корпус, подальше от передающих антенн и металлических стен; кабель к оборудованию прокладывают без натяга.
Как подобрать
Точность. Сантиметры — RTK-приёмник с поправками; метры — приёмник L1.
Интерфейс. Как у оборудования: 4 × UART (LVTTL, до 4 Мбит/с), Ethernet 10/100 Мбит/с, USB 2.0, SDIO; USB Type-C — настройка, питание, 2 виртуальных COM-порта и виртуальный сетевой порт.
Питание. Напряжение оборудования — в диапазоне 3,6–6,0 В.
Установка. Открытое небо, подальше от передающих антенн и металла.
Комплект поставки
Приёмник КАДАММ. Антенны ГНСС и кабели — уточняйте у менеджера.
Вопросы и ответы
Антенна ГНСС с теми же полосами, что у приёмника (см. строку «Сигналы»); для курса — две одинаковые антенны, разнесённые на базу, указанную для точности курса; разъём и длину кабеля подбирают под антенный вход изделия.
Подбор антенны ГНСС KADAMM и кабеля к ней подскажет менеджер.
От своей базовой станции по радиоканалу или от сети референсных станций по интернету (NTRIP) через контроллер или модем оборудования.
Формат поправок — RTCM 3; чем ближе база, тем быстрее фиксируется решение и выше точность.
Координаты, время, скорость и служебные сообщения в протоколах NMEA 0183 (v2.3, v3.03, v4.0), RTCM 2.x / 3.x (включая MSM), CMR 2.0 и CMR+ (вход), RINEX 2.x / 3.x, собственный двоичный формат; набор сообщений и частота обновления настраиваются.
Настройки сохраняются при отключении питания, если у исполнения есть энергонезависимая память; состав сообщений под ваше оборудование подскажет менеджер.
Там, где открыто небо: на крыше, мачте или корпусе, подальше от передающих антенн, металлических стен и надстроек.
На транспорте — по центру крыши; на геодезическом пункте — на штативе или вешке над точкой.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM GNSS-RTK-RX-B7, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-RX-B7 могут уточняться без уведомления.
