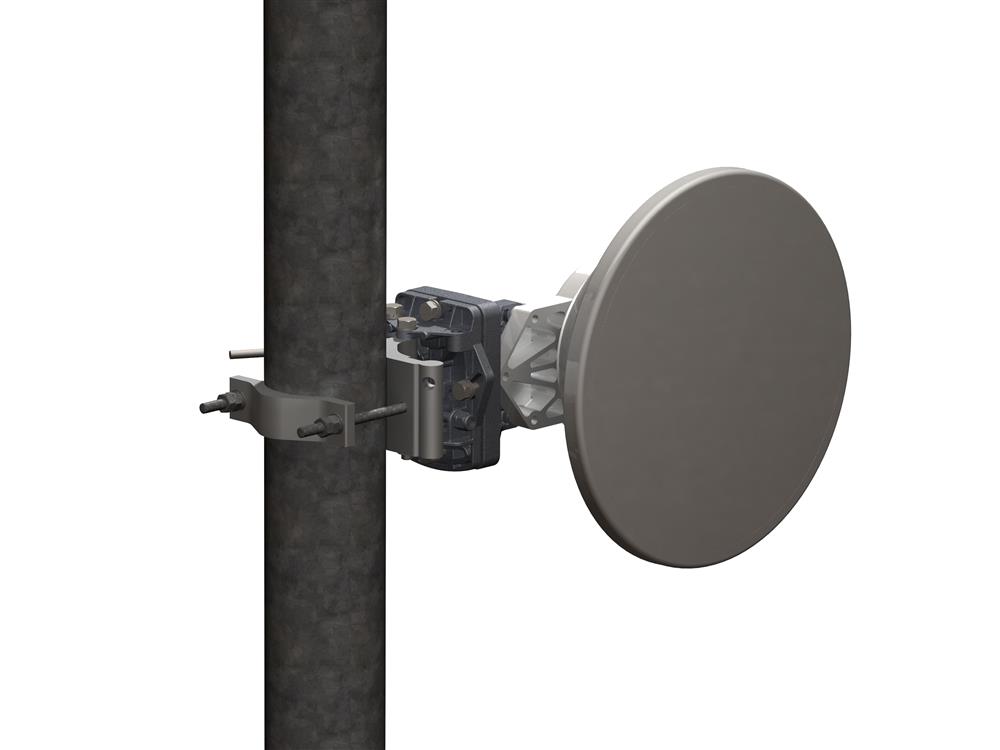

Радиорелейные антенны KADAMM MW03 — зеркало 0,3 м, 10,125–86 ГГц, одна или две поляризации

Параболические антенны РРЛ «точка–точка» с зеркалом 0,3 м — 30 исполнений в диапазонах 10,125–86 ГГц, класс 3 и 4 ETSI, одна или две поляризации. По усилению серия охватывает 26,7–45,5 дБи, по ширине луча — 0,7–7,1°. Конкретный вариант подбирают по рабочему диапазону станции и количеству поляризаций.

KADAMM MW03
0,3 м
Диаметр зеркала
10,125–86 ГГц
Диапазоны
26,7–45,5 дБи
Усиление
0,7–7,1°
Ширина луча
классы 3 и 4
ETSI EN 302 217-4
30
Исполнений

Описание

KADAMM MW03 объединяет антенны РРЛ с зеркалом 0,3 м — 30 исполнений в диапазонах 10,125–86 ГГц, классы 3 и 4, с одной или двумя поляризациями. Зеркало, кронштейн и механика у всех исполнений общие, отличия — в диапазоне, числе поляризаций и классе диаграммы. Назначение серии — городские и пригородные пролёты, самый массовый размер для диапазонов 10–86 ГГц.

Зеркало 0,3 м в линейке KADAMM MW02–MW30 перекрывает 13 частотных полос: от 10,125–11,7 до 71–86 ГГц. Нижних диапазонов в серии нет: она начинается с 10,125 ГГц и доходит до миллиметровых полос с верхней границей 86 ГГц — частот коротких ёмких пролётов. Есть исполнения E-диапазона 71–86 ГГц. Исполнений с двумя поляризациями в серии 11, с одной — 19. Для площадок с большим числом линий в серии предусмотрен класс 4: 21,2–23,6, 24,25–26,5, 27,5–29,5, 31,8–33,4 и 37–40 ГГц. Максимум усиления в середине полосы — 45,5 дБи (KADAMM MW03U15/80S, 71–86 ГГц), минимум — 26,7 дБи (KADAMM MW03U13S, 12,75–13,25 ГГц). Самый узкий луч — 0,7° у KADAMM MW03U15/80S: такому исполнению нужна особенно жёсткая опора. Отдельно стоит двухдиапазонное исполнение KADAMM MW03U15/80S: 14,4–15,35 и 71–86 ГГц на одном зеркале.

С зеркалом 0,3 м усиление меняется от 26,7 дБи в самом нижнем диапазоне серии до 45,5 дБи в самом верхнем: при неизменном диаметре каждое удвоение частоты прибавляет около 6 дБ, а луч сужается в той же пропорции. Ширина диаграммы по уровню −3 дБ — от 7,1° до 0,7°, что на дистанции 10 км соответствует пятну от 1241 до 122 м в поперечнике: чем выше диапазон, тем точнее нужна юстировка и жёстче опора.

У двухполяризационных исполнений два порта, V и H, развязанные на 35 дБ. На одном зеркале работают два независимых канала или пара с поляризационным уплотнением (XPIC): ёмкость пролёта удваивается без второй антенны на опоре. Для одного канала берут однополяризационное исполнение с единственным портом — оно проще и легче.

От класса по ETSI EN 302 217-4 зависит огибающая диаграммы — насколько круто падает излучение вне главного лепестка. Класс 3 — типовой для большинства пролётов, класс 4 — для узлов, где на одной площадке сходится много линий и важна защита от взаимных помех. В этой серии класс 4 есть в диапазонах 21,2–23,6, 24,25–26,5, 27,5–29,5, 31,8–33,4, 37–40 ГГц.

Механические параметры: ветер 70 м/с предельный и 56 м/с рабочий; обледенение до 25,4 мм; юстировка — азимут грубо 360°, точно ±15°, угол места грубо ±25°, точно ±15°; труба Ø51–Ø114 мм; температура эксплуатации −45…+60 °C. Нагрузка на опору при предельном ветре: осевая 407 Н (примерно 41 кгс), боковая 201 Н, момент 168 Н·м; по ним проверяют трубостойку и мачту.

Ориентир для расчёта: на 10 км потери в свободном пространстве около 133 дБ на 10,1 ГГц и около 149 дБ на 71 ГГц. Две антенны серии на концах линии возвращают удвоенное усиление, а чем выше частота, тем сильнее затухание в дожде — поэтому верхние диапазоны используют на коротких пролётах, нижние — на длинных.

Ключевые особенности

Зеркало 0,3 м, 30 исполненийОдна серия на 10,125–86 ГГц: кронштейн, механика и монтаж у исполнений совпадают.
Класс ETSI EN 302 217-4классы 3 и 4, огибающая диаграммы — для обычных и загруженных площадок.
Одна или две поляризацииОднополяризационный вариант — один порт; двухполяризационный — V и H с развязкой 35 дБ.
Ветровая и ледовая нагрузкаПредельная скорость ветра 70 м/с, рабочая 56 м/с, обледенение до 25,4 мм.
ЮстировкаАзимут: грубо 360°, точно ±15°; угол места: грубо ±25°, точно ±15°. Крепление на трубу Ø51–Ø114 мм.
Работа от −45 до +60 °CИсполнение для открытой установки на опорах, мачтах и крышах.

Исполнения серии

АртикулДиапазон, ГГцПоляризацияКласс ETSIУсиление низ / сер. / верх, дБиШирина лучаXPD, дБF/B, дБКСВН
KADAMM MW03U10WD10,125–11,7две (V+H)328,3 / 29 / 29,65,5°30551,3
KADAMM MW03U10S10,125–11,7одна328,7 / 29,4 / 305,5°30551,3
KADAMM MW03U11D10,7–11,7две (V+H)327,6 / 27,9 / 28,36,3°30541,3
KADAMM MW03U11S10,7–11,7одна328 / 28,3 / 28,76,3°30541,3
KADAMM MW03U13D12,75–13,25две (V+H)330,4 / 30,5 / 30,64,7°30571,3
KADAMM MW03U13S12,75–13,25одна326,6 / 26,7 / 26,97,1°30571,3
KADAMM MW03U15D14,4–15,35две (V+H)331,2 / 31,7 / 32,24,3°30581,3
KADAMM MW03U15S14,4–15,35одна331,6 / 32,1 / 32,64,3°30581,3
KADAMM MW03U15/80S14,4–15,35 и 71–86одна330,1 и 44,5 / 30,6 и 45,5 / 31,1 и 46,53,9 и 0,7°3055 и 621,5
KADAMM MW03U18D17,7–19,7две (V+H)333 / 33,6 / 33,93,3°30601,3
KADAMM MW03U18S17,7–19,7одна333,6 / 34,2 / 34,53,3°30601,3
KADAMM MW03U23D21,2–23,6две (V+H)334,1 / 34,7 / 35,33°30621,3
KADAMM MW03U23S21,2–23,6одна334,7 / 35,3 / 35,93°30621,3
KADAMM MW03E23S21,2–23,6одна435,2 / 35,6 / 362,9°30661,3
KADAMM MW03U26D24,25–26,5две (V+H)335,4 / 35,8 / 36,32,5°30631,3
KADAMM MW03U26S24,25–26,5одна336,2 / 36,6 / 37,12,5°30631,3
KADAMM MW03E26S24,25–26,5одна436,4 / 36,8 / 37,32,4°30691,3
KADAMM MW03U28D27,5–29,5две (V+H)336,8 / 37,3 / 37,82,2°30631,3
KADAMM MW03U28S27,5–29,5одна337,6 / 38,1 / 38,62,2°30631,3
KADAMM MW03E28S27,5–29,5одна437,7 / 38 / 38,32,2°30701,3
KADAMM MW03U32D31,8–33,4две (V+H)337,7 / 37,9 / 38,11,8°30581,3
KADAMM MW03U32S31,8–33,4одна338,7 / 38,9 / 39,11,8°30581,3
KADAMM MW03E32S31,8–33,4одна438,7 / 38,9 / 39,11,8°30671,3
KADAMM MW03U38D37–40две (V+H)338,6 / 39,1 / 39,51,6°30611,3
KADAMM MW03U38S37–40одна339,6 / 40,1 / 40,51,6°30611,3
KADAMM MW03E38S37–40одна439,9 / 40,1 / 40,51,6°30681,3
KADAMM MW03U42S40,5–43,5одна340,4 / 40,8 / 41,11,5°30601,3
KADAMM MW03U60S57–66одна342,1 / 42,4 / 42,51°30601,5
KADAMM MW03U80D71–86две (V+H)341,1 / 41,8 / 42,40,9°27621,5
KADAMM MW03U80S71–86одна343,8 / 44,7 / 45,20,8°27621,5

Значения усиления даны для нижней, средней и верхней частоты диапазона каждого исполнения. При заказе называйте артикул исполнения из таблицы.

Технические характеристики

Общие для серии

ПараметрЗначение
Тип антеннызеркальная (параболическая) с обтекателем
Диаметр зеркала0,3 м
Диапазоны исполнений10,125–86 ГГц
Поляризацияодна или две поляризации
Класс по ETSI EN 302 217-4классы 3 и 4
Развязка между портами поляризаций (ISO)35 дБ

Механика и условия эксплуатации

ПараметрЗначение
Регулировка по азимутугрубо 360°, точно ±15°
Регулировка по углу местагрубо ±25°, точно ±15°
Диаметр трубы крепленияØ51–Ø114 мм
Предельная скорость ветра70 м/с
Рабочая скорость ветра56 м/с
Обледенение25,4 мм
Рабочая температура−45…+60 °C
Осевая сила при предельном ветре407 Н
Боковая сила при предельном ветре201 Н
Крутящий момент при предельном ветре168 Н·м
Габариты по монтажному чертежуA 399 / B 367 / C 105 / D 200 мм

Как выбрать исполнение

Диапазон. Задаётся радиорелейной станцией и частотным разрешением; в серии — 10,125–86 ГГц.

Поляризации. Одна — для одного канала, две — для удвоения ёмкости или XPIC.

Класс ETSI. Типовые пролёты — класс 3, загруженные узлы — класс 4.

Диаметр. 0,3 м — по длине пролёта и требуемой готовности линии.

Опора. Трубостойка Ø51–Ø114 мм; опору проверяют на ветровые силы при предельной скорости.

Применение

Серию KADAMM MW03 применяют для каналов «точка — точка»: транспортная сеть операторов (backhaul от базовых станций до узлов агрегации), корпоративные и ведомственные линии между площадками, резервирование волоконно-оптических линий.

Диаметр 0,3 м выбирают, когда городские и пригородные пролёты, самый массовый размер для диапазонов 10–86 ГГц. Короче пролёт — меньше нужен диаметр; для более длинных пролётов и запаса на дождь смотрите серии с большим зеркалом.

Комплект поставки

  • Антенна с зеркалом 0,3 м и радиопрозрачным обтекателем
  • Кронштейн с грубой и точной юстировкой, крепление на трубу Ø51–Ø114 мм
  • Интерфейс подключения к радиомодулю — уточняйте у менеджера при заказе

Соответствие нормативной базе

✓
ETSI EN 302 217-4 — огибающая диаграммы направленности радиорелейных антенн, классы 3 и 4
✓
ГОСТ Р 55787-2013, ГОСТ 24375-80 — терминология и определения параметров антенно-фидерных устройств

Читайте также

Вопросы и ответы

В двухполяризационном варианте предусмотрено два порта — для вертикальной (V) и горизонтальной (H) поляризации, развязка 35 дБ. У однополяризационных исполнений — один порт. Отдельный ортомодовый преобразователь — KADAMM OMT.

Интерфейс подключения к радиомодулю уточняйте у менеджера при заказе: назовите модель радиоблока, и мы подберём адаптер или исполнение с нужным интерфейсом. Аксессуары — в разделе «Аксессуары радиорелейных антенн».

В разделе «Радиорелейные антенны» — линейка KADAMM MW02–MW30 (зеркала 0,2–3,0 м); исполнения по диапазонам сведены в таблицу на странице каждой серии.

Начинают с диапазона: его диктуют станция и частотное разрешение. Затем число поляризаций — одна для одного канала, две для удвоения ёмкости или XPIC — и класс ETSI: для узла со многими линиями берут класс 4, если он есть в нужном диапазоне.

В таблице исполнений для каждого варианта указаны диапазон, поляризации, класс, усиление на нижней, средней и верхней частоте и ширина луча. При заказе называйте артикул исполнения из таблицы; по частотам и станции подберём его сами. Расчёт и подбор под ваш пролёт можно запросить у менеджера.

Решает энергетика линии — сумма мощности станции и усиления двух антенн минус потери на трассе, в фидерах и дожде обязана превышать порог чувствительности с запасом на замирания. Каждое удвоение длины пролёта добавляет 6 дБ потерь; с частотой они тоже растут.

Если запаса не хватает, переходят на серию с большим зеркалом — каждое удвоение диаметра даёт около 6 дБ на каждом конце. Пришлите координаты, высоты опор, частоту и требуемую готовность — посчитаем пролёт и выберем серию. Расчёт и подбор под ваш пролёт можно запросить у менеджера.

Двухполяризационное исполнение имеет два порта: вертикальной и горизонтальной поляризации. Одно зеркало обслуживает два независимых канала или XPIC-пару, ёмкость линии растёт вдвое без второй антенны (развязка портов 35 дБ). Расчёт и подбор под ваш пролёт можно запросить у менеджера.

Однополяризационное исполнение проще, легче и дешевле; его выбирают, когда хватает одного канала. На обоих концах линии поляризацию задают одинаковой; при двух поляризациях порты V и H соединяют с соответствующими трактами станций. Расчёт и подбор под ваш пролёт можно запросить у менеджера.

По классу ETSI EN 302 217-4 судят об огибающей диаграммы направленности, то есть о том, как быстро ослабевает излучение вне главного луча. Чем класс выше, тем ниже взаимное влияние с соседними линиями на одной площадке. Расчёт и подбор под ваш пролёт можно запросить у менеджера.

Класс 3 подходит обычным пролётам; класс 4 берут для узлов агрегации и городских площадок с множеством линий на близких направлениях и частотах. В серии класс 4 есть в диапазонах 21,2–23,6, 24,25–26,5, 27,5–29,5, 31,8–33,4, 37–40 ГГц.

При предельном ветре 70 м/с осевая сила — 407 Н, боковая — 201 Н, крутящий момент — 168 Н·м; эти цифры вместе с массой и обледенением до 25,4 мм используют при расчёте трубостойки или мачты. Расчёт и подбор под ваш пролёт можно запросить у менеджера.

Опора должна быть не только прочной, но и жёсткой: её колебания на рабочем ветру не должны выводить линию из главного лепестка — при ширине луча 0,7–7,1° это доли градуса. Кронштейн ставится на трубу Ø51–Ø114 мм. Расчёт и подбор под ваш пролёт можно запросить у менеджера.

Грубое наведение делают по расчёту азимута и угла места, точное — по максимуму принимаемого сигнала, медленно вращая винты юстировки (азимут: грубо 360°, точно ±15°; угол места: грубо ±25°, точно ±15°). Ошибка, которой следует избегать, — настройка на боковой лепесток: в главном уровень намного выше.

Наводку делают по очереди с обеих сторон и повторяют, пока уровни не сойдутся с расчётными. Затем все крепления фиксируют и проверяют уровни повторно; результаты заносят в паспорт линии. Расчёт и подбор под ваш пролёт можно запросить у менеджера.
