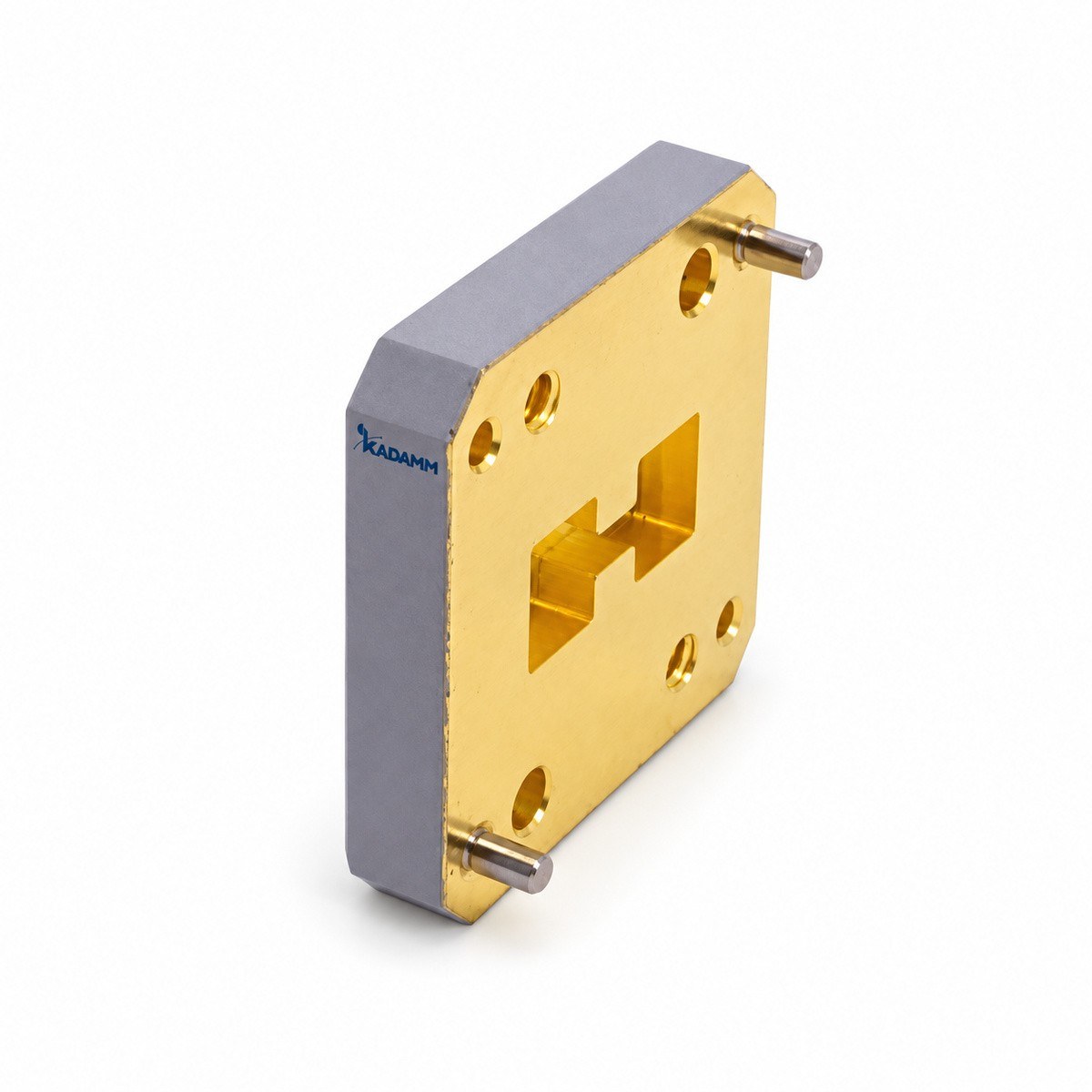

Короткозамыкатели Н-образных (двухгребневых) волноводов: 36 моделей. Нагрузки короткого замыкания для волноводных и коаксиальных трактов.
Серия KADAMM НКЗ-Н — 36 моделей в диапазоне 840 МГц – 40 ГГц. Модели различаются: частоты, габариты, волновод, фланец, материал.
В серии KADAMM НКЗ-Н — 36 моделей; типоразмер или соединитель, диапазон и исполнение — в таблице.
Нагрузка — оконечный элемент тракта: она либо поглощает пришедшую мощность, либо отражает её с заданной величиной.
Короткозамыкатель отражает волну полностью; подвижные исполнения меняют фазу отражения и служат при калибровке и настройке волноводных узлов.
| Параметр | По серии |
|---|---|
| Моделей в серии | 36 |
| Диапазон частот серии | 840 МГц – 40 ГГц |
| Габаритные размеры | по таблице исполнений (корпусов: 29) |
| Типоразмер волновода | по таблице исполнений (вариантов: 10) |
| Фланец | по таблице исполнений (вариантов: 10) |
| Материал | медь; алюминий |
| Смещение, длины волны | 1/4; 1/8; 3/8 |
| Смещение L | 1,6–40,31 мм |
| Артикул | Частоты, ГГц | Габариты, мм | Волновод | Фланец | Материал | Смещение, длины волны | Смещение L, мм |
|---|---|---|---|---|---|---|---|
| KADAMM НКЗ-WRD110 | 11-26,5 | 25,4×25,4×4,8 | WRD110 | FPWRD110C24 | медь | — | — |
| KADAMM НКЗ-WRD110-С1/4 | 11-26,5 | 25,4×25,4×6,37 | WRD110 | FPWRD110C24 | медь | 1/4 | 4,87 |
| KADAMM НКЗ-WRD110-С1/8 | 11-26,5 | 25,4×25,4×4,8 | WRD110 | FPWRD110C24 | медь | 1/8 | 2,44 |
| KADAMM НКЗ-WRD110-С3/8 | 11-26,5 | 25,4×25,4×8,81 | WRD110 | FPWRD110C24 | медь | 3/8 | 7,31 |
| KADAMM НКЗ-WRD180 | 18-40 | 22,4×22,4×4,8 | WRD180 | FPWRD180C24 | медь | — | — |
| KADAMM НКЗ-WRD180-С1/4 | 18-40 | 22,4×22,4×6,7 | WRD180 | FPWRD180C24 | медь | 1/4 | 3,2 |
| KADAMM НКЗ-WRD180-С1/8 | 18-40 | 22,4×22,4×5,1 | WRD180 | FPWRD180C24 | медь | 1/8 | 1,6 |
| KADAMM НКЗ-WRD180-С3/8 | 18-40 | 22,4×22,4×6,8 | WRD180 | FPWRD180C24 | медь | 3/8 | 4,8 |
| KADAMM НКЗ-WRD200 | 2-4,8 | 90,2×9,4×54,9 | WRD200 | FPWRD200D24 | алюминий | — | — |
| KADAMM НКЗ-WRD200-С1/4 | 2-4,8 | 90,2×54,9×32,9 | WRD200 | FPWRD200D24 | алюминий | 1/4 | 26,89 |
| KADAMM НКЗ-WRD200-С1/8 | 2-4,8 | 90,2×54,9×19,4 | WRD200 | FPWRD200D24 | алюминий | 1/8 | 13,44 |
| KADAMM НКЗ-WRD200-С3/8 | 2-4,8 | 90,2×54,9×46,3 | WRD200 | FPWRD200D24 | алюминий | 3/8 | 40,31 |
| KADAMM НКЗ-WRD250 | 2,6-7,8 | 81×8×62 | WRD250 | FPWRD250D30 | алюминий | — | — |
| KADAMM НКЗ-WRD250-С1/4 | 2,6-7,8 | 81×62×18,4 | WRD250 | FPWRD250D30 | алюминий | 1/4 | 16,38 |
| KADAMM НКЗ-WRD250-С1/8 | 2,6-7,8 | 81×62×10,2 | WRD250 | FPWRD250D30 | алюминий | 1/8 | 8,19 |
| KADAMM НКЗ-WRD250-С3/8 | 2,6-7,8 | 81×62×26,6 | WRD250 | FPWRD250D30 | алюминий | 3/8 | 24,57 |
| KADAMM НКЗ-WRD350 | 3,5-8,2 | 69,9×38,1×6,4 | WRD350 | FPWRD350D24 | алюминий | — | — |
| KADAMM НКЗ-WRD350-С1/8 | 3,5-8,2 | 69,9×50,8×9,9 | WRD350 | FPWRD350D24 | алюминий | 1/8 | 7,85 |
| KADAMM НКЗ-WRD350-С3/8 | 3,5-8,2 | 69,9×50,8×25,6 | WRD350 | FPWRD350D24 | алюминий | 3/8 | 23,55 |
| KADAMM НКЗ-WRD475 | 4,75-11 | 50×35,3×6,4 | WRD475 | FPWRD475D24 | медь | — | — |
| KADAMM НКЗ-WRD475-С1/4 | 4,75-11 | 50×35,3×13,69 | WRD475 | FPWRD475D24 | медь | 1/4 | 11,691 |
| KADAMM НКЗ-WRD475-С1/8 | 4,75-11 | 50×35,3×7,85 | WRD475 | FPWRD475D24 | медь | 1/8 | 5,85 |
| KADAMM НКЗ-WRD475-С3/8 | 4,75-11 | 50×35,3×19,55 | WRD475 | FPWRD475D24 | медь | 3/8 | 17,55 |
| KADAMM НКЗ-WRD580 | 5,8-16 | 50×35,3×6,4 | WRD580 | FPWRD580D28 | медь | — | — |
| KADAMM НКЗ-WRD580-С1/4 | 5,8-16 | 35×35×10,3 | WRD580 | FPWRD580D28 | медь | 1/4 | 8,33 |
| KADAMM НКЗ-WRD580-С1/8 | 5,8-16 | 35×35×6,4 | WRD580 | FPWRD580D28 | медь | 1/8 | 4,16 |
| KADAMM НКЗ-WRD580-С3/8 | 5,8-16 | 35×35×14,5 | WRD580 | FPWRD580D28 | медь | 3/8 | 12,49 |
| KADAMM НКЗ-WRD650 | 6,5-18 | 35×35×6,4 | WRD650 | FPWRD650D28 | медь | — | — |
| KADAMM НКЗ-WRD650-С1/4 | 6,5-18 | 35×35×9,2 | WRD650 | FPWRD650D28 | медь | 1/4 | 7,21 |
| KADAMM НКЗ-WRD650-С1/8 | 6,5-18 | 35×35×6,4 | WRD650 | FPWRD650D28 | медь | 1/8 | 3,6 |
| KADAMM НКЗ-WRD650-С3/8 | 6,5-18 | 35×35×12,8 | WRD650 | FPWRD650D28 | медь | 3/8 | 10,82 |
| KADAMM НКЗ-WRD750 | 7,5-18 | — | WRD750 | FPWRD750D24 | медь | — | — |
| KADAMM НКЗ-WRD750-С1/4 | 7,5-18 | 35×35×9,2 | WRD750 | FPWRD750D24 | медь | 1/4 | 7,16 |
| KADAMM НКЗ-WRD750-С1/8 | 7,5-18 | 35×35×6,4 | WRD750 | FPWRD750D24 | медь | 1/8 | 3,58 |
| KADAMM НКЗ-WRD750-С3/8 | 7,5-18 | 35×35×12,7 | WRD750 | FPWRD750D24 | медь | 3/8 | 10,74 |
| KADAMM НКЗ-WRD84 | 0,84-2 | 219,7×135,7×12 | WRD84 | FPWRD84D24 | алюминий | — | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | −55…+85 |
| КСВН, не менее | 100 |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Покрытие | химическое оксидирование — KADAMM НКЗ-WRD200, KADAMM НКЗ-WRD250 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Рабочий диапазон: у волноводных мер — рекомендованный диапазон типоразмера. В серии: 0,84–40 ГГц. |
| Типоразмер волновода | Сечение по стандарту WR: определяет диапазон и ответный фланец. В серии: по таблице исполнений (вариантов: 10). |
| Фланец | Тип фланца — под ответный фланец тракта или калибруемого порта. В серии: по таблице исполнений (вариантов: 10). |
| Материал | Материал корпуса: алюминий у крупных сечений, медь у миллиметровых. В серии: медь; алюминий. |
| Смещение L, мм | Длина отрезка волновода между фланцем и стенкой короткого замыкания; вводится в описание калибровочного набора. В серии: 1,6–40,31 мм. |
Свободные порты пассивных узлов, испытания и настройка передатчиков, калибровка измерительных трактов.
Комплект поставки модели серии KADAMM НКЗ-Н: нагрузка короткого замыкания, паспорт изделия.
Нельзя: открытый порт отражает волну, и это ухудшает развязку и согласование всего узла.
На свободный порт ставят согласованную нагрузку.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM НКЗ-Н перекрывает 840 МГц – 40 ГГц: KADAMM НКЗ-WRD110 — 11-26,5; KADAMM НКЗ-WRD110-С1/4 — 11-26,5; KADAMM НКЗ-WRD110-С1/8 — 11-26,5; KADAMM НКЗ-WRD110-С3/8 — 11-26,5; KADAMM НКЗ-WRD180 — 18-40; KADAMM НКЗ-WRD180-С1/4 — 18-40; KADAMM НКЗ-WRD180-С1/8 — 18-40; KADAMM НКЗ-WRD180-С3/8 — 18-40; ещё 28 в таблице исполнений.
У всех 36 моделей серии KADAMM НКЗ-Н: Рабочая температура, °C — −55…+85; КСВН — 100.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM НКЗ-Н — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM НКЗ-Н могут уточняться без уведомления.
Поставляем Короткозамыкатели Н-образных (двухгребневых) волноводов KADAMM НКЗ-Н под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
