Фланцы волноводные: 16 моделей в диапазоне 840 МГц – 220 ГГц. Фланцы для изготовления и ремонта волноводных трактов и узлов.
Серия KADAMM ПФВ-Ф — 16 моделей в диапазоне 840 МГц – 220 ГГц. Модели различаются: частоты, габариты, волновод, материал, обозначение фланца.
Фланец закрепляют на конце волновода пайкой или сваркой, и через него узлы тракта соединяют между собой. От точности фланца зависят соосность каналов соседних узлов, КСВН стыка и утечка излучения, поэтому фланец подбирают под типоразмер волновода и под ответный фланец узла.

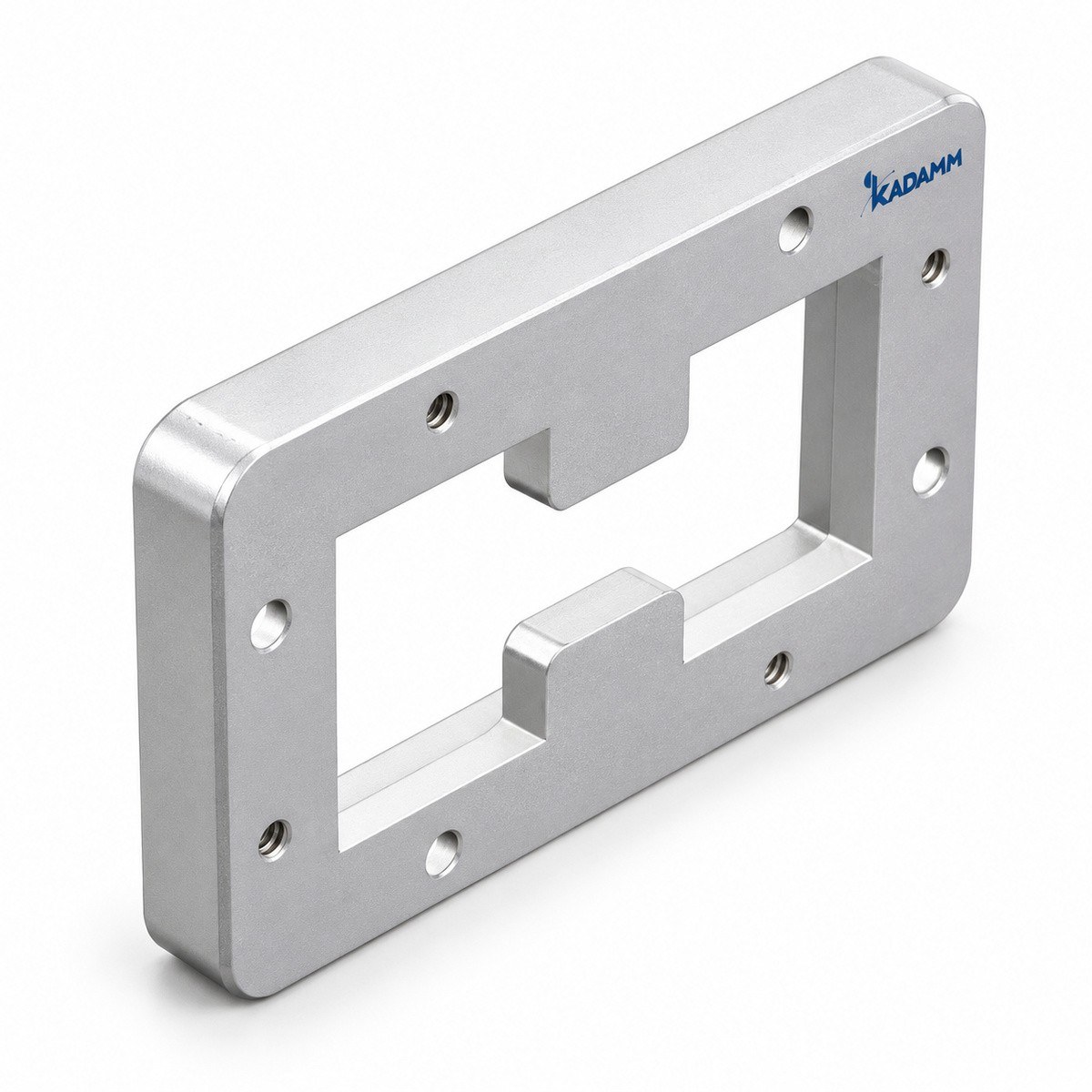

Для двухгребневых (Н-образных) волноводов WRD фланцы квадратные, для волноводов миллиметрового диапазона — круглые прецизионные со штифтами. В серии KADAMM ПФВ-Ф — 16 моделей; типоразмер волновода, обозначение и тип фланца, материал, габариты и масса — в таблице.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку: прокладки и шайбы фланцев, гермовводы, стойки и подвесы, настроечные винты.
| Артикул | Частоты, ГГц | Габариты, мм | Волновод | Материал | Обозначение фланца | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM ПФВ-Ф-WR5-М | 140-220 | 19,05×19,05×6,35 | WR5 | медь | UG-387/U | 0,009 |
| KADAMM ПФВ-Ф-WR6-М | 110-170 | 19,05×19,05×6,35 | WR6 | медь | UG-387/U | 0,009 |
| KADAMM ПФВ-Ф-WR8-М | 90-140 | 19,05×19,05×6,35 | WR8 | медь | UG-387/U | 0,008 |
| KADAMM ПФВ-Ф-WRD200-А | 2-4,8 | 90,2×54,9×9,4 | WRD200 | алюминий | FPWRD200D24 | 0,074 |
| KADAMM ПФВ-Ф-WRD200-М | 2-4,8 | 90,2×54,9×9,4 | WRD200 | медь | FPWRD200D24 | 0,224 |
| KADAMM ПФВ-Ф-WRD250-А | 2,6-7,8 | 81×62×8 | WRD250 | алюминий | FPWRD250D30 | 0,091 |
| KADAMM ПФВ-Ф-WRD250-М | 2,6-7,8 | 81×62×8 | WRD250 | медь | FPWRD250D30 | 0,277 |
| KADAMM ПФВ-Ф-WRD350-А | 3,5-8,2 | 69,9×50,8×6,4 | WRD350 | алюминий | FPWRD350D24 | 0,047 |
| KADAMM ПФВ-Ф-WRD350-М | 3,5-8,2 | 69,9×50,8×6,4 | WRD350 | медь | FPWRD350D24 | 0,144 |
| KADAMM ПФВ-Ф-WRD475-А | 4,75-11 | 50×35,3×6,4 | WRD475 | алюминий | FPWRD475D24 | 0,022 |
| KADAMM ПФВ-Ф-WRD475-М | 4,75-11 | 50×35,3×6,4 | WRD475 | медь | FPWRD475D24 | 0,07 |
| KADAMM ПФВ-Ф-WRD650-М | 6,5-18 | 35×35×6,4 | WRD650 | медь | FPWRD650D28 | 0,051 |
| KADAMM ПФВ-Ф-WRD750-А | 7,5-18 | 35×35×6,4 | WRD750 | алюминий | FPWRD750D24 | 0,018 |
| KADAMM ПФВ-Ф-WRD750-М | 7,5-18 | 35×35×6,4 | WRD750 | медь | FPWRD750D24 | 0,056 |
| KADAMM ПФВ-Ф-WRD84-А | 0,84-2 | 219,7×135,7×12 | WRD84 | алюминий | FPWRD84D24 | 0,568 |
| KADAMM ПФВ-Ф-WRD84-М | 0,84-2 | 219,7×135,7×12 | WRD84 | медь | FPWRD84D24 | 1,805 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | −55…+85 |
| Тип фланца | плоский (cover) |
Выберите фланец по типоразмеру волновода и обозначению ответного фланца узла, затем по материалу волновода: медный волновод паяют с медным фланцем, алюминиевый — с алюминиевым.
Наружные тракты и тракты под избыточным давлением, сборка и настройка волноводных узлов.
Комплект поставки модели серии KADAMM ПФВ-Ф: фланец, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Серия KADAMM ПФВ-Ф перекрывает 840 МГц – 220 ГГц: KADAMM ПФВ-Ф-WR5-М — 140-220; KADAMM ПФВ-Ф-WR6-М — 110-170; KADAMM ПФВ-Ф-WR8-М — 90-140; KADAMM ПФВ-Ф-WRD200-А — 2-4,8; KADAMM ПФВ-Ф-WRD200-М — 2-4,8; KADAMM ПФВ-Ф-WRD250-А — 2,6-7,8; KADAMM ПФВ-Ф-WRD250-М — 2,6-7,8; KADAMM ПФВ-Ф-WRD350-А — 3,5-8,2; ещё 8 в таблице исполнений.
У всех 16 моделей серии KADAMM ПФВ-Ф: Рабочая температура, °C — −55…+85; Тип фланца — плоский (cover).
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПФВ-Ф — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПФВ-Ф могут уточняться без уведомления.
Поставляем Фланцы волноводные KADAMM ПФВ-Ф под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
