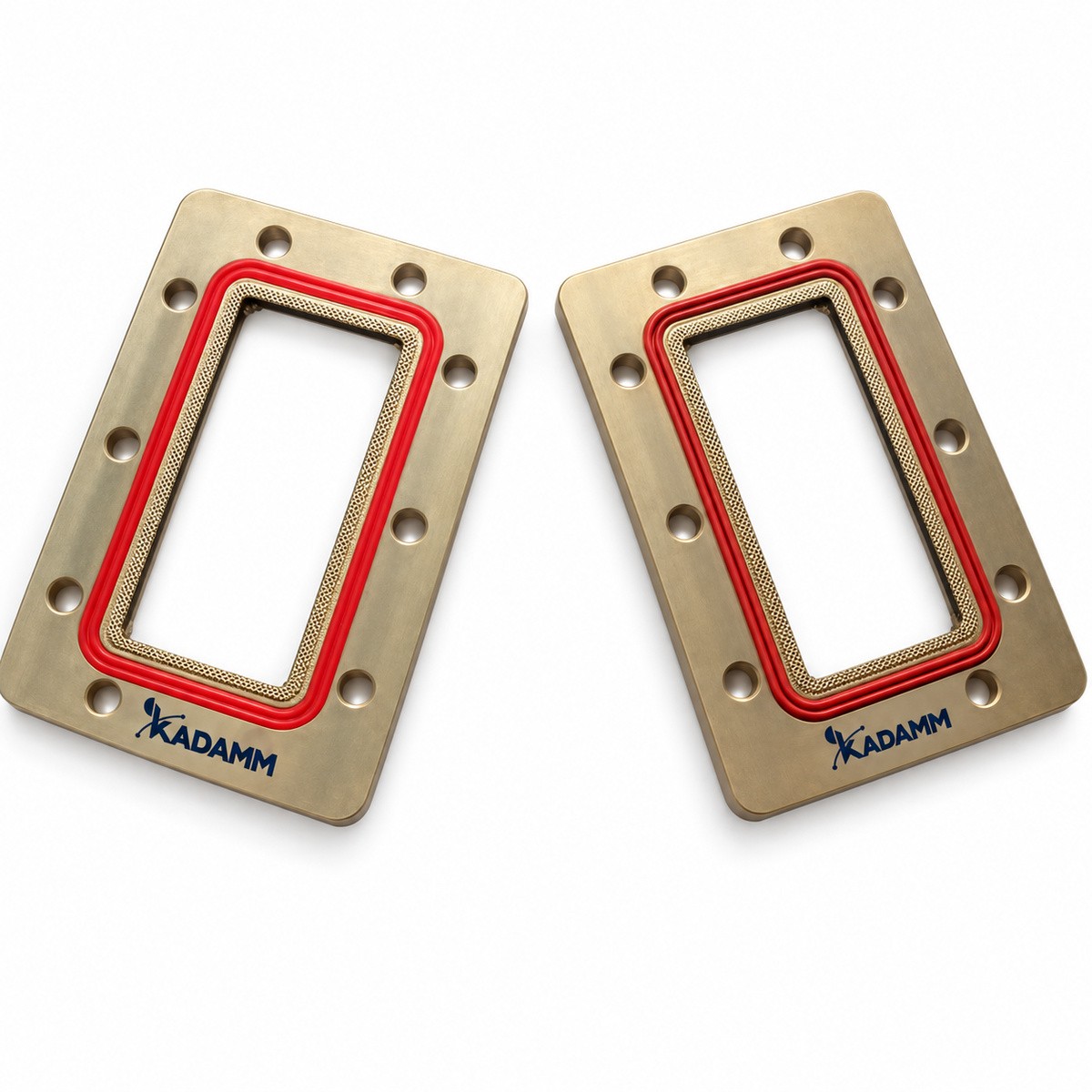

Шайбы-проставки волноводных фланцев: 38 моделей. Тонкие шайбы-проставки для выравнивания зазора во фланцевом соединении волноводов.
Серия KADAMM ПФВ-Ш — 38 моделей в диапазоне 320 МГц – 220 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.
Шайба-проставка — тонкая пластина по контуру фланца с окном под сечение волновода. Её ставят между фланцами, чтобы выровнять зазор или компенсировать неточность сборки, не нарушая электрический контакт по периметру окна.
В серии KADAMM ПФВ-Ш — 38 моделей; типоразмер, диапазон, КСВН и толщина — в таблице. Материал и исполнение (обычное или герметизируемое) уточняйте у менеджера.
Шайба-проставка — тонкая волноводная вставка между двумя фланцами. Её применяют, чтобы точно добрать длину тракта, скомпенсировать зазор при сборке или сдвинуть фазу на малую величину без замены секций.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку: прокладки и шайбы фланцев, гермовводы, стойки и подвесы, настроечные винты.
Шайба-проставка задаёт нужный зазор между фланцами.
По таблице исполнений KADAMM ПФВ-Ш: КСВН не более 1,05. Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Это пластина с окном точно по сечению волновода и отверстиями под крепёж фланца. Внутренняя поверхность окна продолжает стенки волновода, поэтому вставка не создаёт ступеньки.
Шайба удлиняет линию на свою толщину; при точном совпадении окна с сечением отражение от неё мало, что отражено в КСВН таблицы. Сдвиг фазы равен электрической длине вставки на рабочей частоте.
| Параметр | По серии |
|---|---|
| Моделей в серии | 38 |
| Диапазон частот серии | 320 МГц – 220 ГГц |
| КСВН | 1,05 |
| Типоразмер волновода | по таблице исполнений (вариантов: 38) |
| Фланец | по таблице исполнений (вариантов: 13) |
| Материал | алюминий; медь |
| Рабочая температура | 55 °C |
| Толщина, длины волны | 1/4 |
| Толщина | 0,88–64,46 мм |
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Температура, °C | Толщина, длины волны | Толщина, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ПФВ-Ш-WR10 | 73,8-112,0 | 1,05 | WR10 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR102-1/4 | 7-11 | — | WR102 | WR102 | алюминий | −55…+85 | 1/4 | 11,28 |
| KADAMM ПФВ-Ш-WR112 | 6,57-9,99 | 1,05 | WR112 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR1150 | 0,64-0,98 | 1,05 | WR1150 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR12 | 60,5-91,9 | 1,05 | WR12 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR137 | 5,38-8,17 | 1,05 | WR137 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR15 | 55,0-65,0 | 1,05 | WR15 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR1500 | 0,49-0,75 | 1,05 | WR1500 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR159 | 4,64-7,05 | 1,05 | WR159 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR1800 | 0,41-0,62 | 1,05 | WR1800 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR187 | 3,94-5,99 | 1,05 | WR187 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR19 | 40,0-60,0 | 1,05 | WR19 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR2100 | 0,35-0,53 | 1,05 | WR2100 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR22 | 33,0-50,0 | 1,05 | WR22 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR229 | 3,22-4,9 | 1,05 | WR229 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR2300 | 0,32-0,49 | 1,05 | WR2300 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR284 | 2,60-3,95 | 1,05 | WR284 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR340 | 2,17-3,30 | 1,05 | WR340 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR430 | 1,72-2,61 | 1,05 | WR430 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR5-1/4 | 140-220 | — | WR5 | APF5 | медь | −55…+85 | 1/4 | — |
| KADAMM ПФВ-Ш-WR510 | 1,45-2,20 | 1,05 | WR510 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR62 | 11,9-18,0 | 1,05 | WR62 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR650 | 1,13-1,73 | 1,05 | WR650 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR75 | 9,84-15,0 | 1,05 | WR75 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR770 | 0,96-1,46 | 1,05 | WR770 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR8-1/4 | 90-140 | — | WR8 | APF8 | медь | −55…+85 | 1/4 | 0,88 |
| KADAMM ПФВ-Ш-WR90 | 8,20-12,40 | 1,05 | WR90 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR975 | 0,75-1,15 | 1,05 | WR975 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WRD110-1/4 | 11-26,5 | — | WRD110 | FMWRD110C24 | медь | −55…+85 | 1/4 | 4,87 |
| KADAMM ПФВ-Ш-WRD180-1/4 | 18-40 | — | WRD180 | FMWRD180C24 | медь | −55…+85 | 1/4 | 3,2 |
| KADAMM ПФВ-Ш-WRD200-1/4 | 2-4,8 | — | WRD200 | FPWRD200D24 | алюминий | −55…+85 | 1/4 | 26,89 |
| KADAMM ПФВ-Ш-WRD250-1/4 | 2,6-7,8 | — | WRD250 | FPWRD250D30 | алюминий | −55…+85 | 1/4 | 26,89 |
| KADAMM ПФВ-Ш-WRD350-1/4 | 3,5-8,2 | — | WRD350 | FPWRD350D24 | алюминий | −55…+85 | 1/4 | 15,7 |
| KADAMM ПФВ-Ш-WRD475-1/4 | 4,75-11 | — | WRD475 | FPWRD475D24 | медь | −55…+85 | 1/4 | 11,69 |
| KADAMM ПФВ-Ш-WRD580-1/4 | 5,8-16 | — | WRD580 | FPWRD580D28 | медь | −55…+85 | 1/4 | 8,33 |
| KADAMM ПФВ-Ш-WRD650-1/4 | 6,5-18 | — | WRD650 | FPWRD650D28 | медь | −55…+85 | 1/4 | 7,21 |
| KADAMM ПФВ-Ш-WRD750-1/4 | 7,5-18 | — | WRD750 | FMWRD750D24 | медь | −55…+85 | 1/4 | 7,16 |
| KADAMM ПФВ-Ш-WRD84-1/4 | 0,84-2 | — | WRD84 | FPWRD84D24 | алюминий | −55…+85 | 1/4 | 64,46 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 13 — KADAMM ПФВ-Ш-WR8-1/4; 320 — KADAMM ПФВ-Ш-WRD110-1/4; 130 — KADAMM ПФВ-Ш-WRD180-1/4; 11800 — KADAMM ПФВ-Ш-WRD200-1/4; 5000 — KADAMM ПФВ-Ш-WRD250-1/4; 4000 — KADAMM ПФВ-Ш-WRD350-1/4; 2000 — KADAMM ПФВ-Ш-WRD475-1/4; 1100 — KADAMM ПФВ-Ш-WRD580-1/4; 800 — KADAMM ПФВ-Ш-WRD650-1/4; 1000 — KADAMM ПФВ-Ш-WRD750-1/4; 111000 — KADAMM ПФВ-Ш-WRD84-1/4 |
| Покрытие | химическое оксидирование — KADAMM ПФВ-Ш-WR102-1/4 |
| Импульсная мощность, кВт | 4 — KADAMM ПФВ-Ш-WR8-1/4; 7 — KADAMM ПФВ-Ш-WRD110-1/4; 2,4 — KADAMM ПФВ-Ш-WRD180-1/4; 187 — KADAMM ПФВ-Ш-WRD200-1/4; 50 — KADAMM ПФВ-Ш-WRD250-1/4; 70 — KADAMM ПФВ-Ш-WRD350-1/4; 40 — KADAMM ПФВ-Ш-WRD475-1/4; 17 — KADAMM ПФВ-Ш-WRD580-1/4; 12 — KADAMM ПФВ-Ш-WRD650-1/4; 15 — KADAMM ПФВ-Ш-WRD750-1/4; 1070 — KADAMM ПФВ-Ш-WRD84-1/4 |
| Параметр | Что означает |
|---|---|
| Типоразмер волновода | Сечение волновода по стандарту WR. В серии: по таблице исполнений (вариантов: 38). |
| Диапазон частот, ГГц | Диапазон типоразмера. В серии: 0,32–220 ГГц. |
| КСВН | Отражение вставки. В серии: 1,05. |
Выберите шайбу по типоразмеру волновода и фланцу; толщину — по зазору в соединении.
Шайбу ставят между фланцами по центрирующим штифтам; окно должно совпасть с сечением без смещения.
Наружные тракты и тракты под избыточным давлением, сборка и настройка волноводных узлов.
Комплект поставки модели серии KADAMM ПФВ-Ш: изделие в упаковке, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Мало, если окно совпадает с сечением; КСВН указан в таблице.
Да, но каждый стык добавляет отражение.
По требуемой длине или фазе; уточняйте у менеджера.
Серия KADAMM ПФВ-Ш перекрывает 320 МГц – 220 ГГц: KADAMM ПФВ-Ш-WR2300 — 0,32-0,49; KADAMM ПФВ-Ш-WR2100 — 0,35-0,53; KADAMM ПФВ-Ш-WR1800 — 0,41-0,62; KADAMM ПФВ-Ш-WR1500 — 0,49-0,75; KADAMM ПФВ-Ш-WR1150 — 0,64-0,98; KADAMM ПФВ-Ш-WR975 — 0,75-1,15; KADAMM ПФВ-Ш-WR770 — 0,96-1,46; KADAMM ПФВ-Ш-WR650 — 1,13-1,73; ещё 30 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПФВ-Ш — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПФВ-Ш могут уточняться без уведомления.
Поставляем Шайбы-проставки волноводных фланцев KADAMM ПФВ-Ш под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
