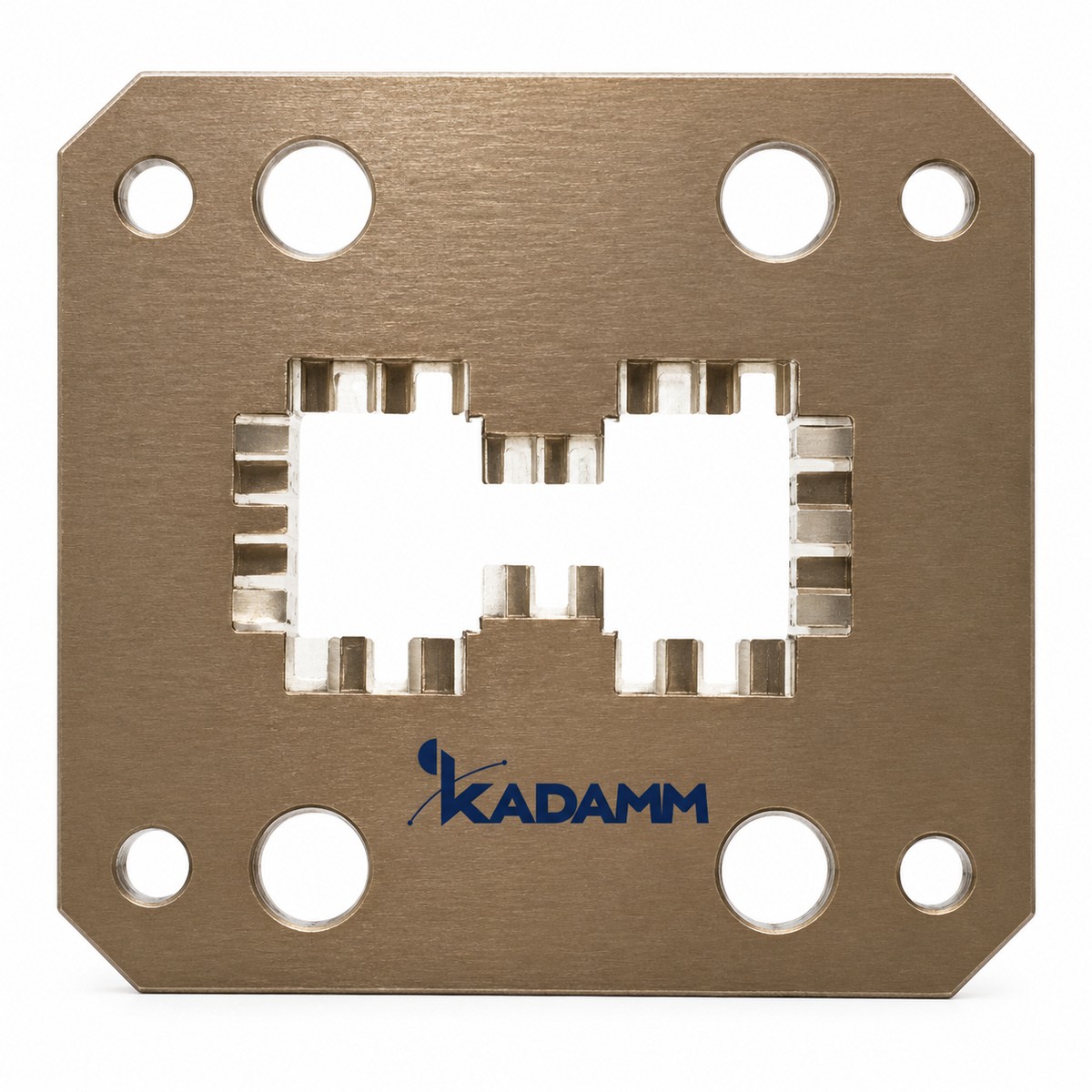

Прокладки волноводных фланцев (против утечки СВЧ): 29 моделей. Прокладки, уплотнительные кольца, заглушки и опоры для волноводного тракта.
Серия KADAMM ПФВ-П — 29 моделей в диапазоне 320 МГц – 112 ГГц. Модели различаются: частоты, волновод, фланец, покрытие, толщина.
В серии KADAMM ПФВ-П — 29 моделей; типоразмер волновода или размеры, материал и назначение — в таблице.
| Артикул | Частоты, ГГц | Волновод | Фланец | Покрытие | Толщина, мм |
|---|---|---|---|---|---|
| KADAMM ПФВ-П-WR10 | 73,8-112 | WR10 | FUGP | золочение | 0,1 |
| KADAMM ПФВ-П-WR112 | 6,57-9,99 | WR112 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR1150 | 0,64-0,98 | WR1150 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR12 | 60,5-91,9 | WR12 | FUGP | золочение | 0,1 |
| KADAMM ПФВ-П-WR137 | 5,38-8,17 | WR137 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR15 | 49,8-75,8 | WR15 | FUGP | золочение | 0,1 |
| KADAMM ПФВ-П-WR1500 | 0,49-0,75 | WR1500 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR159 | 4,64-7,05 | WR159 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR1800 | 0,41-0,62 | WR1800 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR187 | 3,94-5,99 | WR187 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR19 | 39,2-59,6 | WR19 | FUGP | золочение | 0,1 |
| KADAMM ПФВ-П-WR2100 | 0,35-0,53 | WR2100 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR22 | 32,9-50,1 | WR22 | FUGP | золочение | 0,1 |
| KADAMM ПФВ-П-WR229 | 3,22-4,90 | WR229 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR2300 | 0,32-0,49 | WR2300 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR28 | 26,5-40,0 | WR28 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR284 | 2,60-3,95 | WR284 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR34 | 21,7-33,0 | WR34 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR340 | 2,17-3,30 | WR340 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR42 | 17,6-26,7 | WR42 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR430 | 1,72-2,61 | WR430 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR51 | 14,5-22,0 | WR51 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR510 | 1,45-2,20 | WR510 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR62 | 11,9-18,0 | WR62 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR650 | 1,13-1,73 | WR650 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR75 | 9,84-15,0 | WR75 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR770 | 0,96-1,46 | WR770 | FDP | серебрение | 0,2 |
| KADAMM ПФВ-П-WR90 | 8,20-12,40 | WR90 | FBP | серебрение | 0,1 |
| KADAMM ПФВ-П-WR975 | 0,75-1,15 | WR975 | FDP | серебрение | 0,2 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Материал | медь |
Серия KADAMM ПФВ-П (320 МГц – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): монтаж волноводных трактов; хранение узлов.
Комплект поставки модели серии KADAMM ПФВ-П: изделие в упаковке, паспорт изделия.
Серия KADAMM ПФВ-П перекрывает 320 МГц – 112 ГГц: KADAMM ПФВ-П-WR2300 — 0,32-0,49; KADAMM ПФВ-П-WR2100 — 0,35-0,53; KADAMM ПФВ-П-WR1800 — 0,41-0,62; KADAMM ПФВ-П-WR1500 — 0,49-0,75; KADAMM ПФВ-П-WR1150 — 0,64-0,98; KADAMM ПФВ-П-WR975 — 0,75-1,15; KADAMM ПФВ-П-WR770 — 0,96-1,46; KADAMM ПФВ-П-WR650 — 1,13-1,73; ещё 21 в таблице исполнений.
У всех 29 моделей серии KADAMM ПФВ-П: Материал — медь.
У KADAMM ПФВ-П: диапазон 320 МГц – 112 ГГц, 29 моделей, соединители по таблице исполнений. У KADAMM ПФВ-З: диапазон по таблице исполнений, 20 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПФВ-П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПФВ-П могут уточняться без уведомления.
Поставляем Прокладки волноводных фланцев (против утечки СВЧ) KADAMM ПФВ-П под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
