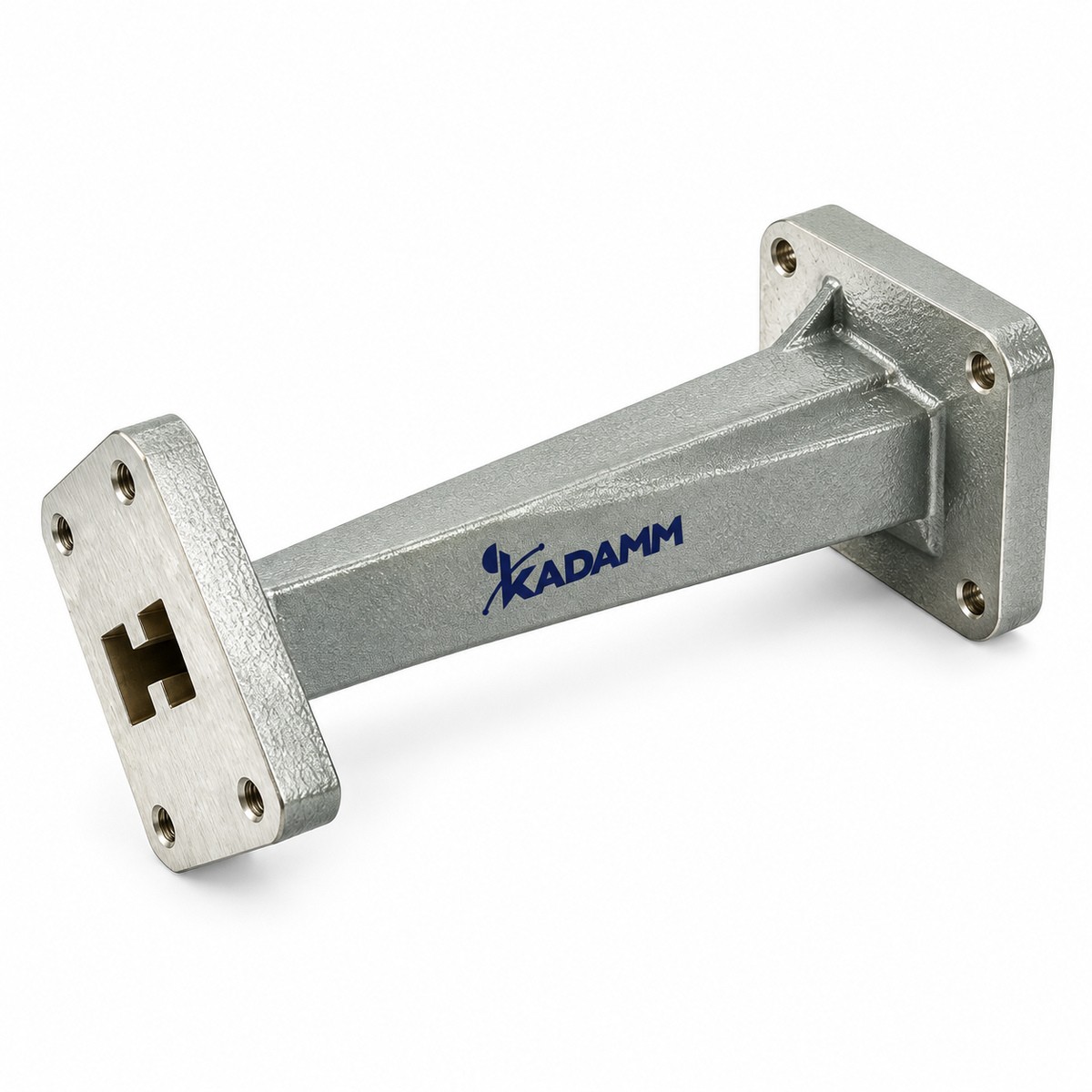

Скрутки Н-образных (двухгребневых) волноводов: 13 моделей. Поворот плоскости поляризации волноводного тракта.
Серия KADAMM ВСК-Н — 13 моделей в диапазоне 840 МГц – 40 ГГц. Модели различаются: частоты, КСВН, волновод, материал, длина.
Волноводная скрутка поворачивает поперечное сечение волновода вокруг его оси и тем самым плоскость поляризации волны. Её ставят, когда фланцы соединяемых узлов развёрнуты относительно друг друга.
В серии KADAMM ВСК-Н — 13 моделей; типоразмер, диапазон, КСВН, фланец и материал — в таблице. Угол скрутки и длина — по заказу.
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал | Длина, мм |
|---|---|---|---|---|---|
| KADAMM ВСК-WRD110 | 11-26,5 | 1,25 | WRD110 | медь | 150 |
| KADAMM ВСК-WRD150 | 1,5-3,6 | 1,25 | WRD150 | алюминий | 400 |
| KADAMM ВСК-WRD180 | 18-40 | 1,3 | WRD180 | медь | 80 |
| KADAMM ВСК-WRD200 | 2-4,8 | 1,25 | WRD200 | алюминий | 400 |
| KADAMM ВСК-WRD250 | 2,6-7,8 | 1,25 | WRD250 | алюминий | 300 |
| KADAMM ВСК-WRD350 | 3,5-8,2 | 1,25 | WRD350 | алюминий | 300 |
| KADAMM ВСК-WRD475 | 4,75-11 | 1,25 | WRD475 | медь | 300 |
| KADAMM ВСК-WRD500 | 5-18 | 1,25 | WRD500 | медь | 200 |
| KADAMM ВСК-WRD580 | 5,8-16 | 1,25 | WRD580 | медь | 200 |
| KADAMM ВСК-WRD650 | 6,5-18 | 1,25 | WRD650 | медь | 200 |
| KADAMM ВСК-WRD700 | 7-18,5 | 1,25 | WRD700 | медь | 200 |
| KADAMM ВСК-WRD750 | 7,5-18 | 1,25 | WRD750 | медь | 200 |
| KADAMM ВСК-WRD84 | 0,84-2 | 1,25 | WRD84 | алюминий | 500 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Фланец | FP/FM |
Выбор внутри серии KADAMM ВСК-Н: КСВН — от 1,25 у KADAMM ВСК-WRD84 до 1,3 у KADAMM ВСК-WRD180.
Серия KADAMM ВСК-Н (840 МГц – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): волноводные тракты; антенны.
Комплект поставки модели серии KADAMM ВСК-Н: скрутка волноводная, паспорт изделия.
Серия KADAMM ВСК-Н перекрывает 840 МГц – 40 ГГц: KADAMM ВСК-WRD84 — 0,84-2; KADAMM ВСК-WRD150 — 1,5-3,6; KADAMM ВСК-WRD200 — 2-4,8; KADAMM ВСК-WRD250 — 2,6-7,8; KADAMM ВСК-WRD350 — 3,5-8,2; KADAMM ВСК-WRD475 — 4,75-11; KADAMM ВСК-WRD500 — 5-18; KADAMM ВСК-WRD580 — 5,8-16; ещё 5 в таблице исполнений.
У всех 13 моделей серии KADAMM ВСК-Н: Фланец — FP/FM.
У KADAMM ВСК-Н: диапазон 840 МГц – 40 ГГц, 13 моделей, соединители по таблице исполнений. У KADAMM ВСК: диапазон 1,72 – 112 ГГц, 20 моделей, соединители по таблице исполнений.
Нет, она поворачивает сечение вокруг оси; для поворота трассы нужен изгиб.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВСК-Н — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВСК-Н могут уточняться без уведомления.
Поставляем Скрутки Н-образных (двухгребневых) волноводов KADAMM ВСК-Н под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
