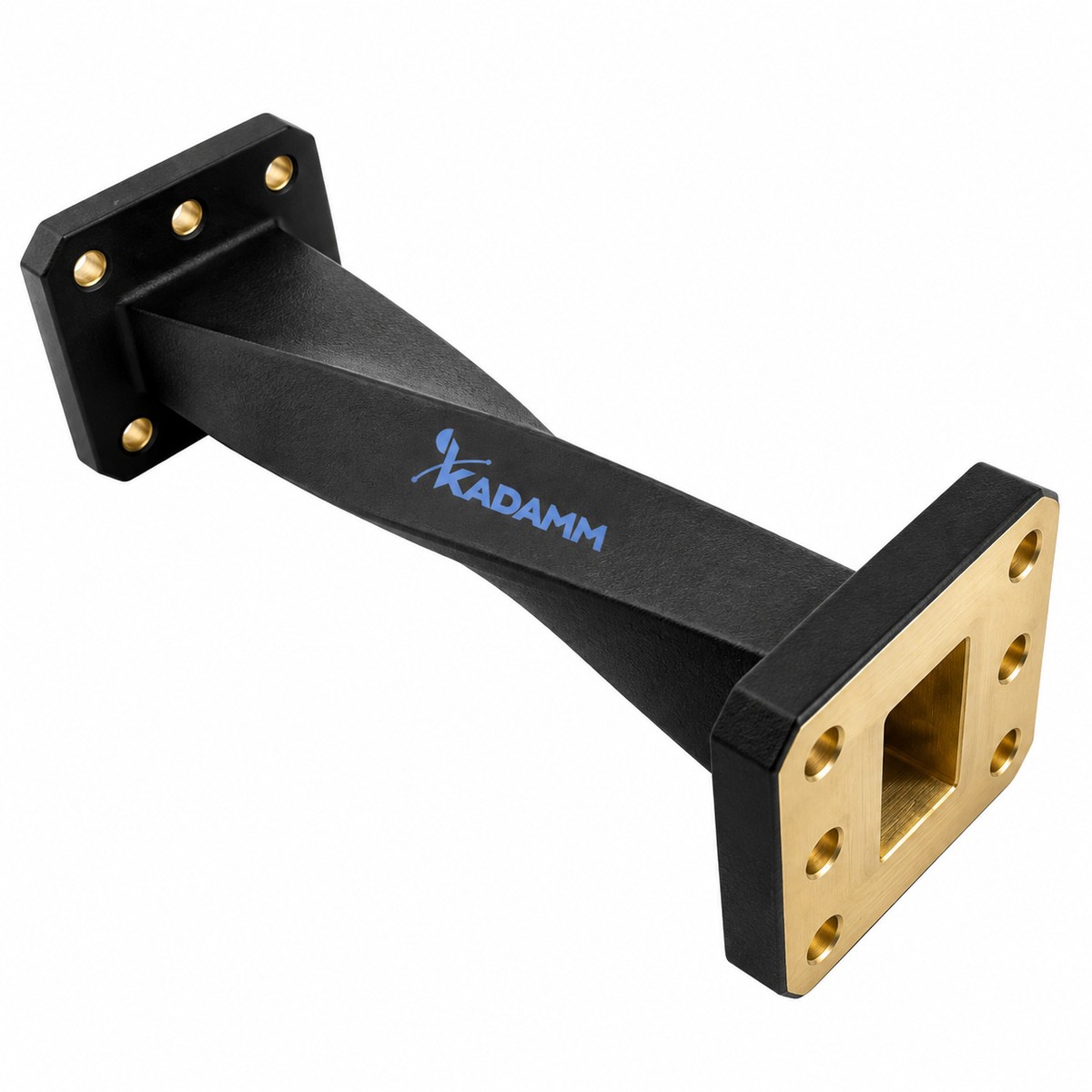

Скрутки волноводные: 20 моделей. Поворот плоскости поляризации волноводного тракта.
Серия KADAMM ВСК — 20 моделей в диапазоне 1,72 – 112 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.
Волноводная скрутка поворачивает поперечное сечение волновода вокруг его оси и тем самым плоскость поляризации волны. Её ставят, когда фланцы соединяемых узлов развёрнуты относительно друг друга.
В серии KADAMM ВСК — 20 моделей; типоразмер, диапазон, КСВН, фланец и материал — в таблице. Угол скрутки и длина — по заказу.
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм | Lмин, мм |
|---|---|---|---|---|---|---|---|
| KADAMM ВСК-WR10 | 73,8-112 | 1,15 | WR10 | FUGP | медь | 50 | 25 |
| KADAMM ВСК-WR112 | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 100 | 50 |
| KADAMM ВСК-WR12 | 60,5-91,9 | 1,15 | WR12 | FUGP | медь | 50 | 25 |
| KADAMM ВСК-WR137 | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 100 | 60 |
| KADAMM ВСК-WR15 | 49,8-75,8 | 1,15 | WR15 | FUGP | медь | 50 | 25 |
| KADAMM ВСК-WR159 | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | алюминий | 200 | 70 |
| KADAMM ВСК-WR187 | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | алюминий | 200 | 70 |
| KADAMM ВСК-WR19 | 39,2-59,6 | 1,15 | WR19 | FUGP | медь | 50 | 30 |
| KADAMM ВСК-WR22 | 32,9-50,1 | 1,15 | WR22 | FUGP | медь | 50 | 30 |
| KADAMM ВСК-WR229 | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | алюминий | 200 | 90 |
| KADAMM ВСК-WR28 | 26,5-40,0 | 1,1 | WR28 | FBP/FBM | медь | 50 | 30 |
| KADAMM ВСК-WR284 | 2,60-3,95 | 1,1 | WR284 | FDP/FDM | алюминий | 300 | 120 |
| KADAMM ВСК-WR34 | 21,7-33,0 | 1,1 | WR34 | FBP/FBM | медь | 60 | 35 |
| KADAMM ВСК-WR340 | 2,17-3,30 | 1,1 | WR340 | FDP/FDM | алюминий | 400 | 140 |
| KADAMM ВСК-WR42 | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 60 | 35 |
| KADAMM ВСК-WR430 | 1,72-2,61 | 1,1 | WR430 | FDP/FDM | алюминий | 400 | 150 |
| KADAMM ВСК-WR51 | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 60 | 35 |
| KADAMM ВСК-WR62 | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 100 | 40 |
| KADAMM ВСК-WR75 | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 100 | 40 |
| KADAMM ВСК-WR90 | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 100 | 45 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ВСК: КСВН — от 1,1 у KADAMM ВСК-WR430 до 1,15 у KADAMM ВСК-WR10.
Серия KADAMM ВСК (1,72 – 112 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V, W): волноводные тракты; антенны.
Комплект поставки модели серии KADAMM ВСК: скрутка волноводная, паспорт изделия.
Серия KADAMM ВСК перекрывает 1,72 – 112 ГГц: KADAMM ВСК-WR430 — 1,72-2,61; KADAMM ВСК-WR340 — 2,17-3,30; KADAMM ВСК-WR284 — 2,60-3,95; KADAMM ВСК-WR229 — 3,22-4,90; KADAMM ВСК-WR187 — 3,94-5,99; KADAMM ВСК-WR159 — 4,64-7,05; KADAMM ВСК-WR137 — 5,38-8,17; KADAMM ВСК-WR112 — 6,57-9,99; ещё 12 в таблице исполнений.
У KADAMM ВСК: диапазон 1,72 – 112 ГГц, 20 моделей, соединители по таблице исполнений. У KADAMM ВСК-Н: диапазон 840 МГц – 40 ГГц, 13 моделей, соединители по таблице исполнений.
Нет, она поворачивает сечение вокруг оси; для поворота трассы нужен изгиб.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВСК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВСК могут уточняться без уведомления.
Поставляем Скрутки волноводные KADAMM ВСК под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM ВСК — техническое описание (PDF)
KADAMM — каталог СВЧ-компонентов (PDF)
