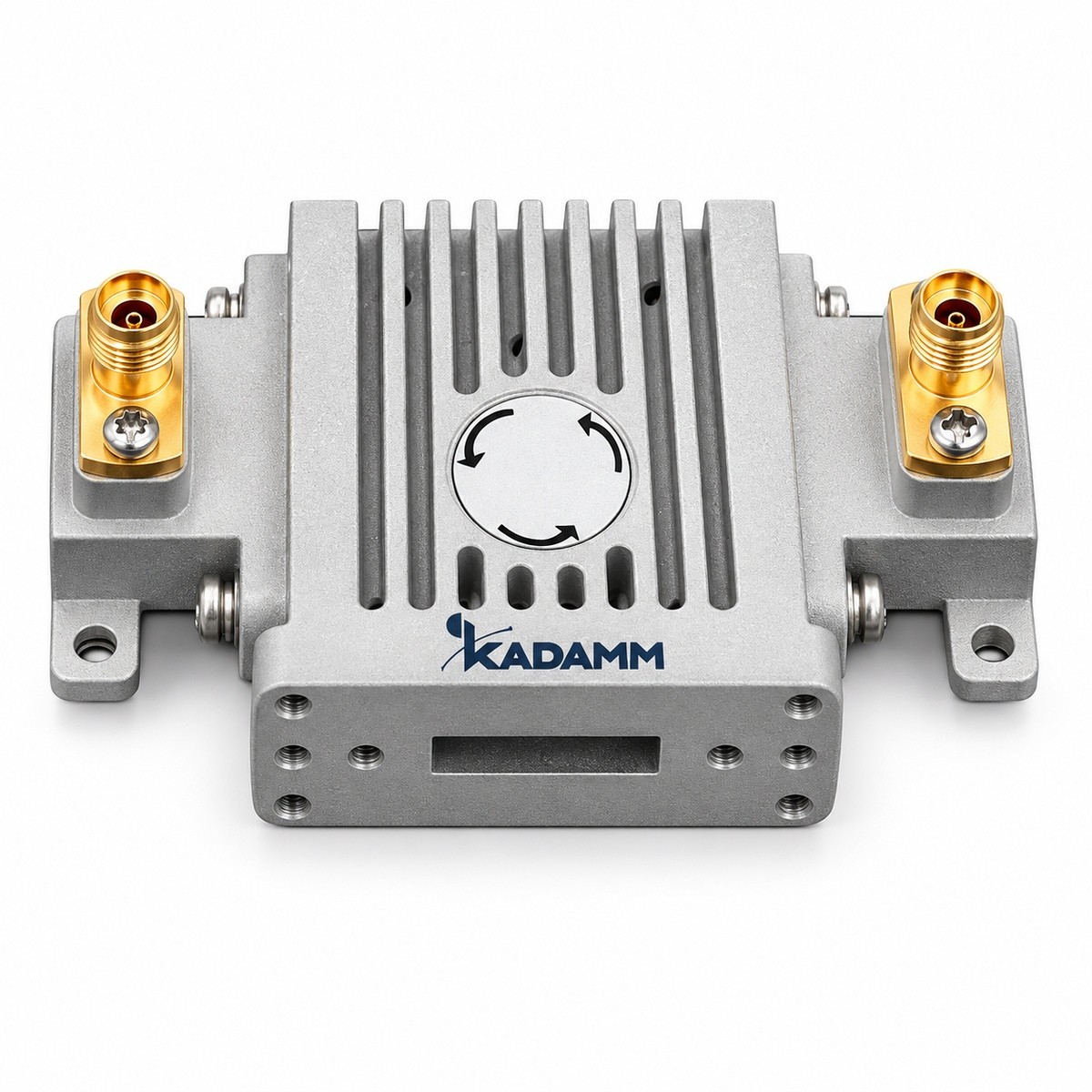

Ферритовые циркуляторы волноводные: 22 модели. Ферритовые невзаимные устройства для защиты и развязки волноводного тракта.
Серия KADAMM ЦВ — 22 модели в диапазоне 1,13 – 112 ГГц. Модели различаются: частоты, потери, развязка, КСВН, волновод.
В серии KADAMM ЦВ — 22 модели; типоразмер, диапазон, рабочая полоса, прямые потери, развязка, КСВН и мощность — в таблице.
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR10 | 73,8-112 | 1,0 | 15 | 1,5 | WR10 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR112 | 6,57-9,99 | 0,3 | 20 | 1,2 | WR112 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR12 | 60,5-91,9 | 0,8 | 15 | 1,5 | WR12 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR137 | 5,38-8,17 | 0,3 | 20 | 1,2 | WR137 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR15 | 49,8-75,8 | 0,6 | 15 | 1,5 | WR15 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR159 | 4,64-7,05 | 0,3 | 20 | 1,2 | WR159 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR187 | 3,94-5,99 | 0,3 | 20 | 1,2 | WR187 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR19 | 39,2-59,6 | 0,6 | 15 | 1,5 | WR19 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR22 | 32,9-50,1 | 0,6 | 17 | 1,35 | WR22 | FUGP | медь | ≤5% |
| KADAMM ЦВ-WR229 | 3,22-4,90 | 0,3 | 20 | 1,2 | WR229 | FDP | алюминий | ≤10% |
| KADAMM ЦВ-WR28 | 26,5-40,0 | 0,4 | 20 | 1,25 | WR28 | FBP | медь | ≤15% |
| KADAMM ЦВ-WR284 | 2,60-3,95 | 0,3 | 20 | 1,2 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR34 | 21,7-33,0 | 0,3 | 20 | 1,25 | WR34 | FBP | медь | ≤15% |
| KADAMM ЦВ-WR340 | 2,17-3,30 | 0,4 | 20 | 1,2 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR42 | 17,6-26,7 | 0,3 | 20 | 1,25 | WR42 | FBP | медь | ≤15% |
| KADAMM ЦВ-WR430 | 1,72-2,61 | 0,4 | 20 | 1,2 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR51 | 14,5-22,0 | 0,3 | 20 | 1,25 | WR51 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR510 | 1,45-2,20 | 0,4 | 20 | 1,2 | WR510 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR62 | 11,9-18,0 | 0,3 | 20 | 1,2 | WR62 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR650 | 1,13-1,73 | 0,4 | 20 | 1,2 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR75 | 9,84-15,0 | 0,3 | 20 | 1,2 | WR75 | FBP | алюминий | ≤15% |
| KADAMM ЦВ-WR90 | 8,20-12,40 | 0,3 | 20 | 1,2 | WR90 | FBP | алюминий | ≤15% |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ЦВ: вносимые потери, дБ — от 0,3 у KADAMM ЦВ-WR284 до 1,0 у KADAMM ЦВ-WR10; развязка, дБ — от 20 у KADAMM ЦВ-WR28 до 15 у KADAMM ЦВ-WR19; КСВН — от 1,2 у KADAMM ЦВ-WR650 до 1,5 у KADAMM ЦВ-WR10.
Серия KADAMM ЦВ (1,13 – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): передатчики; радиолокация; измерения.
Комплект поставки модели серии KADAMM ЦВ: ферритовое устройство, паспорт изделия.
Серия KADAMM ЦВ перекрывает 1,13 – 112 ГГц: KADAMM ЦВ-WR650 — 1,13-1,73; KADAMM ЦВ-WR510 — 1,45-2,20; KADAMM ЦВ-WR430 — 1,72-2,61; KADAMM ЦВ-WR340 — 2,17-3,30; KADAMM ЦВ-WR284 — 2,60-3,95; KADAMM ЦВ-WR229 — 3,22-4,90; KADAMM ЦВ-WR187 — 3,94-5,99; KADAMM ЦВ-WR159 — 4,64-7,05; ещё 14 в таблице исполнений.
У KADAMM ЦВ: диапазон 1,13 – 112 ГГц, 22 модели, соединители по таблице исполнений. У KADAMM ВВН: диапазон 1,13 – 110 ГГц, 22 модели, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ЦВ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ЦВ могут уточняться без уведомления.
Поставляем Ферритовые циркуляторы волноводные KADAMM ЦВ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
