ПередатчикмощностьФерритовый вентильвперёд без потерьАнтеннаотражениеНагрузка вентиляпоглощает
Отражённая волна поглощается в вентиле и не возвращается в передатчик.

Как работают ферритовые устройства

Внутри волноводного вентиля и циркулятора — ферритовая вставка в поле постоянного магнита. Намагниченный феррит по-разному действует на волны, идущие в разных направлениях, поэтому устройство невзаимно. Циркулятор передаёт энергию из плеча в плечо только по кругу: из первого во второе, из второго в третье. Вентиль пропускает волну вперёд с малым ослаблением, а отражённую поглощает встроенной нагрузкой.

Вентиль по ГОСТ 15094-69 — устройство для передачи энергии в одном направлении с малым ослаблением и в противоположном — с большим. В англоязычных каталогах его называют изолятором.

Зачем их ставят

  • Защита передатчика. Вентиль на выходе магнетрона, клистрона или усилителя поглощает отражение от рассогласованной антенны.
  • Работа на общую антенну. Циркулятор разводит передачу и приём: сигнал передатчика уходит в антенну, принятый — в приёмник.
  • Развязка каскадов. Вентиль между каскадами не даёт отражениям одного влиять на другой.
  • Стабильность генератора. Отражённая волна не возвращается в источник и не уводит частоту.

Исполнения

ИсполнениеКогда выбираютВентилиЦиркуляторы
Стандартныетиповая полоса и мощностьKADAMM ВВНKADAMM ЦВ
Широкополосныеработа в большей части полосы волноводаKADAMM ВВН-ШKADAMM ЦВ-Ш

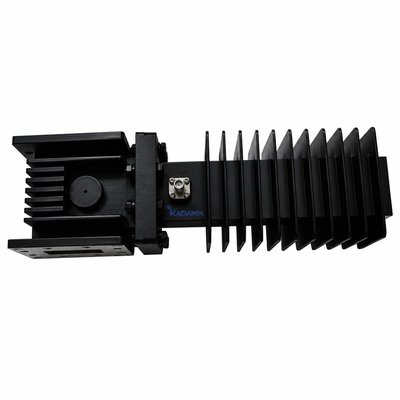

Повышенной мощностипередающий тракт средней мощностиKADAMM ВВН-ПМ
Высокой мощностирадиолокационные передатчики, промышленные СВЧ-установкиKADAMM ВВН-ВМKADAMM ЦВ-ВМ, KADAMM ЦВ-ВМ-Ф

У вентиля отражённую мощность рассеивает встроенная нагрузка. При сильном рассогласовании она греется: для мощного тракта проверьте допустимую обратную мощность в таблице исполнений.

Как выбрать

  • Типоразмер и рабочая полоса. Ферритовые устройства узкополоснее самого волновода: полоса каждой модели указана в таблице. Волноводные вентили КАДАММ перекрывают 1,13 – 110 ГГц.
  • Развязка — чем выше, тем лучше защита.
  • Вносимые потери — в передающем тракте они уменьшают излучаемую мощность и нагревают феррит.
  • Средняя и импульсная мощность — отдельно; для вентиля ещё и обратная.
  • Направление циркуляции у циркулятора определяет схему включения.

Серии КАДАММ

В разделе ферритовые циркуляторы и вентили волноводные — 146 моделей. Коаксиальные исполнения — в статье «Циркулятор и вентиль СВЧ».

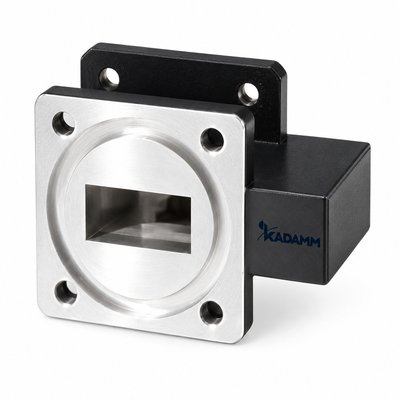

KADAMM ВВН
Ферритовые вентили волноводные
Вентили волноводные, 1,13 – 110 ГГц, 22 моделей
Открыть карточку

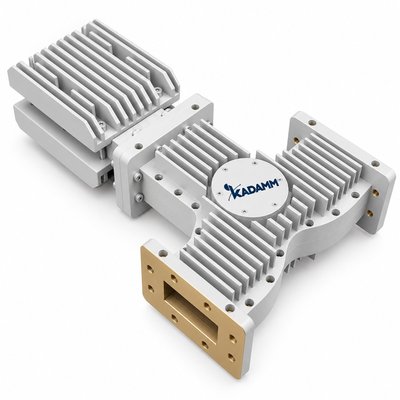

KADAMM ВВН-Ш
