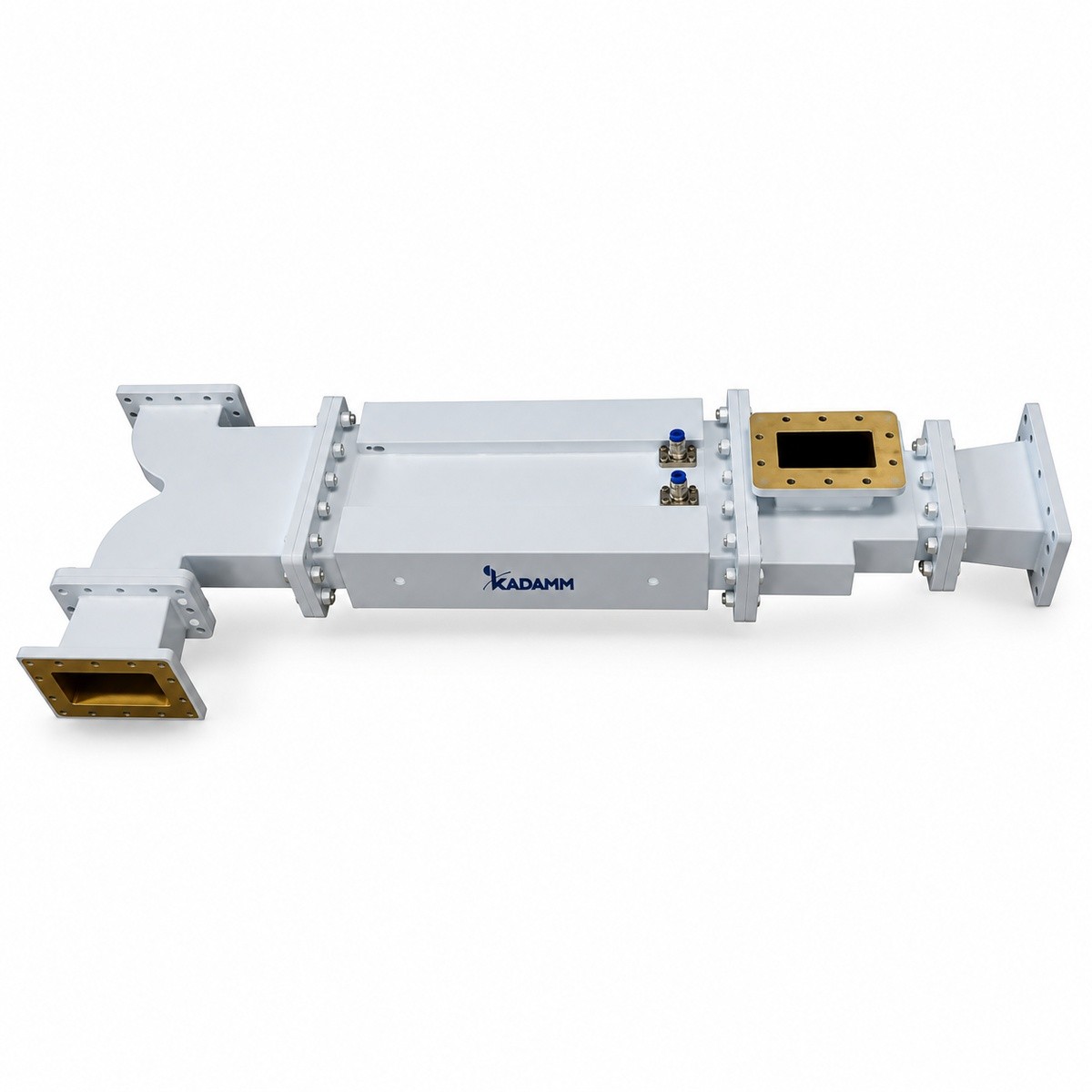

Ферритовые циркуляторы волноводные высокой мощности (фазовые): 15 моделей. Ферритовые невзаимные устройства для защиты и развязки волноводного тракта.
Серия KADAMM ЦВ-ВМ-Ф — 15 моделей в диапазоне 1,13 – 42,5 ГГц. Модели различаются: частоты, мощн., потери, развязка, КСВН.
В серии KADAMM ЦВ-ВМ-Ф — 15 моделей; типоразмер, диапазон, рабочая полоса, прямые потери, развязка, КСВН и мощность — в таблице.
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR112-5000 | 6,57-9,99 | 5K | 0,4 | 20 | 1,25 | WR112 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR187-8000 | 3,94-5,99 | 8K | 0,4 | 20 | 1,2 | WR187 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR22-200 | 37,5-42,5 | 200 | 0,5 | 18 | 1,3 | WR22 | FUGP | медь | — |
| KADAMM ЦВ-WR229-8000 | 3,22-4,90 | 8K | 0,4 | 20 | 1,2 | WR229 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR28-300 | 26,5-40,0 | 300 | 0,5 | 18 | 1,3 | WR28 | FBP | медь | 10% |
| KADAMM ЦВ-WR284-10000 | 2,60-3,95 | 10K | 0,4 | 20 | 1,2 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR34-300 | 21,7-33 | 300 | 0,5 | 18 | 1,3 | WR34 | FBP | медь | 10% |
| KADAMM ЦВ-WR340-15000 | 2,17-3,30 | 15k | 0,4 | 20 | 1,2 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR42-300 | 17,6-26,7 | 300 | 0,5 | 18 | 1,3 | WR42 | FBP | медь | 10% |
| KADAMM ЦВ-WR430-15000 | 1,72-2,61 | 15k | 0,4 | 20 | 1,2 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR51-800 | 14,5-22,0 | 800 | 0,4 | 20 | 1,25 | WR51 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR62-800 | 11,9-18,0 | 800 | 0,4 | 20 | 1,25 | WR62 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR650-20000 | 1,13-1,73 | 20k | 0,4 | 20 | 1,2 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ЦВ-WR75-1000 | 9,84-15,0 | 1K | 0,4 | 20 | 1,25 | WR75 | FBP | медь | ≤7% |
| KADAMM ЦВ-WR90-1000 | 8,2-12,5 | 1K | 0,4 | 20 | 1,25 | WR90 | FBP | медь | ≤7% |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ЦВ-ВМ-Ф: средняя мощность, Вт — от 800 у KADAMM ЦВ-WR51-800 до 1K у KADAMM ЦВ-WR90-1000; вносимые потери, дБ — от 0,4 у KADAMM ЦВ-WR650-20000 до 0,5 у KADAMM ЦВ-WR22-200; развязка, дБ — от 20 у KADAMM ЦВ-WR51-800 до 18 у KADAMM ЦВ-WR42-300.
Серия KADAMM ЦВ-ВМ-Ф (1,13 – 42,5 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): передатчики; радиолокация; измерения.
Комплект поставки модели серии KADAMM ЦВ-ВМ-Ф: ферритовое устройство, паспорт изделия.
Серия KADAMM ЦВ-ВМ-Ф перекрывает 1,13 – 42,5 ГГц: KADAMM ЦВ-WR650-20000 — 1,13-1,73; KADAMM ЦВ-WR430-15000 — 1,72-2,61; KADAMM ЦВ-WR340-15000 — 2,17-3,30; KADAMM ЦВ-WR284-10000 — 2,60-3,95; KADAMM ЦВ-WR229-8000 — 3,22-4,90; KADAMM ЦВ-WR187-8000 — 3,94-5,99; KADAMM ЦВ-WR112-5000 — 6,57-9,99; KADAMM ЦВ-WR90-1000 — 8,2-12,5; ещё 7 в таблице исполнений.
У KADAMM ЦВ-ВМ-Ф: диапазон 1,13 – 42,5 ГГц, 15 моделей, соединители по таблице исполнений. У KADAMM ВВН-ВМ: диапазон 1,13 – 42,5 ГГц, 16 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ЦВ-ВМ-Ф — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ЦВ-ВМ-Ф могут уточняться без уведомления.
Поставляем Ферритовые циркуляторы волноводные высокой мощности (фазовые) KADAMM ЦВ-ВМ-Ф под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
