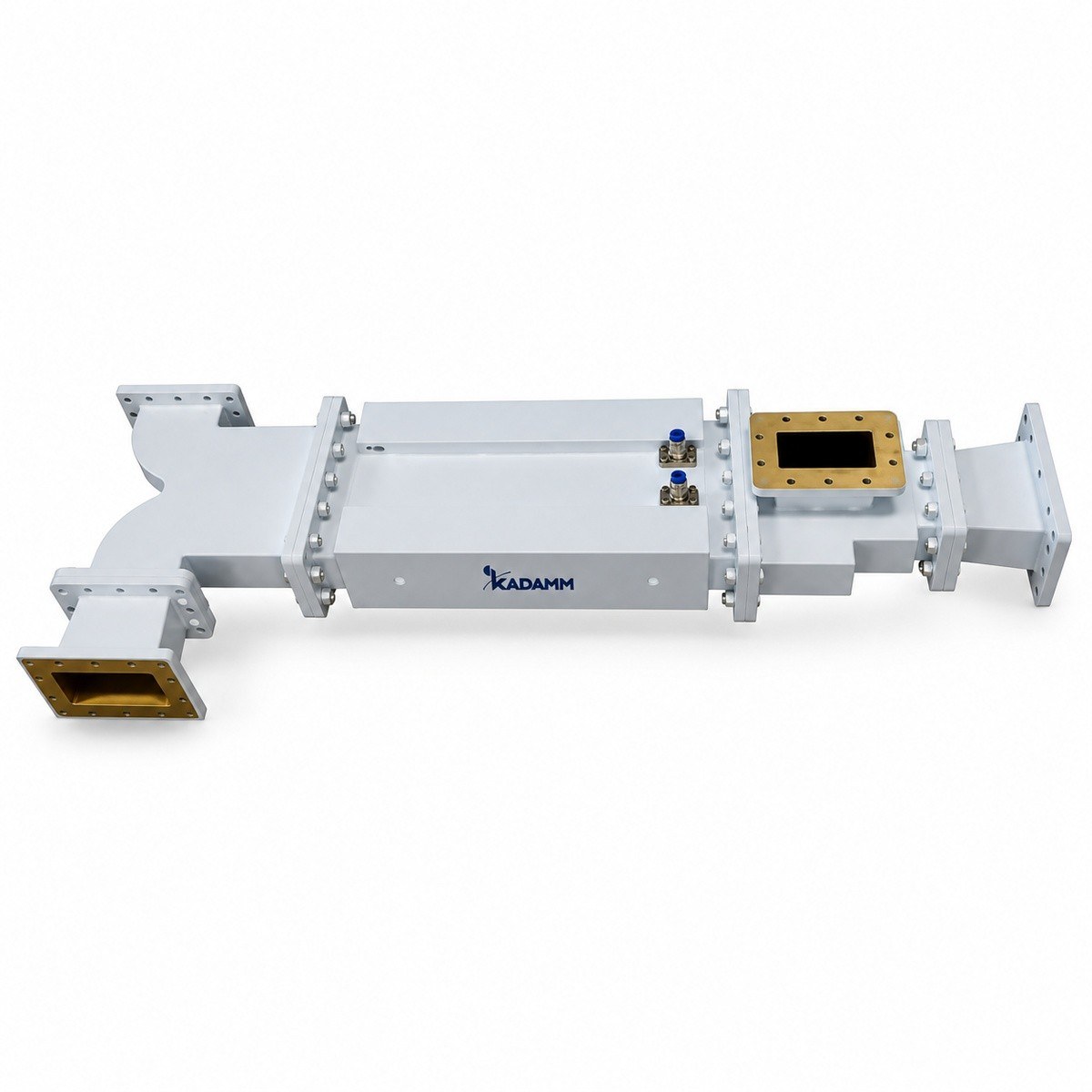

Ферритовые циркуляторы волноводные широкополосные: 16 моделей. Ферритовые невзаимные устройства для защиты и развязки волноводного тракта.
Серия KADAMM ЦВ-Ш — 16 моделей в диапазоне 1,13 – 33 ГГц. Модели различаются: частоты, потери, развязка, КСВН, волновод.
В серии KADAMM ЦВ-Ш — 16 моделей; типоразмер, диапазон, рабочая полоса, прямые потери, развязка, КСВН и мощность — в таблице.
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ЦВ-WR112 | 6,57-9,99 | 0,3 | 18 | 1,35 | WR112 | FBP | алюминий |
| KADAMM ЦВ-WR137 | 5,38-8,17 | 0,4 | 18 | 1,35 | WR137 | FDP | алюминий |
| KADAMM ЦВ-WR159 | 4,64-7,05 | 0,4 | 18 | 1,35 | WR159 | FDP | алюминий |
| KADAMM ЦВ-WR187 | 3,94-5,99 | 0,4 | 18 | 1,35 | WR187 | FDP | алюминий |
| KADAMM ЦВ-WR229 | 3,22-4,90 | 0,4 | 18 | 1,35 | WR229 | FDP | алюминий |
| KADAMM ЦВ-WR284 | 2,60-3,95 | 0,4 | 18 | 1,35 | WR284 | FDP | алюминий |
| KADAMM ЦВ-WR34 | 21,7-33,0 | 0,3 | 18 | 1,3 | WR34 | FBP | медь |
| KADAMM ЦВ-WR340 | 2,17-3,30 | 0,4 | 18 | 1,35 | WR340 | FDP | алюминий |
| KADAMM ЦВ-WR42 | 17,6-26,7 | 0,3 | 18 | 1,3 | WR42 | FBP | медь |
| KADAMM ЦВ-WR430 | 1,72-2,61 | 0,5 | 18 | 1,35 | WR430 | FDP | алюминий |
| KADAMM ЦВ-WR51 | 14,5-22,0 | 0,3 | 18 | 1,3 | WR51 | FBP | алюминий |
| KADAMM ЦВ-WR510 | 1,45-2,20 | 0,5 | 18 | 1,35 | WR510 | FDP | алюминий |
| KADAMM ЦВ-WR62 | 11,9-18,0 | 0,3 | 20 | 1,25 | WR62 | FBP | алюминий |
| KADAMM ЦВ-WR650 | 1,13-1,73 | 0,5 | 18 | 1,35 | WR650 | FDP | алюминий |
| KADAMM ЦВ-WR75 | 9,84-15,0 | 0,3 | 20 | 1,25 | WR75 | FBP | алюминий |
| KADAMM ЦВ-WR90 | 8,2-12,5 | 0,3 | 20 | 1,25 | WR90 | FBP | алюминий |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ЦВ-Ш: вносимые потери, дБ — от 0,3 у KADAMM ЦВ-WR112 до 0,5 у KADAMM ЦВ-WR430; развязка, дБ — от 20 у KADAMM ЦВ-WR62 до 18 у KADAMM ЦВ-WR650; КСВН — от 1,25 у KADAMM ЦВ-WR90 до 1,35 у KADAMM ЦВ-WR112.
Серия KADAMM ЦВ-Ш (1,13 – 33 ГГц; диапазоны IEEE L, S, C, X, Ku, K): передатчики; радиолокация; измерения.
Комплект поставки модели серии KADAMM ЦВ-Ш: ферритовое устройство, паспорт изделия.
Серия KADAMM ЦВ-Ш перекрывает 1,13 – 33 ГГц: KADAMM ЦВ-WR650 — 1,13-1,73; KADAMM ЦВ-WR510 — 1,45-2,20; KADAMM ЦВ-WR430 — 1,72-2,61; KADAMM ЦВ-WR340 — 2,17-3,30; KADAMM ЦВ-WR284 — 2,60-3,95; KADAMM ЦВ-WR229 — 3,22-4,90; KADAMM ЦВ-WR187 — 3,94-5,99; KADAMM ЦВ-WR159 — 4,64-7,05; ещё 8 в таблице исполнений.
У KADAMM ЦВ-Ш: диапазон 1,13 – 33 ГГц, 16 моделей, соединители по таблице исполнений. У KADAMM ВВН-Ш: диапазон 1,13 – 40 ГГц, 17 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ЦВ-Ш — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ЦВ-Ш могут уточняться без уведомления.
Поставляем Ферритовые циркуляторы волноводные широкополосные KADAMM ЦВ-Ш под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
