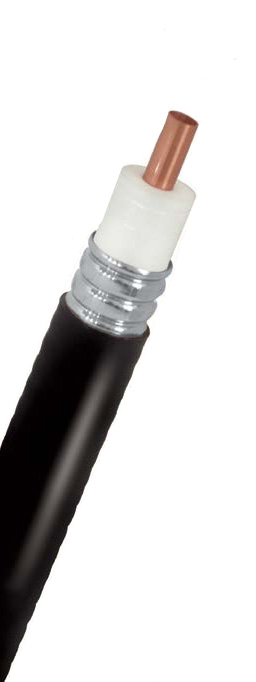

Коаксиальный кабель HCTALY(Z)-50-22(7/8”AL)
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Механические свойства
|
Диаметр по диэлектрику (мм) |
22.2 |
|
Диаметр по оболочке (мм) |
25 |
|
Внутренний провод , нар. диам. (мм) |
9 |
|
Внешний провод, внеш. диам. (мим) |
25 |
|
Вес (кг/мм) |
0.37 |
|
Мин. радиус изгиба, один изгиб (мм) |
150 |
|
Мин. радиус изгиба, повторный изгиб (мм) |
260 |
|
Сила растяжения (Н) |
850 |
|
Рабочая температура (град. Цельсия) |
-40°C~+70°C |
Электрические свойства
|
Импеданс (Q) |
50±1 |
|
Относительная скорость распространения (%) |
82 |
|
Емкость (пФ/м) |
76 |
|
Минимальное сопротивление изоляции (пост, ток, 500 В. 1 мин) |
3000 MQ-км |
|
Пиковая номинальная мощность (кВт) |
40 |
|
КСВН (коэффициент стоячей волны по напряжению) |
для 800~1000 равен 1.10 |
|
для 1700~2300 равен 1.10 |
Значения затухания и номинальная мощность
| Частота (МГц) | Затухание (дБ/100 м) | Номинальная мощность (кВт) | Частота (МГц) | Затухание (дБ/100 м) | Номинальная мощность (кВт) |
| 100 | 1.25 | 8.60 | 2000 | 6.60 | 1.68 |
| 150 | 1.56 | 7.10 | 2100 | 6.79 | 1.63 |
| 200 | 1.81 | 6.00 | 2200 | 6.98 | 1.59 |
| 300 | 2.25 | 4.83 | 2400 | 7.36 | 1.50 |
| 450 | 2.82 | 3.88 | 2500 | 7.54 | 1.47 |
| 500 | 2.98 | 3.67 | 2700 | 7.90 | 1.41 |
| 700 | 3.60 | 3.02 | 3000 | 8.43 | 1.33 |
| 800 | 3.89 | 2.83 | |||
| 900 | 4.16 | 2.65 | |||
| 1000 | 4.42 | 2.50 | |||
| 1500 | 5.58 | 1.99 | |||
| 1800 | 6.19 | 1.79 |
Промышленное оборудование Коаксиальный кабель HCTALY(Z)-50-22(7/8”AL) от производителя ZTT поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
