Кабель характеризуется большим расстоянием электромагнитного излучения и подходит для покрытия закрытых помещений, таких как железнодорожные туннели, туннели высокоскоростных железных дорог, подземные парковки и так далее. Он обладает высокими характеристиками излучения и равномерными колебаниями в узком диапазоне. Наилучший диапазон рабочих частот: 800 ~ 1000 и 1700 ~ 2400 МГц
Основные характеристики
|
Тип кабеля |
Излучающий |
|
Размер |
7/8" |
|
Материал внутреннего проводника / нар. диам. |
Медная трубка/ 9.0 мм |
|
Изолирующий материал |
Вспененный полиэтиленовый диэлектрик |
|
Материал наружного проводника / нар. диам. |
Перекрывающаяся медная фольга / 23.0 мм |
|
Материал оболочки |
Полиолефин с малым выделением дыма без галогенов (LSOH) |
|
Диаметр по оболочке/цвет |
27.0 мм / черный |
|
Вес |
490 кг/км |
Механические характеристики
|
Сила растяжения |
>2000 Н |
|
Минимальный радиус изгиба, один изгиб |
350 мм |
|
Указатель настройки щелей |
Направляющие напротив щелей |
|
Минимальное расстояние до стены |
100 мм |
|
Рекомендуемое расстояние до зажима |
0.9 м |
|
Температура установки |
-25~+60°C |
|
Рабочая температура |
-40~+85°C |
|
Температура хранения |
-70~+85°C |
Электрические характеристики
|
Частота среза |
1.3-1.4 ГГц и ее гармоники |
|
Поляризация |
Вертикальная |
|
КСВН (коэффициент стоячей волны по напряжению) |
1.3 |
|
Импеданс |
50±2 О |
|
Круговое сопротивление по пост. току |
4.5 О/км |
|
Диэлектрическая прочность |
15000 В (пост. ток, 1 мин) |
|
Минимальное сопротивление изоляции |
5000 MQ-km |
|
Напряжение проверки оболочки разрядом |
8000 В (пер. ток) |
|
Мощность пика |
91 кВт |
|
Скорость |
89 % |
|
Частота (МГц) |
Затухание (дБ/100 м, 20°C) |
Потери ввода-вывода ( 50% / 95%, 2 м, дБ) |
|
150 |
1,58 |
70/82 |
|
450 |
2,97 |
73/81 |
|
800 |
4,19 |
69/75 |
|
900 |
4,54 |
69/77 |
|
1800 |
8,69 |
65/72 |
|
2200 |
11,30 |
66/72 |
|
2400 |
13,10 |
64/70 |
Диапазон: потери ввода-вывода: ±5 dB, Затухание: ±10 %
Потери ввода-вывода и затухание с помощью метода диэлектрической постоянной в соответствии со стандартами IEC 61196-4

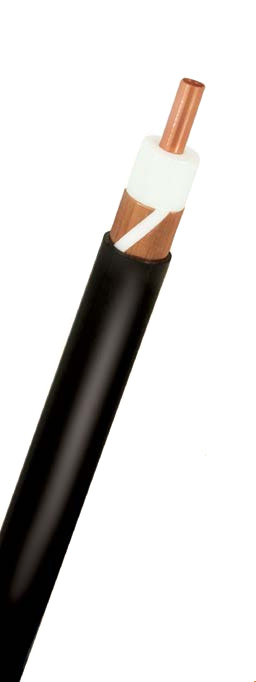

Поставляем Коаксиальный кабель HLRCTSHYZ-50-22 (7/8”) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
