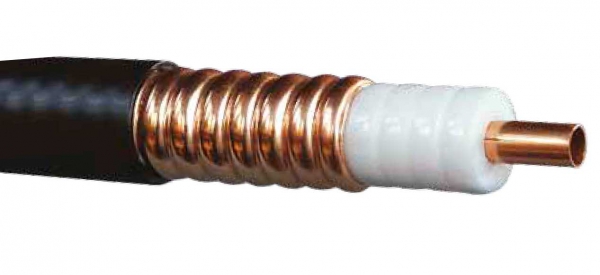

Кабель радиоизлучающий Draka RFXT 7/8”-50

Name: Кабель радиоизлучающий Draka RFXT 7/8”-50
Price: 1320.00 RUB

Код: 10828

Узнать о доставке

Кабель радиоизлучающий Draka RFXT 7/8”-50

Производитель:
Draka NK

Все товары бренда

Только оригинальные
товары бренда

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru/catalog/item/kabel_radioizluchayushchiy_draka_rfxt_7_8_50/

Распечатать страницу

1 320 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

DRAKA · Серия RFXT 7/8"

Кабель радиоизлучающий Draka RFXT 7/8" -50 — огнезащищённый leaky feeder 50 Ом для метро и тоннелей

Радиоизлучающий огнезащищённый коаксиальный кабель Draka RFXT 7/8" с импедансом 50 Ом — флагман радиоизлучающей серии. Отличается от стандартного RFX дополнительной огнезащитной обмоткой (микалента) под внешней оболочкой и более крупным типоразмером. Применяется в метрополитене, длинных автомобильных и железнодорожных тоннелях, других подземных сооружениях с повышенными требованиями пожарной безопасности. Внутренний проводник — медная трубка, внешний — медная лента с периодическими прорезями, диэлектрик FPE.

Радиоизлучающий огнезащ. Leaky feeder 7/8" Микалента · FPE До 5,1 ГГц

7/8"

Типоразмер

50 ± 2

Импеданс, Ом

5,1 ГГц

Макс. частота

18 дБ

Обратные потери

0,66

Вес, кг/м

Огнезащ.

Микалента

О модели

Draka RFXT 7/8" -50 — радиоизлучающий кабель с огнезащитной обмоткой для применения в метро и пожароопасных тоннельных сооружениях. Конструкция: внутренний проводник — медная трубка, Ø 9,0 мм, диэлектрик — вспененный полиэтилен (FPE), Ø 23,2 мм, внешний проводник — медная лента с периодическими прорезями, Ø 23,5 мм, огнезащитная оболочка — микалента, Ø 23,7 мм, внешняя оболочка — согласно таблице опций, Ø 28,7 мм. Импеданс 50 ± 2 Ом, максимальная рабочая частота 5,1 ГГц, обратные потери 18 дБ, скорость распространения 0,88. От обычного RFX отличается: (1) крупнее типоразмер 7/8" вместо 1/2", (2) добавлена огнезащитная микалента под внешней оболочкой, (3) другой принцип формирования прорезей — периодические щели на ленточном внешнем проводнике. Микалента сохраняет целостность излучающей структуры при воздействии огня и обеспечивает работоспособность кабеля во время пожара заданное нормами время.

RFXT — это вершина линейки leaky feeder. Применяется там, где предъявляются и максимальные требования к покрытию (длинные тоннели метро), и максимальные требования к пожарной безопасности (системы аварийной связи должны работать во время пожара заданное время). Микалента — стандартная огнезащитная обмотка для кабелей категории FE180 / E30–E90.

Ключевые преимущества

Огнезащитная микалентная обмотка Сохраняет работоспособность кабеля во время пожара по нормам функциональной целостности (типично 30–180 минут в зависимости от категории).

Равномерное покрытие вдоль трассы Радиосигнал излучается по всей длине через периодические прорези — нет мёртвых зон в тоннелях.

Крупный типоразмер 7/8" Большее сечение даёт меньшее затухание на длинных трассах метро и магистральных тоннелей.

Стандарт для метрополитена Типовое решение для систем связи в подземке: транковая радиосвязь, мобильная связь, аварийные системы.

Медный внутренний проводник Чистая медная трубка вместо CCA — меньше затухание на длинных трассах, выше стабильность параметров.

Поддержка высокой мощности Размер 7/8" даёт запас по мощности — подходит для систем с мощными передатчиками и сложными нагрузками.

Диапазон −55…+80°C Стабильные параметры в широком температурном диапазоне — от северных тоннелей до южных подземных переходов.

Гарантия и пожарные сертификаты 12 месяцев официальной гарантии. Сертификаты пожарной безопасности и функциональной целостности — по запросу.

Что означают стандарты защиты

50 Ом

Стандартный импеданс радиочастотных трасс — согласован с большинством антенн и передатчиков.

FPE

Физически вспененный полиэтилен — диэлектрик с низкими потерями и высокой скоростью распространения.

Leaky feeder

Радиоизлучающий (излучающий) фидер — кабель, работающий одновременно как линия передачи и как распределённая антенна.

Микалента

Огнезащитная обмотка из слюды на основе. Сохраняет диэлектрические свойства при высоких температурах, обеспечивает функциональную целостность кабеля во время пожара.

E30 / E90

Категории функциональной целостности кабелей при пожаре: цифра — минут работоспособности при стандартизированном испытании на огнестойкость. Типовое требование для систем безопасности в общественных зданиях и тоннелях.

Технические характеристики

Конструкция
Внутренний проводник	Медная трубка, Ø 9,0 мм
Диэлектрик	Вспененный полиэтилен (FPE), Ø 23,2 мм
Внешний проводник	Медная лента с периодическими прорезями, Ø 23,5 мм
Огнезащитная оболочка	Микалента, Ø 23,7 мм
Внешняя оболочка	Согласно таблице опций, Ø 28,7 мм
Цвет оболочки	Чёрный (стандарт)

Электрические параметры
Волновое сопротивление	50 ± 2 Ом
Обратные потери	18 дБ
Скорость распространения	0,88
Погонная емкость	76 пФ/м
Максимальная рабочая частота	5 100 МГц (5,1 ГГц)
Сопротивление пост. току — внутр. / внеш.	0,16 / 1,11 Ом/км

Механические параметры
Масса	660 кг/км (~0,66 кг/м)
Растягивающее усилие	2 300 Н
Минимальный радиус изгиба	400 мм
Рекомендуемое расстояние между зажимами	1,0 м

Огнестойкость / пожарная безопасность
Огнезащитный слой	Микалентная обмотка под внешней оболочкой
Функциональная целостность	Сохранение работоспособности при пожаре (категории E30/E60/E90 по запросу)
Распространение горения	Не распространяет (опционально материал внешней оболочки)
Документы	Заводские сертификаты — по запросу для проектной документации

Условия эксплуатации
Рабочий температурный диапазон	−55 до +80°C
Прокладка	Метро, тоннели, объекты с повышенными пожарными требованиями
Длина в барабане	По запросу

Сравнение с похожими моделями

RFXT 7/8" — флагман радиоизлучающих кабелей Draka, с огнезащитой и крупным типоразмером. Ниже сравнение с базовым RFX 1/2" и обычными фидерными 7/8" того же диаметра.

Параметр	RFXT 7/8" ◀	RFX 1/2"	RFA 7/8" BHF	RFA 7/8"
Тип	Радиоизл. огнезащ.	Радиоизлучающий	Фидер огнестойкий	Обычный фидер
Типоразмер	7/8"	1/2"	7/8"	7/8"
Огнестойкость	Микалента	—	BHF оболочка	—
Импеданс	50 ± 2 Ом	50 ± 2 Ом	50 ± 1 Ом	50 ± 1 Ом
Макс. частота	5,1 ГГц	9,8 ГГц	5,1 ГГц	5,1 ГГц
Вес	0,66 кг/м	0,22 кг/м	0,45 кг/м	0,45 кг/м
Радиус изгиба	400 мм	120 мм	140 мм	120 мм
Назначение	Метро, пож. тоннели	Тоннели, паркинги	Здания (фидер)	БС, АМС (фидер)
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда выбрать какой кабель • RFXT 7/8" — обязательный выбор для метрополитена и магистральных тоннелей с повышенными требованиями пожарной безопасности.
• RFX 1/2" — более лёгкий и компактный леaky feeder без огнезащиты — для обычных тоннелей, паркингов, переходов.
• RFA 7/8" BHF — огнестойкий обычный фидер 7/8" — используется как магистраль ВНУТРИ зданий, не излучающий.
• RFA 7/8" — стандартный фидер для наружных АМС и БС — ни огнестойкости, ни излучения нет.

Области применения

Метрополитен

Магистральная система связи в тоннелях между станциями — типовое применение RFXT.

Магистральные автомобильные тоннели

Длинные тоннели с обязательными нормами пожарной безопасности (например, протяжённость > 500 м).

Железнодорожные тоннели

Тоннельные участки железных дорог, особенно горных и подводных.

Подводные тоннели

Тоннели под акваториями, с самыми жёсткими требованиями к надёжности и безопасности.

Крупные подземные комплексы

Многоуровневые транспортно-пересадочные узлы, торговые центры с подземной инфраструктурой.

Системы аварийной связи в тоннелях

Радиосвязь спасательных служб, диспетчерская связь, оповещение — должны работать во время пожара.

Монтаж и настройка

1Уточните пожарные требования объекта — категорию функциональной целостности (E30, E60, E90), нормы по огнестойкости и дымообразованию. Под эти требования подбирается комплектация RFXT.
2Получите от поставщика полный пакет пожарных сертификатов на конкретную партию — при сдаче метро или тоннеля пожарная экспертиза этот документ обязательно проверит.
3Спроектируйте трассу с учётом ориентации излучающих прорезей: лента с прорезями должна быть направлена в зону покрытия (как правило, в центр тоннеля или в сторону платформы).
4Соблюдайте минимальный радиус изгиба 400 мм — это значительно больше, чем у обычных кабелей 7/8". В местах сопряжения с разъёмами используйте плавные опоры.
5Закрепляйте кабель в специальных огнестойких кронштейнах с шагом не более 1 м. Шаг и тип крепления должны быть согласованы с категорией функциональной целостности (для E90 требования жёстче).
6В местах прохода через противопожарные стены и перекрытия установите сертифицированные огнезащитные проходки совместимого типа.
7Заземлите внешний проводник на участках, предписанных проектом. Для длинных трасс — промежуточные точки.
8После монтажа выполните измерение покрытия и КСВ. Дополнительно — проверка функциональной целостности при имитации термического воздействия (если требуется проектом).

Опции по запросу

Стоимость и сроки изготовления опций — по запросу у менеджера.

Внешняя оболочка Согласно таблице опций — PE, FRNC, LSZH, специальные пожаробезопасные компаунды. Выбор зависит от категории функциональной целостности проекта.

Категория функциональной целостности E30 / E60 / E90 (по EN 50200, IEC 60331) — в зависимости от требований заказчика. Подтверждается заводским сертификатом.

Цвет внешней оболочки Чёрный — стандарт. По запросу — другие цвета для маркировки трасс в зависимости от системы (мобильная связь / транковая радиосвязь / аварийные системы).

Длина барабана По запросу. Большие длины для метрополитена согласовываются с производственным графиком завода.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Что такое "функциональная целостность" кабеля и зачем она нужна?Функциональная целостность (Functional Integrity, FE / E30–E180) — способность кабеля сохранять работоспособность во время пожара заданное время. Это нужно для систем безопасности, которые должны работать именно тогда, когда всё горит: аварийная связь, оповещение, эвакуационное освещение, дымоудаление. RFXT с микалентой обеспечивает категории E30, E60 или E90 (30, 60 или 90 минут работоспособности) в зависимости от исполнения внешней оболочки и схемы прокладки. Конкретная категория подтверждается заводским сертификатом и подбирается под нормы проекта.

Чем RFXT отличается от RFX по излучающей части?У RFX 1/2" внешний проводник — гофрированная медная трубка с одной продольной боковой прорезью. У RFXT 7/8" — медная лента с периодическими прорезями (щелями), расположенными через равные интервалы по длине. Принцип излучения тот же — формирование ближнего поля через несплошную структуру внешнего проводника. Конкретное распределение поля и параметры coupling loss будут отличаться, что учитывается в проектном расчёте покрытия.

Можно ли использовать RFXT в обычных тоннелях без особых пожарных требований?Технически — да, по электрике это полноценный leaky feeder 7/8". Но это будет переплата: микалента и более сложный комплекс сертификации делают RFXT дороже базового RFX 1/2". Если объект не требует функциональной целостности при пожаре — использовать обычный RFX будет экономичнее. RFXT нужен там, где нормы или ТЗ прямо требуют огнезащищённое исполнение.

Какая официальная гарантия на кабель Draka?Гарантия производителя — 12 месяцев со дня поставки. Кабель поставляется с сертификатами соответствия и протоколами заводских испытаний. По запросу — полный пакет документов для тендеров и проектной документации.

Какая минимальная партия и сроки поставки?Кабель поставляется на барабанах. Базовая длина барабана зависит от типоразмера: для 1/2" обычно 500 м, для 7/8" — 200–300 м, для 1 5/8" — 100–150 м. Точная длина и срок — по запросу. Часть позиций может быть на складе в Москве, остальное — под заказ от производителя (срок 6–12 недель).

Можно ли использовать кабель Draka с разъёмами других производителей?Да. Кабель Draka соответствует международным стандартам типоразмеров (1/4", 3/8", 1/2", 7/8", 1 5/8"), поэтому совместим с разъёмами RFS, Andrew/CommScope, Spinner, Huber+Suhner и других производителей под аналогичные размеры. Главное — точно подобрать разъём под конкретный типоразмер и конструкцию (под медь / CCA / гофрированную трубку).

Гарантии и сервис

Гарантия

3 года от производителя

При соблюдении условий эксплуатации.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить DRAKA RFXT 7/8" -50

Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Внутренний проводник: Медная трубка, Ø 9.0 мм
Диэлектрик: Вспененный полиэтилен, Ø 23.2 мм
Внешний проводник: Медная лента с периодическими прорезями, Ø 23.5 мм
Огнезащитная оболочка: Микалента, Ø 23.7 мм
Внешняя оболочка: Согласно таблицы опций, Ø 28.7 мм
Волновое сопротивление, Ом: 50 ± 2
Обратные потери, дБ: 18
Скорость распространения: 0.88
Погонная ёмкость, пФ/м: 76
Максимальная частота, МГц: 5100
Сопротивление постоянному току. Внутренний / внешн 0.16 / 1.11
Вес, кг/км: 660
Растягивающее усилие, N: 2300
Минимальный радиус изгиба, мм: 400
Диапазон рабочих температур, °C: -55...+80
Рекомендуемое расстояние между зажимами, м: 1.0
