Кабель радиоизлучающий Draka RFX 1/2”-50

Name: Кабель радиоизлучающий Draka RFX 1/2”-50
Price: 508.06000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 10824

Узнать о доставке

Кабель радиоизлучающий Draka RFX 1/2”-50

Производитель:
Draka NK

Все товары бренда

Только оригинальные
товары бренда

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/kabel_radioizluchayushchiy_draka_rfx_1_2_50/

Распечатать страницу

508 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

DRAKA · Серия RFX 1/2"

Кабель радиоизлучающий Draka RFX 1/2" -50 — leaky feeder 50 Ом для тоннелей, метро, подземных парковок

Радиоизлучающий коаксиальный кабель Draka RFX 1/2" с импедансом 50 Ом — принципиально другой тип кабеля, излучающий радиосигнал равномерно вдоль всей длины трассы. Внешний проводник — гофрированная медная трубка с продольной боковой прорезью, через которую формируется ближнее поле для покрытия зоны вокруг кабеля. Применяется в тоннелях, метрополитене, подземных парковках, шахтах и других протяжённых закрытых пространствах, где обычная антенна не обеспечит равномерного покрытия.

Радиоизлучающий · 50 Ом Leaky feeder 1/2" CCA · FPE До 9,8 ГГц

1/2"

Типоразмер

50 ± 2

Импеданс, Ом

9,8 ГГц

Макс. частота

18 дБ

Обратные потери

0,22

Вес, кг/м

120 мм

Радиус изгиба

О модели

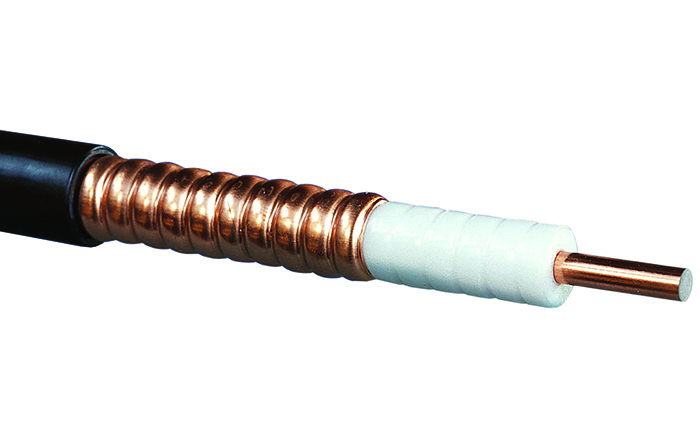

Draka RFX 1/2" -50 — радиоизлучающий кабель (leaky feeder, излучающий фидер), который работает одновременно как линия передачи и как распределённая антенна. Конструкция: внутренний проводник — омеднённый алюминиевый провод, Ø 4,8 мм, диэлектрик — вспененный полиэтилен (FPE), Ø 12,1 мм, внешний проводник — гофрированная медная трубка с одной боковой прорезью, Ø 13,9 мм, оболочка — полиэтилен. Прорезь во внешнем проводнике формирует управляемое ближнее поле, которое излучается вдоль трассы и создаёт зону уверенного приёма по обе стороны от кабеля. Импеданс 50 ± 2 Ом, максимальная рабочая частота 9,8 ГГц, обратные потери 18 дБ, скорость распространения 0,88. Применяется на участках, где обычная антенно-фидерная система непригодна: длинные тоннели, метро, подземные парковки, шахты, переходы.

Главное отличие RFX от обычного коаксиала — он специально излучает. Если в RFA/RFF любое излучение наружу считается дефектом и борьба за полную экранировку, то в RFX излучение — рабочий механизм. Кабель прокладывается вдоль трассы, и зона покрытия идёт по обе стороны от него на дистанцию от нескольких метров до десятков метров (зависит от частоты, мощности и среды).

Ключевые преимущества

Равномерное покрытие вдоль трассы Радиосигнал излучается по всей длине кабеля — нет мёртвых зон, типичных для систем с дискретными антеннами в тоннелях.

Решение для замкнутых пространств Метро, тоннели, шахты, подземные парковки — везде, где обычная антенна не справится с протяжённой геометрией.

Широкий частотный диапазон До 9,8 ГГц — покрытие GSM, UMTS, LTE, 5G NR sub-6, TETRA, профессиональной радиосвязи в одной системе.

Управляемая направленность Прорезь во внешнем проводнике задаёт направление излучения — кабель можно ориентировать для оптимизации зоны покрытия.

Тоннельные системы связи Стандарт оснащения протяжённых тоннельных сооружений — автомобильные, железнодорожные, метрополитен.

Полиэтиленовая оболочка Светостабилизированный PE устойчив к УФ, влаге, низким температурам — пригоден для разной среды эксплуатации.

Диапазон −55…+80°C Стабильные параметры в широком температурном диапазоне — от северных тоннелей до южных подземных парковок.

Гарантия и сертификация 12 месяцев официальной гарантии. Сертификаты для проектной документации — по запросу.

Что означают стандарты защиты

50 Ом

Стандартный импеданс радиочастотных трасс — согласован с большинством антенн и передатчиков радиосвязи.

FPE

Физически вспененный полиэтилен — диэлектрик с низкими диэлектрическими потерями и высокой скоростью распространения.

Leaky feeder

Радиоизлучающий (излучающий) фидер — кабель, работающий одновременно как линия передачи и как распределённая антенна за счёт прорезей во внешнем проводнике.

Coupling loss

Параметр связи между кабелем и приёмником на заданной дистанции. Чем меньше coupling loss, тем сильнее сигнал у приёмника на расстоянии от кабеля.

Технические характеристики

Конструкция
Внутренний проводник	Омеднённый алюминиевый провод (CCA), Ø 4,8 мм
Диэлектрик	Вспененный полиэтилен (FPE), Ø 12,1 мм
Внешний проводник	Гофрированная медная трубка с одной боковой прорезью, Ø 13,9 мм
Оболочка	Полиэтилен (PE)
Цвет оболочки	Чёрный

Электрические параметры
Волновое сопротивление	50 ± 2 Ом
Обратные потери	18 дБ
Скорость распространения	0,88
Погонная емкость	76 пФ/м
Максимальная рабочая частота	9 800 МГц (9,8 ГГц)
Сопротивление пост. току — внутр. / внеш.	1,44 / 2,24 Ом/км

Механические параметры
Масса	220 кг/км (~0,22 кг/м)
Растягивающее усилие	2 550 Н
Минимальный радиус изгиба	120 мм

Условия эксплуатации
Рабочий температурный диапазон	−55 до +80°C
Прокладка	Тоннели, шахты, метро, подземные парковки — протяжённые закрытые пространства
Длина в барабане	По запросу — типично 500 м

Сравнение с похожими моделями

RFX 1/2" принципиально отличается от стандартных коаксиалов 1/2" по назначению: это распределённая антенна, а не просто линия передачи. Ниже сравнение с обычными 1/2" кабелями и с более крупной радиоизлучающей моделью RFXT 7/8".

Параметр	RFX 1/2" ◀	RFXT 7/8"	RFA 1/2"	RFF 1/2"
Типоразмер	1/2"	7/8"	1/2"	1/2"
Тип	Радиоизлучающий	Радиоизл. огнезащ.	Обычный фидер	Гибкий фидер
Импеданс	50 ± 2 Ом	50 ± 2 Ом	50 ± 1 Ом	50 ± 1 Ом
Макс. частота	9,8 ГГц	5,1 ГГц	9,8 ГГц	12,5 ГГц
Назначение	Тоннели, метро	Огнестойкие тоннели	Магистр. БС	Гибкая прокладка
Вес	0,22 кг/м	0,66 кг/м	0,23 кг/м	0,19 кг/м
Радиус изгиба	120 мм	400 мм	70 мм	15 мм
Огнестойкость	—	Микалента	—	—
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда выбрать какой кабель • RFX 1/2" — стандартный выбор для тоннельных систем связи 1/2": автомобильные тоннели, паркинги, переходы, шахты.
• RFXT 7/8" — крупнее, с огнезащитой (микалента) — для метрополитена и пожароопасных тоннелей с повышенными нормами безопасности.
• RFA 1/2" — обычный фидер, НЕ замена RFX: он наоборот специально экранирован, не излучает.
• RFF 1/2" — гибкая модификация обычного фидера, тоже не излучающая — для jumper-линий внутри шкафов.

Области применения

Автомобильные и железнодорожные тоннели

Покрытие сотовой связи и профессиональной радиосвязи по всей длине тоннеля.

Метрополитен

Системы связи в перегонах между станциями, тоннелях метро, переходах.

Подземные парковки и автостоянки

Покрытие сотовой связи и систем экстренной связи в многоуровневых паркингах.

Шахты и горные выработки

Связь в добывающей промышленности, аварийная связь, диспетчеризация.

Технологические переходы

Длинные технические коридоры на промышленных объектах.

Закрытые крупные сооружения

Стадионы, выставочные комплексы, ангары — равномерное покрытие при сложной геометрии.

Монтаж и настройка

1Спроектируйте трассу с учётом ориентации излучающей прорези: она должна быть направлена в зону покрытия. На криволинейных участках планируйте монтаж так, чтобы прорезь не оказалась направленной в стену тоннеля.
2Рассчитайте бюджет потерь по длине: для leaky feeder помимо погонного затухания учитывается ещё coupling loss — ослабление сигнала между кабелем и точкой приёма. Для длинных трасс ставят промежуточные усилители (line amplifiers).
3Прокладывайте кабель параллельно оси тоннеля, на типовой высоте 2,5–3,5 м от пола — чтобы зона покрытия попадала на уровень мобильных устройств.
4Соблюдайте минимальный радиус изгиба 120 мм. Растягивающее усилие при протяжке не более 2 550 Н.
5Закрепляйте кабель в специальных кронштейнах с заданной ориентацией прорези. Шаг крепления 1–1,5 м, на криволинейных участках — чаще.
6Заземлите внешний проводник с обоих концов трассы через комплект заземления 1/2". Для длинных трасс — промежуточные точки.
7После монтажа выполните измерение покрытия: drive-test или walk-test по тоннелю с измерителем уровня сигнала. Контрольные точки — каждые 50–100 м.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Как излучающий кабель отличается от антенно-фидерной системы с дискретными антеннами?В обычной системе раз в 100–300 м ставится антенна, между ними — экранированный фидер. У такой схемы получаются провалы покрытия между антеннами, особенно в криволинейных тоннелях, и резкие переходы уровня сигнала на стыках зон. У leaky feeder покрытие непрерывное по всей длине — кабель сам и линия передачи, и распределённая антенна. На прямых длинных тоннелях это даёт более стабильный сигнал и упрощает проектирование. Зато общий бюджет потерь у leaky feeder выше: кроме обычного затухания добавляется coupling loss.

Какая дальность приёма от радиоизлучающего кабеля?Coupling loss (потери связи) типично от 60 до 80 дБ на расстоянии 2–6 м от кабеля — зависит от частоты, типа кабеля и среды. На стандартном RFX 1/2" на частоте 900 МГц уверенный приём мобильным устройством получается в зоне до 5–8 метров от трассы, на частоте 2100 МГц — до 3–5 метров. В реальном тоннеле также влияют отражения от стен, потери в материале стен, температура. Конкретные значения уточняются расчётом и измерением на этапе пусконаладки.

Можно ли использовать leaky feeder в системе с мощным передатчиком?Можно, но с ограничениями. RFX 1/2" рассчитан на типовые мощности систем DAS и in-tunnel coverage — обычно 1–20 Вт на ввод. Для высокомощных систем нужен расчёт по тепловому режиму и проверка стойкости разъёмов. Если требуется огнестойкое исполнение (например, для метро) — используйте RFXT 7/8" с микалентой.

Какая официальная гарантия на кабель Draka?Гарантия производителя — 12 месяцев со дня поставки. Кабель поставляется с сертификатами соответствия и протоколами заводских испытаний. По запросу — полный пакет документов для тендеров и проектной документации.

Какая минимальная партия и сроки поставки?Кабель поставляется на барабанах. Базовая длина барабана зависит от типоразмера: для 1/2" обычно 500 м, для 7/8" — 200–300 м, для 1 5/8" — 100–150 м. Точная длина и срок — по запросу. Часть позиций может быть на складе в Москве, остальное — под заказ от производителя (срок 6–12 недель).

Можно ли использовать кабель Draka с разъёмами других производителей?Да. Кабель Draka соответствует международным стандартам типоразмеров (1/4", 3/8", 1/2", 7/8", 1 5/8"), поэтому совместим с разъёмами RFS, Andrew/CommScope, Spinner, Huber+Suhner и других производителей под аналогичные размеры. Главное — точно подобрать разъём под конкретный типоразмер и конструкцию (под медь / CCA / гофрированную трубку).

Гарантии и сервис

Гарантия

3 года от производителя

При соблюдении условий эксплуатации.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить DRAKA RFX 1/2" -50

Доставка по всей России · Гарантия 3 года · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Внутренний проводник: Омедненный алюминиевый провод (4.8 мм)
Диэлектрик: Вспененный полиэтилен, (12.1 мм)
Внешний проводник: Гофрированная одной боковой прорезью медная трубка, (13.9 мм)
Волновое сопротивление, Ом: 50 ± 2
Обратные потери, дБ: 18
Скорость распространения: 0.88
Погонная ёмкость, пФ/м: 76
Максимальная частота, МГц: 9800
Сопротивление постоянному току. Внутренний / внешн 1.44 / 2.24
Вес, (полиэтиленовая оболочка) кг/км: 220
Растягивающее усилие, N: 2550
Минимальный радиус изгиба, мм: 120
Диапазон рабочих температур, °C: -55...+80
