Механические свойства
|
Диаметр по диэлектрику (мм) |
32.7 |
|
Диаметр по оболочке (мм) |
38.4 |
|
Внутренний провод , нар. диам. (мм) |
13.1 |
|
Внешний провод, внеш. диам. (мим) |
35.8 |
|
Вес (кг/мм) |
0.99 |
|
Мин. радиус изгиба, один изгиб (мм) |
200 |
|
Мин. радиус изгиба, повторный изгиб (мм) |
380 |
|
Сила растяжения (Н) |
2500 |
|
Рабочая температура (град. Цельсия) |
-40°C~+70°C |
Электрические свойства
|
Импеданс (Q) |
50±1 |
|
Относительная скорость распространения (%) |
88 |
|
Емкость (пФ/м) |
76 |
|
Минимальное сопротивление изоляции (пост, ток, 500 В. 1 мин) |
3000 MQ-км |
|
Пиковая номинальная мощность (кВт) |
200 |
|
КСВН (коэффициент стоячей волны по напряжению) |
для 800~1000 равен 1.09 |
|
для 1700~2300 равен 1.09 |
Значения затухания и номинальная мощность
| Частота (МГц) | Затухание (дБ/100 м) | Номинальная мощность (кВт) | Частота (МГц) | Затухание (дБ/100 м) | Номинальная мощность (кВт) |
| 100 | 0.81 | 13.00 | 2000 | 4.38 | 2.65 |
| 150 | 1.01 | 10.50 | 2100 | 4.50 | 2.55 |
| 200 | 1.18 | 9.05 | 2200 | 4.64 | 2.50 |
| 300 | 1.48 | 7.30 | 2400 | 4.91 | 2.30 |
| 450 | 1.84 | 5.90 | 2500 | 5.02 | 2.25 |
| 500 | 1.95 | 5.60 | 2700 | 5.27 | 2.20 |
| 700 | 2.36 | 4.80 | 3000 | 5.62 | 2.10 |
| 800 | 2.41 | 4.35 | |||
| 900 | 2.72 | 4.10 | |||
| 1000 | 2.90 | 3.85 | |||
| 1500 | 3.68 | 3.10 | |||
| 1800 | 4.11 | 2.80 |

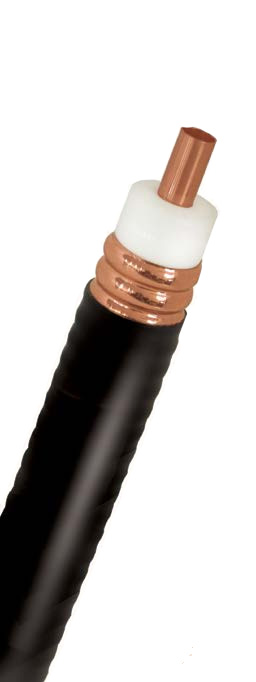

Поставляем Коаксиальный кабель HCTAY(Z)-50-32(1-1/4”) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
