Кабель характеризуется большой дальностью электромагнитного излучения и подходит для покрытия закрытых помещений, таких как железнодорожные туннели, туннели высокоскоростных железных дорог, подземные парковки и т.д. Он обладает высокими характеристиками излучения и равномерными колебаниями в узком диапазоне.
Лучший рабочий диапазон частот: 300 ~ 500 МГц
Характеристики продукции
|
Тип кабеля |
Излучающий |
|
Размер |
1-1/4" |
|
Материал внутреннего проводника / нар. диам. |
Медная трубка / 13.1 мм |
|
Изолирующий материал |
Вспененный полиэтиленовый диэлектрик |
|
Материал наружного проводника / нар. диам. |
Перекрывающаяся медная фольга / 33.6 мм |
|
Материал оболочки |
Полиолефин с малым выделением дыма без галогенов (LSOH) |
|
Диаметр по оболочке/цвет |
38.0 мм / черный |
|
Вес |
800 кг/км |
Механические характеристики
|
Сила растяжения |
>2300 Н |
|
Минимальный радиус изгиба, один изгиб |
500 мм |
|
Указатель настройки щелей |
Направляющие напротив щелей |
|
Минимальное расстояние до стены |
100 мм |
|
Рекомендуемое расстояние до зажима |
1~1.2 м |
|
Температура установки |
-25~+60°C |
|
Рабочая температура |
-40~+85°C |
|
Температура хранения |
-70~+85°C |
Электрические характеристики
|
Частота среза |
Непрерывные полосы частот на рабочей частоте |
|
Поляризация |
Вертикальная |
|
КСВН (коэффициент стоячей волны по напряжению) |
1.3 |
|
Импеданс |
50±2 О |
|
Круговое сопротивление по пост. току |
3 О/км |
|
Диэлектрическая прочность |
15000 В (пост. ток, 1 мин) |
|
Минимальное сопротивление изоляции |
5000 MQ-km |
|
Напряжение проверки оболочки разрядом |
8000 В (пер. ток) |
|
Мощность пика |
200 кВт |
|
Скорость |
88 % |
|
Частота (МГц) |
Затухание (дБ/100 м, 20°C) |
Потери ввода-вывода ( 50% / 95%, 2 м, дБ) |
|
350 |
1,93 |
66/76 |
|
450 |
2.21 |
67/77 |
Диапазон: потери ввода-вывода: ±5 dB, Затухание: ±10 %
Примечания.
Потери ввода-вывода и затухание с помощью метода диэлектрической постоянной в соответствии со стандартами IEC 61196-4

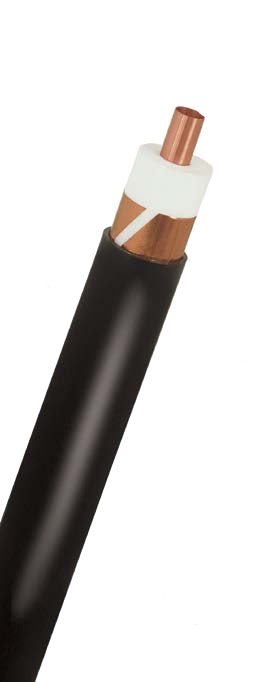

Поставляем Коаксиальный кабель HLRCTSLYZ-50-32 (1-1/4”) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
