Кабель характеризуется большой дальностью электромагнитного излучения и подходит для покрытия закрытых помещений, таких как железнодорожные туннели, туннели высокоскоростных железных дорог, подземные парковки и т.д. Он обладает высокими характеристиками излучения и равномерными колебаниями в узком диапазоне.
Наилучший диапазон рабочих частот: 300~900 МГц
Характеристики продукции
|
Тип кабеля |
Излучающий |
|
Размер |
1-5/8" |
|
Материал внутреннего проводника / нар. диам. |
Спиральная медная трубка/ 17.3 мм |
|
Изолирующий материал |
Вспененный полиэтиленовый диэлектрик |
|
Материал наружного проводника / нар. диам. |
Перекрывающаяся медная фольга / 43.5 мм |
|
Материал оболочки |
Полиолефин с малым выделением дыма без галогенов (LSOH) |
|
Диаметр по оболочке/цвет |
48.0 мм / черный |
|
Вес |
1000 кг/км |
Механические характеристики
|
Сила растяжения |
>3000 Н |
|
Минимальный радиус изгиба, один изгиб |
700 мм |
|
Указатель настройки щелей |
Направляющие напротив щелей |
|
Минимальное расстояние до стены |
100 мм |
|
Рекомендуемое расстояние до зажима |
1~1.5 м |
|
Температура установки |
-25~+60°C |
|
Рабочая температура |
-40~+85°C |
|
Температура хранения |
-70~+85°C |
Электрические характеристики
|
Частота среза |
510~530 МГц и ее гармоники |
|
Поляризация |
Вертикальная |
|
КСВН (коэффициент стоячей волны по напряжению) |
1.3 |
|
Импеданс |
50±2 О |
|
Круговое сопротивление по пост. току |
3 О/км |
|
Диэлектрическая прочность |
15000 В (пост. ток, 1 мин) |
|
Минимальное сопротивление изоляции |
5000 MQ-km |
|
Напряжение проверки оболочки разрядом |
8000 В (пер. ток) |
|
Мощность пика |
310 кВт |
|
Скорость |
89 % |
|
Частота (МГц) |
Затухание (дБ/100 м, 20°C) |
Потери ввода-вывода ( 50% / 95%, 2 м, дБ) |
|
150 |
0.88 |
75/84 |
|
350 |
1.45 |
69/76 |
|
450 |
1.71 |
70/75 |
|
800 |
2.45 |
68/72 |
|
900 |
2.70 |
69/73 |
Диапазон: потери ввода-вывода: ±5 dB, Затухание: ±10 %
Примечания.
Потери ввода-вывода и затухание с помощью метода диэлектрической постоянной в соответствии со стандартами IEC 61196-4

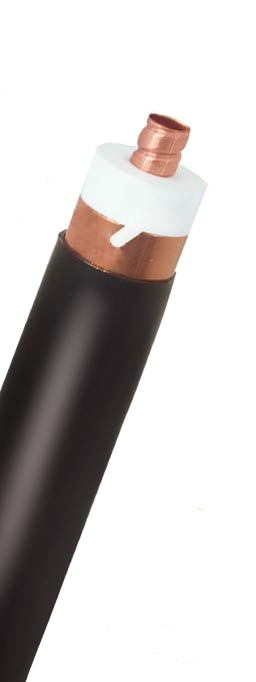

Поставляем Коаксиальный кабель HLRHTSMYZ-50-42 (1-5/8”) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
