Кабель применим для обеспечения высокой плотности покрытия в длинных, узких и закрытых помещениях, таких как шахты, здания, лифты и т.д. Он имеет небольшие колебания электромагнитной плотности и равномерное покрытие в широкополосном режиме.
Характеристики продукции
|
Тип кабеля |
Для связи |
|
Размер |
1-1/4"" |
|
Материал внутреннего проводника / нар. диам. |
Медная трубка/ 13,1 мм |
|
Изолирующий материал |
Вспененный полиэтиленовый диэлектрик |
|
Материал наружного проводника / нар. диам. |
Кольцеобразная развальцованная рифленая медная трубка/ единичные щели |
|
Материал оболочки |
Полиолефин с малым выделением дыма без галогенов (LSOH) |
|
Диаметр по оболочке/цвет |
38.4 мм / черный |
|
Вес |
850 кг/км |
Механические характеристики
|
Сила растяжения |
>2600 Н |
|
Минимальный радиус изгиба, один изгиб |
500 мм |
|
Указатель настройки щелей |
Направляющие напротив щелей |
|
Минимальное расстояние до стены |
100 мм |
|
Рекомендуемое расстояние до зажима |
1~1.2 м |
|
Температура установки |
-25~+60°C |
|
Рабочая температура |
-40~+85°C |
|
Температура хранения |
-70~+85°C |
Электрические характеристики
|
Частота среза |
50~3000 МГц |
|
Поляризация |
Вертикальная |
|
КСВН (коэффициент стоячей волны по напряжению) |
1.3 |
|
Импеданс |
50±2 О |
|
Круговое сопротивление по пост. току |
3 О/км |
|
Диэлектрическая прочность |
10000 В (пост. ток, 1 мин) |
|
Минимальное сопротивление изоляции |
5000 MQ-km |
|
Напряжение проверки оболочки разрядом |
8000 В (пер. ток) |
|
Мощность пика |
200 кВт |
|
Скорость |
88 % |
|
Частота (МГц) |
Затухание (дБ/100 м, 20°C) |
Потери ввода-вывода ( 50% / 95%, 2 м, дБ) |
|
150 |
1.20 |
67/75 |
|
450 |
2.30 |
73/83 |
|
800 |
3.25 |
75/85 |
|
900 |
3.60 |
76/86 |
|
1800 |
6.00 |
77/88 |
|
2200 |
6.20 |
78/87 |
|
2400 |
6.90 |
80/88 |
Диапазон: потери ввода-вывода: ±5 dB, Затухание: ±10 %
Примечания.
Потери ввода-вывода и затухание с помощью метода диэлектрической постоянной в соответствии со стандартами IEC 61196-4

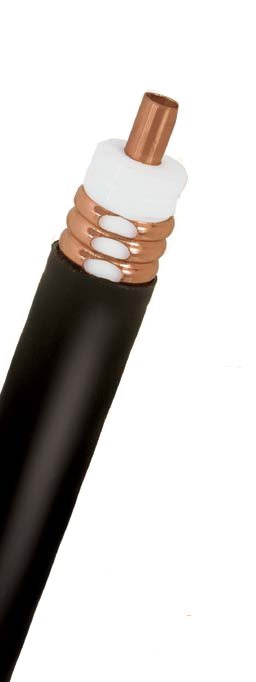

Поставляем Коаксиальный кабель HLCTAYZ-50-32-C1 (1-1/4”) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
