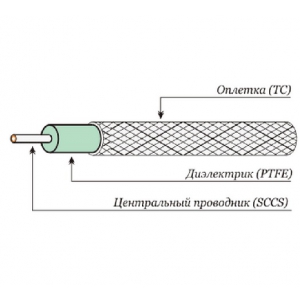

Высококачественный коаксиальный кабель Radiolab SF-086 FEP предназначен для передачи высокочастотных сигналов в СВЧ-аппаратуре. Благодаря использованию фторопластовых материалов (FEP и PTFE) и луженой медной оплетки, кабель сочетает в себе отличные электрические характеристики, механическую гибкость и устойчивость к внешним воздействиям.
Конструкция кабеля приближает его по параметрам к полужестким (semi-rigid) кабелям, сохраняя при этом возможность ручной формовки (Hand-formable). Это делает его удобным для монтажа в условиях плотной компоновки радиоэлектронной аппаратуры.
Высокое экранирование – коэффициент экранирования близок к теоретически возможному, что обеспечивает защиту от помех.
Фторопластовая изоляция (FEP) – устойчива к высоким температурам, химическим воздействиям и влаге.
Тефлоновый диэлектрик (PTFE) – обеспечивает низкие потери сигнала и высокую электрическую стабильность.
Луженая медная оплетка (100% покрытие оловом) – улучшает паяемость и защищает от коррозии.
Гибкость и формовка – сохраняет заданную форму после изгиба, что удобно при монтаже.
Высокая мощность передачи – подходит для приложений с большой мощностью сигнала.
Широкий температурный диапазон – устойчив к экстремальным температурам.
| Параметр | Значение |
|---|---|
| Тип кабеля | Коаксиальный, гибкий, ручной формовки |
| Внешний диаметр | 2.74 мм (по оболочке) |
| Внешняя изоляция | Фторопласт (FEP) |
| Диэлектрик | Фторопласт (PTFE) |
| Экран | Луженая медная оплетка (100% покрытие) |
| Волновое сопротивление | 50 Ом |
| Коэффициент экранирования | Высокий (близок к теоретическому максимуму) |
| Рабочая частота | До нескольких ГГц (точное значение зависит от применения) |
| Максимальная мощность | Высокая (определяется условиями эксплуатации) |
| Температурный диапазон | От -65°C до +200°C (зависит от спецификации) |
| Гибкость | Сохраняет форму после изгиба |
Кабель Radiolab SF-086 FEP – отличное решение для инженеров, требующих высокой стабильности сигнала, минимальных потерь и удобства установки в компактных устройствах.
Характеристики:
Поставляем Коаксиальный кабель Radiolab SF-086 FEP (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
