Комплект заземления Andrew 223700-724
Комплект заземления Andrew (Amphenol) для отвода молниевых импульсов и наведённых токов с экрана коаксиального кабеля 1/2" / 7/8" на заземляющую шину. Обязательный элемент антенно-фидерного тракта на наружной площадке.
О модели

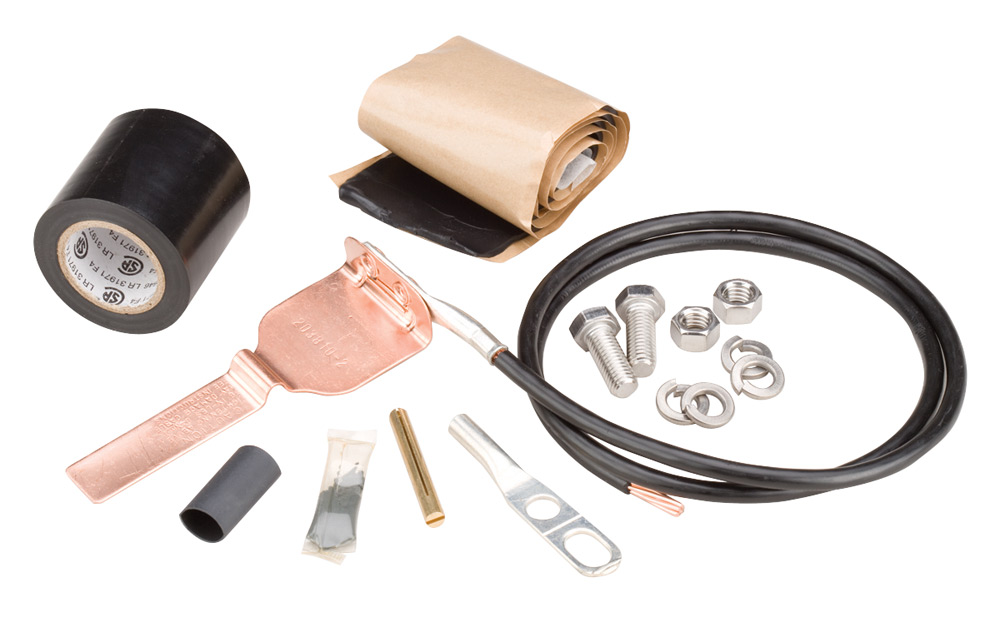

Артикул 223700-74 — комплект заземления Andrew серии HELIAX® SureGround® или Standard. Включает медную перемычку, наконечник, узел крепления и комплект герметизации. Применяется на верхней, нижней и промежуточных точках кабельной трассы.
Ключевые преимущества
Технические характеристики
| Классификация и применение | |
|---|---|
| Артикул | 223700-74 |
| Тип изделия | Grounding kit |
| Бренд / серия | HELIAX® |
| Номинальный размер | 1/2 in | 7/8 in |
| Материал перемычки | Copper |
| Тип кабеля для заземления | Corrugated |
| Тип комплекта заземления | Universal Grounding Kits |
| Тип наконечника | Two-hole lug |
| Конструкция и эксплуатация | |
|---|---|
| Рабочая температура | -40 °C to +85 °C |
| Соответствие | ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Области применения
Монтаж и настройка
- 1Сверьте артикул с диаметром и типом кабеля по проектной спецификации.
- 2Удалите оболочку кабеля на длину, указанную в даташите (Cable Jacketing Removal Length).
- 3Установите контактную пластину/хомут на оголённый внешний проводник.
- 4Подсоедините медную перемычку к заземляющей шине через двухдырочный наконечник.
- 5Загерметизируйте узел бутилкаучуковой и PVC-лентой из комплекта.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
С этим товаром обычно берут
Купить Andrew 223700-74
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
- Номинальный размер 2-1/4 | 3 дюйма
- Размер волновода: WR430 | WG8 | R22
- Длина соединяющего проводника 1524 мм
- Длина очищаемого участка кабеля, максимальная 59 мм
- Длина очищаемого участка кабеля, минимальная 56 мм
- Совместимый диаметр, максимальный 78,7 мм
- Совместимый диаметр, минимальный 58,7 мм
- Метод теста заземления MIL-STD-188-124 A
- Метод теста заземления, присоединения и экранировк MIL-STD-188-124A
- Метод теста молниезащиты IEC 1024-2
- Тип заземленного кабеля Эллиптический волновод, гофрированный
- Тип комплекта заземления Стандартный
- Цвет Черный
- Материал связующего проводника Медь
- Размер связующего проводника 6 калибровочных
- Материал покрытия связующего проводника ПВХ
- Материал заземляющей планки Медь
- Материал заклепки Медь
- Способ герметизации Бутил и изолента
- Метод испытания на коррозионную стойкость MIL-STD-1300, метод 1001
- Метод испытания на обледенение MIL-STD-810, метод 521
- Метод испытания влажности MIL-STD-1344, метод 1002
- Метод испытания погружения, тип защиты IEC 60529: 2001, IP68
- Рабочая температура -40 ° C до +85 ° C
- Размер жилы 3/8 дюйма
- Метод измерения сопротивления MIL-STD-810, метод 505
- Метод испытания на вибрацию MIL-STD-202, метод 214
- Высота упаковки 270 мм
- Длина упаковки 177,8 мм
- Ширина упаковки 57,2 мм
- Вес с упаковкой 0,92 кг
Промышленное оборудование Комплект заземления Andrew 223700-724 от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
