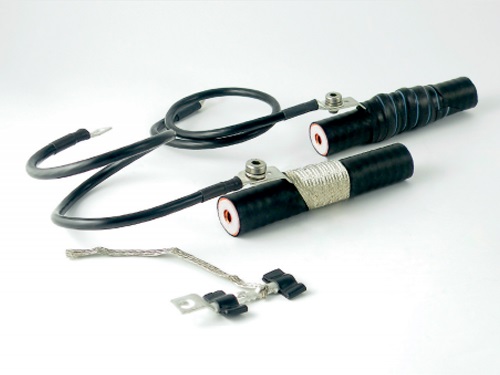

FIMO UEK — универсальный комплект заземления для коаксиальных кабелей и волноводов. В каталоге производителя 8 позиций.
UEK — универсальный комплект заземления для коаксиальных кабелей, эллиптических и прямоугольных волноводов: всего пять размеров на весь ряд кабелей.
Контактная шина из лужёной латуни с внутренней сеткой из лужёной меди обжимается вокруг кабеля и защищается чёрной самослипающейся лентой NAS, стойкой к УФ.
Комплект поставляется с присоединительным проводом 16 мм² длиной 500 мм и винтом M8.
Исполнение UEK M (моноблочное) — провод заземления заранее приклёпан к контактной шине.
Степень защиты IP67, грозоиспытание по IEC 61312-1 уровень III (CESI), переходное сопротивление < 1 мОм, диапазон −50…+80 °C.
| Материал | контактная шина — лужёная латунь; внутренний контакт — сетка из лужёной меди; защита — самослипающаяся лента NAS, чёрная, стойкая к УФ; провод 16 мм² медный в изоляции ПЭ, чёрный, по CEI 20-22; заклёпки (UEK M) — нержавеющая сталь AISI 304 |
|---|---|
| Рабочая температура | -50 … +80 °C |
| Комплектация и совместимость | присоединительный провод 500 мм, винт M8 (UEK), лента NAS |
Модели со ссылкой открывают отдельную карточку; остальные позиции поставляются под заказ по коду производителя.
| Модель | Ø кабеля, мм | Коаксиальные кабели | Эллиптические волноводы | Длина провода L, мм | Код FIMO |
|---|---|---|---|---|---|
| FIMO UEK 1 | 5–11 | RG 223 - RG58 - RG59; RG 8 - RG213/214; 1/4" - 3/8" | 220-380 | 500 | 6115020001 |
| FIMO UEK 1 M | 5–11 | RG 223 - RG58 - RG59; RG 8 - RG 213/214; 1/4" - 3/8" | 220 - 250 - 380 | 500 | 6115050001 |
| FIMO UEK 2 | 12–30 | 1/2"S - 3/8" - 1/2" - 5/8"; 7/8"S - 7/8" | 105-127-130; 150-190 | 500 | 6115020002 |
| FIMO UEK 2 M | 12–30 | 1/2"S - 3/8" - 1/2" - 5/8"; 7/8"S - 7/8" | 105 - 127 - 130; 150 - 190 | 500 | 6115050002 |
| FIMO UEK 3 | 31–60 | 1.1/4" - 1.5/8" - 2.1/4" | 38-46-48-54; 60-70-77-78-90 | 500 | 6115020003 |
| FIMO UEK 3 M | 31–60 | 1.1/4" - 1.5/8" - 2.1/4" | 52 - 54 - 60 - 63 - 64; 70 - 77 - 78 - 90 | 500 | 6115050003 |
| FIMO UEK 4 | 40–115 | 1.1/4" - 1.5/8"; 2.1/4" - 3"; 3.1/8" - 4.1/8" | 38-46-48-54 | 500 | 6115020004 |
| FIMO UEK 5 | 40–223 | 1.1/4" - 1.5/8"; 2.1/4" - 3"; 3.1/8" - 4.1/8" - 5"; 6.1/8" - 8" | 11-15-19-22; 38-46-48-54 | 500 | 6115020005 |
Поставка FIMO под заказ. Пришлите артикулы или коды — подберём типоразмер под ваш кабель и опору, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по каталогу производителя Fi.Mo.Tec. S.p.A. (FIMO, Италия) «Cable Clamps & Fastening Devices», с. 140, 141. Комплектацию и наличие уточняйте при заказе.
Поставляем FIMO UEK - Заземляющие устройства под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
