FIMO CGK M — компактный моноблочный комплект заземления для коаксиального фидера с параллельным выводом провода. В каталоге производителя 5 позиций.
CGK M — компактный моноблочный комплект заземления для радиочастотных коаксиальных кабелей с медным или алюминиевым внешним проводником.
Комплект ставится на участок кабеля со снятой оболочкой и обеспечивает контакт с экраном; провод заземления выходит параллельно кабелю.

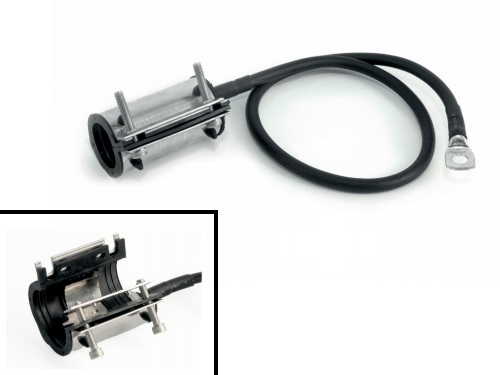

Корпус — гибкая (деформируемая) обойма из нержавеющей стали AISI 304, закрывается прижимной пластиной; внутри — уплотнение из EPDM и контакт из лужёной латуни.
Типоразмеры от 1/2" superflex до 1.5/8"; длина провода заземления 500 мм.
От стандартного комплекта LEK отличается более компактной монолитной конструкцией, от KMT P — гибким металлическим корпусом вместо жёсткой шарнирной скорлупы.
| Материал | корпус — нержавеющая сталь AISI 304; уплотнение — резина EPDM, стойкая к УФ; внутренний контакт — лужёная латунь; провод заземления 16 мм² медный в чёрной изоляции ПВХ по CEI 20-22 (жёлто-зелёный — по запросу), наконечник из лужёной меди под болт ø8 (ø10 — по запросу) |
|---|---|
| Комплектация и совместимость | поставляется с присоединённым проводом заземления длиной 500 мм и кабельным наконечником |
Модели со ссылкой открывают отдельную карточку; остальные позиции поставляются под заказ по коду производителя.

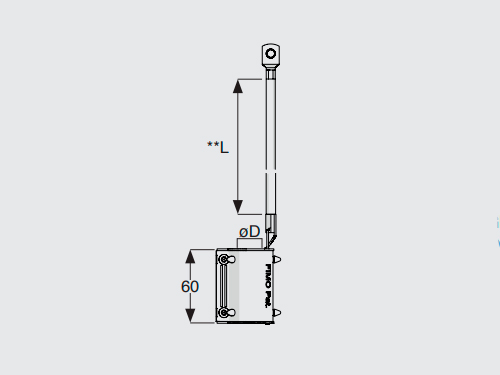

| Модель | Кабель (Ø по оболочке, мм; тип) | øD корпуса, мм | Длина провода L, мм | В коробке, шт | Код FIMO |
|---|---|---|---|---|---|
| FIMO CGK 1.1/4" M | ø 38-40 (1.1/4") | 47 | 500 | 10 | 6115090114 |
| FIMO CGK 1.5/8" M | ø 50-52 (1.5/8") | 57 | 500 | 10 | 6115090158 |
| FIMO CGK 1/2" M | ø 16-17 (1/2") | 24 | 500 | 10 | 6115090012 |
| FIMO CGK 1/2"S M | ø 13-14 (1/2" superflex) | 24 | 500 | 10 | 6115090016 |
| FIMO CGK 7/8" M | ø 26-28 (7/8" + 7/8" superflex) | 35 | 500 | 10 | 6115090078 |
Поставка FIMO под заказ. Пришлите артикулы или коды — подберём типоразмер под ваш кабель и опору, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по каталогу производителя Fi.Mo.Tec. S.p.A. (FIMO, Италия) «Cable Clamps & Fastening Devices», с. 143. Комплектацию и наличие уточняйте при заказе.
Поставляем FIMO CGK M - Заземляющие устройства под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
