Устройства заземления кабеля FIMO. В каталоге производителя 24 позиции.
Сборный раздел объединяет изделия FIMO для заземления коаксиальных кабелей и волноводов на вводе в аппаратную и на мачте.
Сюда входят комплекты заземления на оболочку кабеля (компактные CGK M, пластиковые EGK, мини-комплекты LGK M для тонких кабелей, классические KMT), шины уравнивания потенциалов BEI/BEC/BES, пластина заземления BTC для профилей PCI 40×22.
Комплекты KMT, CGK M, LGK M и EGK ставятся на кабель со снятой оболочкой и соединяются проводом 10–16 мм² с шиной заземления; шины BEI 9x8, BEC 9xM8, BES 16/2x8 рассчитаны на стеновые вводы PMR и PPS.
Для подготовки кабеля к монтажу комплектов в разделе есть стрипперы оболочки SCJ и SPJ.
Модели со ссылкой открывают отдельную карточку; остальные позиции поставляются под заказ по коду производителя.
Шина (планка) заземления — уравнивания потенциалов
| Модель | Отверстия | Длина L, мм | Ширина A, мм | Для стеновых вводов | Код FIMO |
|---|---|---|---|---|---|
| FIMO BEC 20xM8 | 20 x M8 | 300 | 40 | — | 6115179302 |
| FIMO BEC 28xM8 | 28 x M8 | 300 | 50 | — | 6115179305 |
| FIMO BEC 5x10 | 5 x Ø 10,5 | 215 | 30 | — | 6115170510 |
| FIMO BEI 20xM8 | 20 x M8 | 300 | 40 | — | 6115179352 |
| FIMO BES 16/2x8 | 16 x Ø 8.5 | 250 | 50 | PMR, PPS | 6115179307 |
| FIMO BES 16x8 | 16 x Ø 8.5 | 200 | 50 | — | 6115179306 |
| FIMO BES 20xM8 | 16 x M8 | 300 | 40 | — | 6115179303 |
| FIMO BES 5xM8 | 5 x M8 | 170 | 30 | — | 6115179304 |
Пластина заземления с винтом M8 для профиля PCI 40×22
| Модель | Для профиля | В пакете, шт | В коробке, шт | Код FIMO |
|---|---|---|---|---|
| FIMO BTC | PCI 40x22 | 20 | 100 | 6115430009 |
Компактный моноблочный комплект заземления для коаксиального фидера с параллельным выводом провода
| Модель | Кабель (Ø по оболочке, мм; тип) | øD корпуса, мм | Длина провода L, мм | В коробке, шт | Код FIMO |
|---|---|---|---|---|---|
| FIMO CGK 1.1/4" M | ø 38-40 (1.1/4") | 47 | 500 | 10 | 6115090114 |
Компактный комплект заземления в пластиковом корпусе, монтаж без инструмента
| Модель | Кабель (Ø по оболочке, мм; тип) | øD корпуса, мм | Длина провода L, мм | В коробке, шт | Код FIMO |
|---|---|---|---|---|---|
| FIMO EGK 7/8" M | ø 26-28 (7/8" + 7/8" superflex) | 37.5 | 500 | 10 | 6115080078 |
| FIMO EGK 1.1/4" M | ø 38-40 (1.1/4") | 49.5 | 500 | 10 | 6115080114 |
| FIMO EGK 1.5/8" M | ø 50-52 (1.5/8") | 61.5 | 500 | 10 | 6115080158 |
Мини-комплект заземления для тонких коаксиальных кабелей RG и RF
| Модель | Кабель (Ø по оболочке, мм; тип) | øD корпуса, мм | Длина провода L, мм | В коробке, шт | Код FIMO |
|---|---|---|---|---|---|
| FIMO LGK 6 M | ø 5 - 6 (RG 223-RG 58) | 21 | 500 | 10 | 6115090006 |
| FIMO LGK 7 M | ø 6 - 7 (RG59) | 21 | 500 | 10 | 6115090007 |
| FIMO LGK 9 M | ø 8 - 9 (1/4") | 21 | 500 | 10 | 6115090009 |
Инструмент для снятия оболочки коаксиального кабеля
| Модель | Ø кабеля, мм | Коаксиальные кабели | В коробке, шт | Код FIMO |
|---|---|---|---|---|
| FIMO SCJ 1 | 4.8 -7.5 | RG | 1 | U321070001 |
| FIMO SCJ 15 | 8 - 13 | RG 213 - RG 214 | 1 | U321070015 |
| FIMO SPJ 16 | 4 - 16 | 1/4", 3/8", 1/2" | 1 | U321010016 |
| FIMO SPJ 27 | 8 - 28 | 1/2", 5/8", 7/8" | 1 | U321010027 |
| FIMO SPJ 35 | 28 - 35 | 7/8" | 1 | U321010035 |
| FIMO SPJ 50 | 35 - 50 | 1.1/8", 1.1/4", 1.5/8" | 1 | U321010050 |

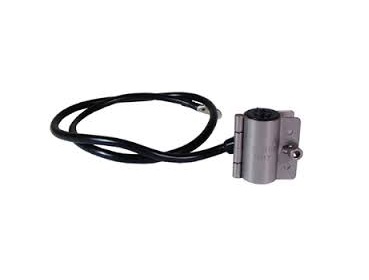

Комплект заземления для гофрированного коаксиального кабеля в шарнирном корпусе из нержавеющей стали
| Модель | Кабель (тип; Ø по оболочке, мм) | øD корпуса, мм | Длина провода L, мм | В коробке, шт | Код FIMO |
|---|---|---|---|---|---|
| FIMO KMT 7/8"- P E | 7/8"+ 7/8" superflex (ø 26-28) | 36 | 500 | 10 | 6115409078 |
| FIMO KMT 9 P E | 1/4" superflex (ø 8-9) | 19 | 500 | 10 | 6115409009 |
Эти позиции тоже поставляются под заказ; характеристики и сроки уточняйте у менеджера.
Поставка FIMO под заказ. Пришлите артикулы или коды — подберём типоразмер под ваш кабель и опору, ответим с ценой и сроком в течение рабочего дня.
Характеристики приведены по каталогу производителя Fi.Mo.Tec. S.p.A. (FIMO, Италия) «Cable Clamps & Fastening Devices». Комплектацию и наличие уточняйте при заказе.
Поставляем Устройства заземления кабеля FIMO под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
