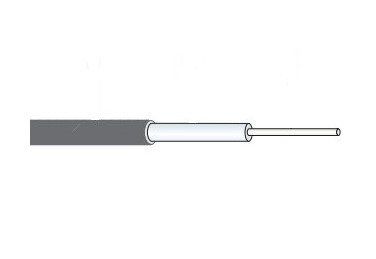

UT-056 — semi-rigid коаксиальный кабель 0.056" 50 Ом, расширенная температура до +175 °C
Semi-rigid коаксиальный кабель Micro-Coax 0.056" (1,422 мм) с импедансом 50 Ом и расширенным температурным диапазоном −55/+175 °C. Outer integrity до +200 °C. Промежуточный размер между UT-047 (0.047") и UT-070 (0.070"). Центр SPCW 0,287 мм, внешний проводник цельномедный, диэлектрик PTFE. Higher Order Mode 109 ГГц — работа до 90 ГГц. Применяется в высокотемпературных микро-волновых сборках и промышленной аппаратуре с тепловыми источниками.
Semi-rigid 0.056"50 Ом+175 °COuter 200 °CДо 90 ГГцRoHS
0.056"
Наружный Ø (1,42 мм)
О модели
UT-056 — уникальный одиночный артикул Micro-Coax с расширенным температурным диапазоном. Главная особенность — рабочая температура до +175 °C (vs +125 у большинства PTFE-кабелей) и outer integrity до +200 °C. Это делает его пригодным для применений рядом с тепловыми источниками: авиадвигатели, плазменные технологические камеры, высокотемпературные промышленные печи. Электрически аналогичен UT-047 (тот же 50 Ом, центр SPCW 0,287 мм, параметры близкие), но в чуть большем наружном диаметре 1,422 мм. Higher Order Mode 109 ГГц обеспечивает работу до 90 ГГц.
UT-056 — "горячий" microwave кабель: рабочая температура до +175 °C. Промежуточный размер между UT-047 и UT-070. Без MIL-сертификации.
Ключевые преимущества
Темп. до +175 °CРабочая температура +175 °C — на 50 °C выше стандартных PTFE-кабелей. Outer integrity +200 °C.
Работа до 90 ГГцHigher Order Mode 109 ГГц. Полная mmWave-полоса.
Промежуточный размер 0.056"Наружный диаметр 1,422 мм — промежуточный между UT-047 (1,194) и UT-070 (1,778).
Мощность 110 Вт @0,5 ГГцCW power handling выше чем у UT-047-M17 (80,5 Вт) благодаря большему диаметру.
Радиус 3,18 ммМинимальный внутренний радиус 3,175 мм. SPC центр + Cu outer + PTFE.
Стандартное затуханиеЗатухание идентично UT-047-M17 (одинаковый центр SPCW). Достаточно низкое для применений до 90 ГГц.
Что означают обозначения
Semi-Rigid
Полугибкая конструкция с гофрированным медным внешним проводником.
SPCW
Silver-Plated Copper-Weld — стальная жила с медной плакировкой и серебром.
PTFE
Сплошной фторопластовый диэлектрик. Низкие RF-потери, стабильность параметров.
Outer integrity
Температура целостности внешнего проводника. У UT-056 достигает +200 °C.
Технические характеристики
| Электрические параметры |
|---|
| Импеданс | 50 Ом |
| Макс. рабочая частота | 90 ГГц |
| Higher Order Mode | 109 ГГц |
| Voltage withstanding | ~3000 V RMS @60 Hz |
| Capacitance | 95,2 пФ/м (29,0 pF/ft) |
| Тип внешнего проводника | Copper |
| Конструкция |
|---|
| Тип | Semi-Rigid Coaxial, расширенная температура |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW) |
| Диаметр центр. проводника | 0,287 мм (0,0113") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Медь (гофрированная) |
| Наружный диаметр | 1,422 мм (0,056") |
| Механические параметры |
|---|
| Вес | 1,05 кг/100 м (0,70 lbs/100 ft) |
| Радиус изгиба (мин.) | 3,175 мм (0,125") |
| Темп. целостности внеш. проводника | 200 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации |
|---|
| Темп. эксплуатации | −55 до +175 °C |
| MIL spec | Без MIL-сертификации |
| RoHS | Compliant |
| Применение | Высокотемпературные microwave-сборки, авиадвигатели, плазма |
Затухание и максимальная мощность по частотам
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|
| 0,5 | 24,0 | 78,7 | 110,4 |
| 1,0 | 34,2 | 112,2 | 77,6 |
| 5,0 | 78,8 | 258,5 | 34,0 |
| 10,0 | 113,8 | 373,3 | 23,6 |
| 18,0 | 156,5 | 513,4 | 17,3 |
| 26,5 | 193,8 | 635,7 | 14,0 |
| 50,0 | 277,5 | 910,5 | 9,9 |
| 65,0 | 323,0 | 1059,7 | 8,5 |
| 90,0 | 391,3 | 1283,8 | 7,1 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-056. Расширенный температурный диапазон сохраняется во всём частотном спектре.
Применяемые типы разъёмов
UT-047 применяется с миниатюрными precision-разъёмами для микро-волновых сборок. Малый диаметр кабеля (1.194 мм) требует прецизионного инструмента распайки.
| Тип разъёма | Полоса | Типичное применение |
|---|
| SMA | до 26,5 ГГц | Стандарт-precision для UT-047 в распространённых применениях. Распайка требует прецизионного инструмента. |
| 2.92 mm (K-connector) | до 40 ГГц | Расширенный частотный потолок для R&D-применений UT-047. Совместим с SMA mechanically. |
| 2.4 mm | до 50 ГГц | Для верхней полосы UT-047. Применяется в premium-измерительной аппаратуре, сетевых анализаторах. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для микро-волновых трактов. Полная полоса UT-047 в mmWave-диапазоне. |
| GPO / GPPO / SMP / SMPM | до 40-65 ГГц | Миниатюрные blind-mate разъёмы для chiplet-уровня и плотных микро-волновых сборок. Самый распространённый класс разъёмов для UT-047. |
Готовые перемычки UT-047 с предустановленными precision-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка SMA/2.92 на 0.047" возможна, но требует специализированного инструмента.
Применение
Авиационные RF-системыRF-сборки рядом с авиадвигателями, бортовая электроника в горячих зонах. Темп. до +175 °C справляется с тепловыделением.
Плазменные технологические системыRF-источники для плазменного травления, осаждения, ионной обработки. Высокотемпературная среда вблизи плазменных камер.
Промышленные высокотемпературные печиRF-системы нагрева в металлургии, термообработке. Outer integrity +200 °C критично.
mmWave-измерительная аппаратураВнутренние перемычки сетевых анализаторов до 90 ГГц с высоким тепловыделением.
Близкие модели
UT-056 — уникальный 0.056" высокотемпературный артикул. Ближайшие соседи — UT-047 и UT-070.
| Артикул | Отличие | Когда выбирать |
|---|
| UT-047-M17 | Меньший 0.047" + MIL, та же темп. | Для MIL-сертифицированных применений. |
| UT-047C-LL | Меньший 0.047" + LL до +250 °C | Когда нужна ещё более высокая температура. |
| UT-070C | Больший 0.070" + темп. +100 °C | Когда нужна большая мощность. |
| UT-047-AL-TP | Меньший 0.047" + AL-TP +225 °C | Облегчённый высокотемпературный. |
| UT-085C-LL | Больший 0.085" + LL до +250 °C | High-power high-temp для микро-волн. |
| UT-062-18 | Чуть больший 0.062" + спец. 18 Ом | Низкоомное согласование. |
