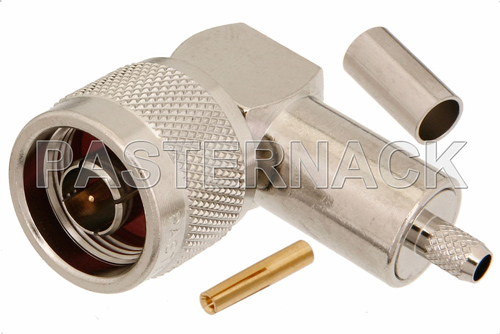

Разъёмы Pasternack N, 7-16 DIN и мощные интерфейсы
387 артикулов разъёмов в исполнениях N, 7-16 DIN, HN, UHF: кабельные и приборные, male и female, прямые и угловые, с обратной полярностью. Ниже — чем интерфейсы отличаются друг от друга, по каким параметрам выбирают исполнение и полный перечень позиций программы поставок.
Каталог поставок bbrc.ru · официальные каналы Pasternack · поставка под заказ
Назначение и применение
Коаксиальный разъём — единственное место тракта, где непрерывность волнового сопротивления нарушается конструктивно. Задача любой разъёмной пары — сохранить 50 Ом (или 75 Ом) на переходе, обеспечив при этом механический контакт с нормированным усилием и повторяемость при многократных соединениях. Отсюда и разнообразие интерфейсов: каждый оптимизирован под свою комбинацию частоты, мощности, габарита и скорости монтажа.
Разъёмы Pasternack поставляются в кабельных и приборных исполнениях. Кабельные монтируются на конкретную марку кабеля обжимом, пайкой или зажимом — посадочные размеры под кабель указаны в спецификации и не взаимозаменяемы. Приборные (панельные, фланцевые) ставятся на корпус аппаратуры и различаются типом фланца и способом заделки внутреннего проводника.
Отдельная категория — исполнения с обратной полярностью (RP): у них поменяны местами штырь и гнездо при сохранении внешней резьбы. Такие разъёмы применяются там, где нормативно ограничена возможность подключения произвольной антенны; механически они соединяются только с ответной RP-частью.
387
артикулов в этой группе
6
типов разъёмного интерфейса
male/female
оба пола в каждой линейке
50 и 75 Ом
доступные волновые сопротивления
Параметры выбора
Тип интерфейса. Определяется верхней рабочей частотой и требуемой мощностью. Ошибочно выбранный интерфейс невозможно скомпенсировать качеством монтажа: BNC не станет работать на 10 ГГц, а SMA не пропустит киловатт.
Пол разъёма. Male — со штырём центрального проводника, female — с гнездом. В резьбовых интерфейсах пол корпуса и пол контакта обычно совпадают, но у исполнений с обратной полярностью и у отдельных серий — нет; проверяйте по спецификации.
Марка кабеля. Кабельный разъём рассчитан на конкретный наружный диаметр, диаметр диэлектрика и центрального проводника. Установка «почти подходящего» разъёма даёт скачок КСВН и механическую ненадёжность.
Способ заделки. Обжим — быстро и повторяемо, требует матрицы нужного размера. Пайка — надёжнее на вибрации, медленнее. Зажимной (clamp) — разбирается и переустанавливается, применяется на толстых кабелях.
Геометрия. Прямые и угловые (right angle) исполнения; угловые экономят место, но вносят дополнительный скачок сопротивления и имеют меньшую верхнюю частоту.
Покрытие контактов. Золочение — низкое и стабильное переходное сопротивление, стандарт для измерительной техники. Никель на корпусе — коррозионная стойкость. Для low-PIM трактов недопустимы ферромагнитные покрытия.
Как читается артикул
Разъёмы Pasternack нумеруются сплошным рядом вида PE + номер без параметрических суффиксов: PE4464, PE44112, PE4595. Номер не кодирует характеристики — тип интерфейса, пол и марка кабеля определяются по описанию позиции.
Буквенные суффиксы встречаются у отдельных линеек: они означают вариант заделки, покрытия или конструктивное исполнение. Серии EZ-xxx — это разъёмы быстрого монтажа под конкретные марки кабеля, номер в артикуле соответствует типоразмеру кабеля (EZ-400 — под кабель типа 400 и т. д.).
Типы интерфейсов в группе
В таблице — интерфейсы этой группы с краткой характеристикой, примерами артикулов и числом позиций.
| Тип разъёма | Характеристика | Примеры артикулов | Позиций |
|---|
| N | Резьбовой, до 11–18 ГГц, базовый интерфейс трактов связи | EZ-200-NMH-D, EZ-240-NMH-D, EZ-400-NF-BH, EZ-400-NMC-2-D | 206 |
| 7-16 DIN | Резьбовой мощный, до 7,5 ГГц, low-PIM | EZ-400-716M-RA-X, EZ-400-716M-X, EZ-SW396-716MC, EZ-SW540-716MC | 66 |
| HN | Высоковольтное исполнение N, до 4 кВ | PE4182, PE4183, PE4198, PE4229 | 20 |
| UHF | PL-259/SO-239, до 300 МГц, радиолюбительская и морская техника | EZ-400-UM, EZ-600-UM, PE4012, PE4020 | 21 |
| Mini UHF | Компактный UHF, до 2,5 ГГц | PE4342, PE44081, PE44082, PE44083 | 15 |
| C | Байонетный мощный, до 11 ГГц | PE4192, PE4231, PE4232, PE4240 | 59 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
N · 206 поз.
EZ-200-NMH-D, EZ-240-NMH-D, EZ-400-NF-BH, EZ-400-NMC-2-D, EZ-400-NMH-PL-D, EZ-400-NMH-RA-X, EZ-400-NMH-X, EZ-600-716M-X, EZ-600-NF, EZ-600-NF-BH, EZ-600-NMC-2-D, EZ-600-NMH-RA-X, EZ-600-NMH-X, EZ-SW396-NMC, EZ-SW396-NMC-RA, EZ-SW540-NMC, PE4006, PE4013, PE4042, PE4048, PE4059, PE4060, PE4061, PE4062, PE4072, PE4081, PE4113, PE4114, PE4129, PE4130, PE4131, PE4132, PE4133, PE4134, PE4135, PE4136, PE4137, PE4138, PE4139, PE4140, PE4141, PE4191, PE4221, PE4222, PE4223, PE4224, PE4297, PE4328, PE4329, PE4330, PE4331, PE4344, PE4355, PE4371, PE4372, PE4376, PE44043, PE44044, PE44045, PE44046, PE44065, PE44066, PE44068, PE44069, PE44070, PE44071, PE44072, PE44073, PE44074, PE44075, PE44076, PE44077, PE44078, PE44079, PE4429, PE4430, PE4431, PE4432, PE4433, PE4434, PE44349, PE4435, PE44350, PE4436, PE4437, PE4438, PE4439, PE44396, PE44397, PE44398, PE4440, PE4441, PE4442, PE4443, PE4444, PE44454, PE44470, PE44471, PE44472, PE44473, PE44474, PE44475, PE44476, PE44477, PE44478, PE44485, PE44520, PE44521, PE44522, PE44523, PE44524, PE44525, PE44526, PE44527, PE44528, PE44529, PE44530, PE44531, PE44532, PE44533, PE44534, PE44535, PE44552, PE44553, PE44554, PE44555, PE44556, PE44562, PE44563, PE44564, PE44565, PE44566, PE44595, PE44596, PE44597, PE44598, PE44599, PE44600, PE44601, PE44602, PE44603, PE44604, PE44605, PE44606, PE44607, PE44608, PE44609, PE44610, PE44615, PE44633, PE44653, PE44675, PE44700, PE44701, PE44702, PE44703, PE44704, PE44705, PE44706, PE44707, PE44721, PE44722, PE44726, PE44727, PE44729, PE44731, PE44735, PE44737, PE44819, PE4482, PE4483, PE4484, PE4485, PE4486, PE4487, PE4488, PE4489, PE4490, PE4491, PE4492, PE4550, PE4645, PE4646, PE4647, PE4652, PE4653, PE4654, PE4934, PE4935, PE4936, PE4937, PE4938, PE4939, PE4940, PE4941, PE4942, PE4943, PE4944, PE4945, PE4946, TC-195-NM, TC-195-NMH-RA-D, TC-200-NM, TC-240-NF-BH, TC-400-NF, TC-600-NMH-X
7-16 DIN · 66 поз.
EZ-400-716M-RA-X, EZ-400-716M-X, EZ-SW396-716MC, EZ-SW540-716MC, PE44276, PE44277, PE44278, PE44279, PE44280, PE44281, PE44282, PE44283, PE44284, PE44285, PE44286, PE44287, PE44288, PE44289, PE44290, PE44291, PE44292, PE44536, PE44537, PE44538, PE44539, PE44540, PE44541, PE44542, PE44543, PE44544, PE44545, PE44546, PE44547, PE44548, PE44549, PE44550, PE44551, PE44557, PE44558, PE44559, PE44560, PE44561, PE44567, PE44568, PE44569, PE44570, PE44571, PE44656, PE44717, PE44728, PE44732, PE44734, PE44738, PE44740, PE4566, PE4567, PE4568, PE4569, PE4570, PE4571, PE4572, PE4573, PE4574, PE4575, PE6057, PE6058
HN · 20 поз.
PE4182, PE4183, PE4198, PE4229, PE4230, PE44592, PE44718, PE4473, PE4474, PE4475, PE4476, PE4477, PE4478, PE4479, PE4480, PE4481, PE6059, PE6113, PE6114, PE6115
UHF · 21 поз.
EZ-400-UM, EZ-600-UM, PE4012, PE4020, PE4021, PE4022, PE4069, PE4073, PE4295, PE44050, PE44051, PE44052, PE44053, PE44054, PE44055, PE44056, PE44057, PE44058, PE44059, PE44060, PE44719
Mini UHF · 15 поз.
PE4342, PE44081, PE44082, PE44083, PE44084, PE44085, PE44086, PE44087, PE44088, PE44089, PE44090, PE44091, PE44092, PE4521, PE4644
C · 59 поз.
PE4192, PE4231, PE4232, PE4240, PE4241, PE4242, PE4243, PE4244, PE4322, PE4323, PE4374, PE4375, PE44096, PE44097, PE44098, PE44099, PE44117, PE44447, PE44448, PE44449, PE4445, PE44450, PE44451, PE4517, PE4518, PE4519, PE4520, PE4563, PE4564, PE4565, PE4949, PE4950, PE4951, PE4952, PE4953, PE4954, PE4955, PE4957, PE4958, PE4959, PE4960, PE4961, PE4962, PE4963, PE4964, PE4965, PE4966, PE4967, PE4968, PE4969, PE4970, PE4971, PE4972, PE4973, PE4976, PE4977, PE4978, PE4979, PE4980
Условия поставки
Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Тип интерфейса выбран по верхней рабочей частоте с запасом, а не по совпадению с соседним узлом.
Пол разъёма сверен с ответной частью физически.
Марка и типоразмер кабеля точно соответствуют посадочным размерам разъёма.
Выбран способ заделки, обеспеченный имеющимся инструментом (матрица нужного размера, паяльное оборудование).
Для мачтовых и уличных мест учтено требование по герметичности и коррозионной стойкости.
Для трактов с одновременным приёмом и передачей исключены ферромагнитные покрытия и выбрано low-PIM исполнение.
Частые вопросы
Чем разъём с обратной полярностью отличается от обычного?
У RP-исполнения штырь и гнездо центрального проводника поменяны местами при сохранении внешней резьбы. Это сделано, чтобы ограничить подключение произвольного оборудования. С обычным разъёмом того же типа RP-версия механически соединится, но электрического контакта не будет.
Можно ли поставить разъём на кабель другой марки?
Нет. Посадочные размеры рассчитаны на конкретные диаметры центрального проводника, диэлектрика и оболочки. Установка на «похожий» кабель даёт скачок волнового сопротивления, а на практике ещё и механическую ненадёжность — разъём проворачивается или теряет контакт при изгибе.
Что выбрать: обжим или пайку?
Обжим быстрее и даёт повторяемый результат, но требует матрицы под конкретный разъём. Пайка надёжнее держит вибрацию и допускает ремонт, но результат зависит от квалификации монтажника. На объектах с большим объёмом однотипных заделок практичнее обжим.
Нужен ли разъём с золочением?
Для измерительной техники и часто перекоммутируемых соединений — да: золочение даёт низкое и стабильное переходное сопротивление. Для стационарных трактов, где соединение делается один раз, выигрыш невелик.
Как заказать разъём, если известен только тип кабеля?
Пришлите марку кабеля, требуемый интерфейс и пол разъёма, а также способ заделки, который вам доступен. Подберём позицию из этой линейки и подтвердим срок поставки.
Запросить цену и срок
Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
