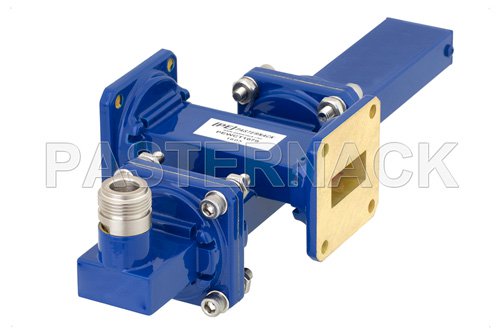

Направленные ответвители Pasternack
321 артикул направленных ответвителей: коаксиальные исполнения с разъёмами SMA и N и волноводные узлы для миллиметрового диапазона. Ниже — что такое направленность и почему она важнее переходного ослабления, как выбрать ответвитель под задачу измерения мощности и полный перечень позиций.
Каталог поставок bbrc.ru · официальные каналы Pasternack · поставка под заказ
Назначение и применение
Направленный ответвитель отбирает из основной линии малую, точно нормированную долю мощности, различая при этом падающую и отражённую волну. Именно способность различать направление отличает его от обычного делителя: ответвитель, включённый в тракт, позволяет одновременно измерять прямую мощность передатчика и отражённую от антенны, то есть контролировать КСВН в реальном времени.
Основные параметры описывают четырёхпортовую схему: переходное ослабление (сколько отобрано в измерительный порт), направленность (насколько хорошо различаются прямая и обратная волна), вносимые потери в основной линии и развязка. Изолированный четвёртый порт в коаксиальных исполнениях обычно нагружен внутри корпуса.
Типовые применения: контроль мощности и КСВН в передающем тракте, ввод калибровочного сигнала, отбор пробы для анализатора спектра, измерительные мосты. В радиорелейных и спутниковых трактах ту же роль выполняют волноводные ответвители соответствующего сечения.
6–30 дБ
типовые переходные ослабления
>20 дБ
типовая направленность
до 40 ГГц
верхняя рабочая частота
Параметры выбора
Переходное ослабление. 6, 10, 20, 30 дБ — сколько мощности уходит в измерительный порт. Чем больше ослабление, тем меньше влияние ответвителя на основную линию, но тем слабее сигнал на приборе.
Направленность. Ключевой параметр. Разница между переходным ослаблением в прямом и обратном направлении: при направленности 20 дБ измерение отражённой мощности имеет собственную погрешность порядка десятой части. Для точных измерений КСВН нужно 30 дБ и выше.
Вносимые потери в основной линии. Складываются из отобранной мощности и собственных потерь; для ответвителя на 20 дБ это порядка 0,05–0,3 дБ в зависимости от полосы.
Рабочая полоса. Направленность и переходное ослабление нормируются в полосе и на её краях ухудшаются. Проверять надо не центральную частоту, а границы.
Мощность основной линии. Определяет применимость в передающем тракте; при импульсном режиме отдельно нормируется пиковое значение.
Разъёмы. SMA — измерительные схемы, N — тракты связи; волноводные исполнения выбираются по сечению и типу фланца.
Как читается артикул
Коаксиальные ответвители обозначаются как PE2xxx-NN, где число после дефиса — переходное ослабление в децибелах: PE2216-10 — ответвитель на 10 дБ. Волноводные исполнения имеют артикулы серий PEWCT и PEWCP, рабочий диапазон указан в описании позиции.
Частая ошибка. При выборе смотрят на переходное ослабление и не смотрят на направленность. Между тем именно направленность задаёт погрешность измерения отражённой мощности: ответвитель с направленностью 15 дБ непригоден для контроля КСВН, каким бы точным ни было его переходное ослабление.
Типы ответвителей
В таблице — типы ответвителей в программе поставок с примерами артикулов и числом позиций.
| Тип ответвителя | Характеристика | Примеры артикулов | Позиций |
|---|
| Волноводные ответвители | | PE-W10CP001-10, PE-W10CP001-20, PE-W10CP003-10, PE-W10CP003-20 | 211 |
| Коаксиальные N | | PE2226-30, PE2227-30, PE2228-30, PE2229-30 | 16 |
| Коаксиальные SMA | | PE2050, PE2051, PE2052, PE2053 | 94 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
Волноводные ответвители · 211 поз.
PE-W10CP001-10, PE-W10CP001-20, PE-W10CP003-10, PE-W10CP003-20, PE-W12CP001-10, PE-W12CP001-20, PE-W12CP003-10, PE-W12CP003-20, PE-W15CP001-10, PE-W15CP001-20, PE-W15CP003-10, PE-W15CP003-20, PE-W19CP001-10, PE-W19CP001-20, PE-W19CP003-10, PE-W22CP003-20, PE-W28CP002-10, PE-W28CP003-20, PE-W42CP002-10, PE-W42CP002-20, PEW10CP010-20, PEW28CP010-20, PEWCP1005, PEWCP1006, PEWCP1007, PEWCP1008, PEWCP1009, PEWCP1010, PEWCP1011, PEWCP1012, PEWCP1013, PEWCP1014, PEWCP1015, PEWCP1016, PEWCP1017, PEWCP1018, PEWCP1019, PEWCP1020, PEWCP1021, PEWCP1022, PEWCP1023, PEWCP1024, PEWCP1025, PEWCP1026, PEWCP1027, PEWCP1028, PEWCP1029, PEWCP1030, PEWCP1031, PEWCP1032, PEWCP1033, PEWCP1034, PEWCP1035, PEWCP1036, PEWCP1037, PEWCP1038, PEWCP1039, PEWCP1040, PEWCP1041, PEWCP1042, PEWCP1043, PEWCP1044, PEWCP1045, PEWCP1046, PEWCP1047, PEWCP1048, PEWCP1049, PEWCP1050, PEWCP1051, PEWCP1052A, PEWCP1053, PEWCP1054, PEWCP1055, PEWCP1056, PEWCP1057, PEWCP1058, PEWCP1059, PEWCP1060, PEWCP1061, PEWCP1062, PEWCP1063, PEWCP1064, PEWCP1065, PEWCP1066, PEWCP1067, PEWCP1068, PEWCP1069, PEWCP1070, PEWCP1071, PEWCP1072, PEWCP1073, PEWCP1074, PEWCP1075, PEWCP1076, PEWCP1077, PEWCP1078, PEWCT1000, PEWCT1001, PEWCT1002, PEWCT1003, PEWCT1004, PEWCT1005, PEWCT1006, PEWCT1007, PEWCT1008, PEWCT1009, PEWCT1010, PEWCT1011, PEWCT1012, PEWCT1013, PEWCT1014, PEWCT1015, PEWCT1016, PEWCT1017, PEWCT1018, PEWCT1019, PEWCT1020, PEWCT1021, PEWCT1022, PEWCT1023, PEWCT1024, PEWCT1025, PEWCT1026, PEWCT1027, PEWCT1028, PEWCT1029, PEWCT1030, PEWCT1031, PEWCT1032, PEWCT1033, PEWCT1034, PEWCT1035, PEWCT1036, PEWCT1037, PEWCT1038, PEWCT1040, PEWCT1041, PEWCT1042, PEWCT1043, PEWCT1044, PEWCT1045, PEWCT1046, PEWCT1047, PEWCT1048, PEWCT1049, PEWCT1050, PEWCT1051, PEWCT1052, PEWCT1053, PEWCT1054, PEWCT1055, PEWCT1056, PEWCT1057, PEWCT1058, PEWCT1059, PEWCT1060, PEWCT1061, PEWCT1062, PEWCT1063, PEWCT1064, PEWCT1065, PEWCT1066, PEWCT1067, PEWCT1068, PEWCT1069, PEWCT1070, PEWCT1071, PEWCT1072, PEWCT1073, PEWCT1074, PEWCT1075, PEWCT1076, PEWCT1077, PEWCT1078, PEWCT1079, PEWCT1080, PEWCT1081, PEWCT1082, PEWCT1083, PEWCT1084, PEWCT1085, PEWCT1086, PEWCT1087, PEWCT1088, PEWCT1089, PEWCT1090, PEWCT1091, PEWCT1092, PEWCT1093, PEWCT1094, PEWCT1095, PEWCT1096, PEWCT1097, PEWCT1098, PEWCT1099, PEWCT1100, PEWCT1101, PEWCT1102, PEWCT1103, PEWCT1104, PEWCT1105, PEWCT1106, PEWCT1107, PEWCT1108, PEWCT1109, PEWCT1110, PEWCT1111, PEWCT1112, PEWCT1113, PEWCT1114, PEWCT1115
Коаксиальные N · 16 поз.
PE2226-30, PE2227-30, PE2228-30, PE2229-30, PE2230-30, PE2231-30, PE2232-30, PE2233-30, PE2234-30, PE2235-30, PE2236-35, PE2237-10, PE2237-20, PE2237-30, PE2237-6, PE2239-30
Коаксиальные SMA · 94 поз.
PE2050, PE2051, PE2052, PE2053, PE2054, PE2055, PE2056, PE2057, PE2058, PE2059, PE2060, PE2200-10, PE2200-20, PE2200-30, PE2200-6, PE2201-10, PE2201-20, PE2201-30, PE2201-6, PE2202-10, PE2202-20, PE2202-30, PE2202-6, PE2203-10, PE2203-20, PE2203-30, PE2203-6, PE2204-10, PE2204-20, PE2204-30, PE2204-6, PE2205-10, PE2205-20, PE2205-30, PE2205-6, PE2206-10, PE2206-20, PE2206-30, PE2206-6, PE2207-10, PE2207-20, PE2207-30, PE2207-6, PE2208-10, PE2208-20, PE2208-6, PE2209-10, PE2209-20, PE2209-6, PE2210-10, PE2210-20, PE2210-6, PE2211-10, PE2211-20, PE2211-6, PE2212-10, PE2213-10, PE2214-10, PE2214-16, PE2214-20, PE2215-10, PE2215-16, PE2215-20, PE2215-6, PE2216-10, PE2216-20, PE2216-6, PE2217-10, PE2217-20, PE2217-30, PE2218-10, PE2218-20, PE2218-30, PE2219-10, PE2219-20, PE2219-30, PE2220-10, PE2220-20, PE2220-30, PE2221-10, PE2221-20, PE2221-30, PE2222-10, PE2222-20, PE2222-30, PE2223-10, PE2223-20, PE2223-30, PE2224-20, PE2224-30, PE2238-10, PE2238-20, PE2238-30, PE2238-6
Условия поставки
Позиции поставляются под заказ через официальные каналы Pasternack. По каждому артикулу подтверждаем наличие на складе производителя, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул (или требуемые параметры), количество и желаемый срок. Если точный артикул неизвестен — опишите задачу, подберём позицию из этой линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Направленность проверена на границах рабочей полосы, а не только на центральной частоте.
Переходное ослабление согласовано с допустимым уровнем на входе измерительного прибора.
Мощность основной линии не превышает паспортную, с учётом импульсного режима.
Вносимые потери учтены в бюджете тракта.
Изолированный порт нагружен согласованной нагрузкой, если он выведен наружу.
Для волноводных исполнений согласованы сечение и тип фланца.
Частые вопросы
Чем ответвитель отличается от делителя мощности?
Делитель распределяет мощность между портами симметрично и направление волны не различает. Ответвитель отбирает малую нормированную долю и различает падающую и отражённую волну — это и позволяет измерять КСВН, не разрывая тракт.
Что такое направленность и сколько её нужно?
Направленность — разница переходного ослабления для прямой и обратной волны. Для грубого контроля хватает 20 дБ, для измерений КСВН нужно 30 дБ и выше: при меньшей направленности собственная погрешность прибора сравнима с измеряемым отражением.
Нужно ли нагружать изолированный порт?
Если он выведен наружу — обязательно, согласованной нагрузкой соответствующей мощности. Открытый порт разрушает направленность: отражённая от него волна возвращается в схему и складывается с полезной.
Как выбрать переходное ослабление?
От допустимого уровня на входе прибора. Если в линии 100 Вт, а анализатор выдерживает 20 дБм, нужно ослабление порядка 30 дБ плюс дополнительный аттенюатор. Ставить ответвитель на 6 дБ в мощный тракт нельзя — прибор выйдет из строя.
Есть ли двунаправленные ответвители?
В программе поставок присутствуют исполнения с двумя измерительными портами — для одновременного контроля падающей и отражённой мощности. Уточняйте конфигурацию при запросе.
Запросить цену и срок
Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
