RadioLab RLL-27-1420S - это новая модель коаксиального СВЧ кабеля с низкими потерями, являющаяся модификацией известного бортового кабеля Harbour LL142. Рабочий диапазон частот достигает до 26.5 ГГц.
Спиральная конфигурация внутреннего экрана и диэлектрик, состоящий из обмотки пористыми фторопластовыми пленками, позволяют достичь уровня затухания ниже, чем у существующих кабелей на рынке, а также обеспечивают высокую скорость распространения волны.
Оригинальная конфигурация основного экрана позволяет производить кабель с меньшим диаметром, что делает его более легким и с низкими потерями. Коэффициент экранирования превышает - 110 dB.
Новый диэлектрик из пористых фторопластовых пленок имеет низкий коэффициент расширения и позволяет передавать высокий уровень мощности. Температурная фазовая стабильность оптимизирована.
Исполнение кабеля соответствует военной приемке MIL-C-17.
| Характеристика | Значение |
|---|---|

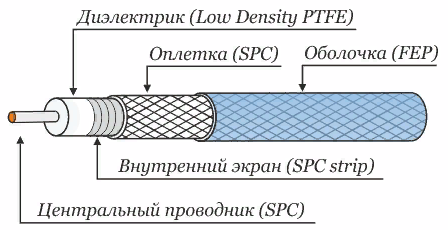

| SPC | Медная посеребренная проволока (Silver Plated Copper) |
| Exp. PTFE tape | Обмотка из пористых фторопластовых пленок (Poly Tetra Fluor Ethylene) |
| SPC strip | Оплетка из плоских медных посеребренных лент (Silver Plated Copper) |
| Polyamide tape | Полиамидная пленка |
| FEP | Экструдируемый тефлон (Fluorinated Ethylene Propylene) |
| Минимальный радиус изгиба (однократный) | 25 мм |
| Номинальная погонная емкость | 81.96 пФ/м |
| Импеданс | 50 Ом |
| Относительная диэлектрическая проницаемость | 1.5 |
| Граничная частота | 32.9 ГГц |
| Диапазон рабочих температур | -55 +165 °C |
| Коэффициент укорочения | 1.25 |
| Вес | 0.061 кг/м |
Типовое затухание и средняя мощность определены при нормальных условиях окружающей среды (температура воздуха +25°C ± 10°C, относительная влажность воздуха 45-80%, атмосферное давление 84-106 кПа). При повышении температуры окружающей среды затухание может увеличиваться на 0.2%/1°C.
Характеристики:
Поставляем RadioLab RLL-27-1420S Коаксиальный кабель (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
