RadioLab RLL-40-1650S - это высококачественный СВЧ кабель с очень малыми потерями, предназначенный для работы на частотах до 40 ГГц. Он оптимизирован с использованием передовых технологий и материалов, что делает его идеальным выбором для профессионалов.

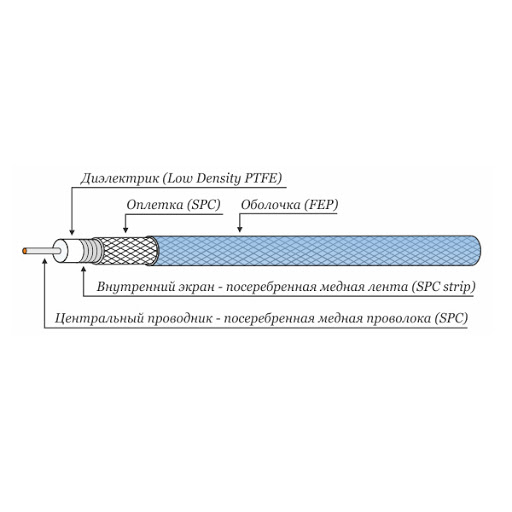

Особенность кабеля заключается в спирально намотанном внутреннем экране из посеребренной медной ленты, который минимизирует затухание и значительно улучшает фазовую стабильность при изгибе. Изоляция из фторопласта сверхнизкой плотности также способствует улучшению температурной фазовой стабильности.
Конструкция данного кабеля обеспечивает выдающиеся электрические характеристики в приложениях, где требуется максимально низкое затухание и высокая фазовая стабильность.
| Параметр | Значение |
|---|---|
| Тип провода | Медная посеребренная проволока (Silver Plated Copper) |
| Изоляция | Фторопласт низкой плотности (Expanded Poly Tetra Fluor Ethylene) |
| Оплетка | Оплетка из плоских медных посеребренных лент (Silver Plated Copper) |
| Экструдируемый тефлон | (Fluorinated Ethylene Propylene) |
| Минимальный радиус изгиба (однократный) | 10 мм |
| Номинальная погонная емкость | 86 пФ/м |
| Импеданс | 50 Ом |
| Относительная диэлектрическая проницаемость | 1.56 |
| Диапазон частот | DC - 40 ГГц |
| Диапазон рабочих температур | -65 до +165 °C |
| Коэффициент укорочения | 1.25 |
| Вес | 0.043 кг/м |
Типовое затухание и средняя мощность определены при нормальных условиях окружающей среды: температура воздуха +25°С ± 10°С, относительная влажность воздуха 45-80%, атмосферное давление 84-106 кПа. При повышении температуры окружающей среды затухание может увеличиваться на 0.2%/1°С.
Характеристики:
Поставляем RadioLab RLL-40-1650S Коаксиальный кабель (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
