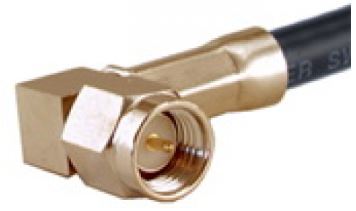

Huber+Suhner 16_SMA-50-1-97/19-_NE Угловой коаксиальный разъём

Код: 20108

Все товары бренда
Только оригинальные
товары бренда i

Huber+Suhner 16_SMA-50-1-97/19-_NE — угловой коаксиальный разъём.

Описание

Huber+Suhner 16_SMA-50-1-97/19-_NE — угловой коаксиальный разъём. Точное заводское исполнение: 23024708.

Предельная частота интерфейса и рабочий диапазон изделия приведены раздельно: параметры установленного разъёма зависят от конкретного кабеля и исполнения.

Особенности

  • Интерфейс: SMA.
  • Тип контакта: Штыревой (male).
  • Волновое сопротивление: 50 Ω.
  • Монтаж центрального контакта: Пайка.
  • Монтаж внешнего контакта: Пайка.

Технические характеристики Huber+Suhner 16_SMA-50-1-97/19-_NE

Артикул производителя23024708
Заводское обозначение16_SMA-50-1-97/19-_NE
ИнтерфейсSMA
Тип контактаШтыревой (male)
Стандарт интерфейсаIEC 60169-15_MIL-STD-348A/310_CECC 22110
Центральный контактBrass / Золотое покрытие (Nickel underplated)
Внешний проводникStainless steel
КорпусBrass / SUCOPRO Plating
ИзоляторPFA / PTFE
Накидная гайкаStainless steel / Passivated (Plating)
УплотнениеVMQ (Силиконовая резина)
Волновое сопротивление50 Ω
Предельная частота интерфейса18 GHz
Масса0.0038 kg
Количество сочленений500
Монтаж центрального контактаПайка
Монтаж внешнего контактаПайка
Рабочая температура-65 °C ... 165 °C
Кабельная группаY2 - 1 mm / 50 Ohm; Y15 - 1 mm / 50 Ohm
Совместимые кабелиSUCOFORM_47_CU
Совместимые кабелиSR_47_TP_M17
Дополнительные совместимые кабелиQuickform 47 PFA (Filotex)
УпаковкаШтучная упаковка

Сравнение с похожими моделями

МодельСовместимые кабелиАртикул производителяТип контакта
16_SMA-50-1-97/19-_NE — эта модельSR_47_TP_M1723024708Штыревой (male)
11_N-50-2-15/113_UESR_86_TP_M1722660315Штыревой (male)
11_N-50-3-13/113_NEMULTIFLEX_14122542083Штыревой (male)
11_N-50-3-51/133_NEMULTIFLEX_14122543919Штыревой (male)
11_N-50-5-18/103_NHSR_250_TP_M1784008445Штыревой (male)
11_N-50-7-74/133_UE-1SPUMA_400-FR23041525Штыревой (male)
11_N-75-4-3/133_NEGX_0427322542467Штыревой (male)
