UHF розетка (SO-239) производства Telegärtner (Германия). Соединение PL-259/SO-239, рабочий диапазон до 300 МГц. Кабельная группа G2 (RG-59B/U). Монтаж: пайка. Корпус из латуни. Применяется в KB/УКВ-аппаратуре, антенных вводах, измерительных трактах. RoHS-совместим.

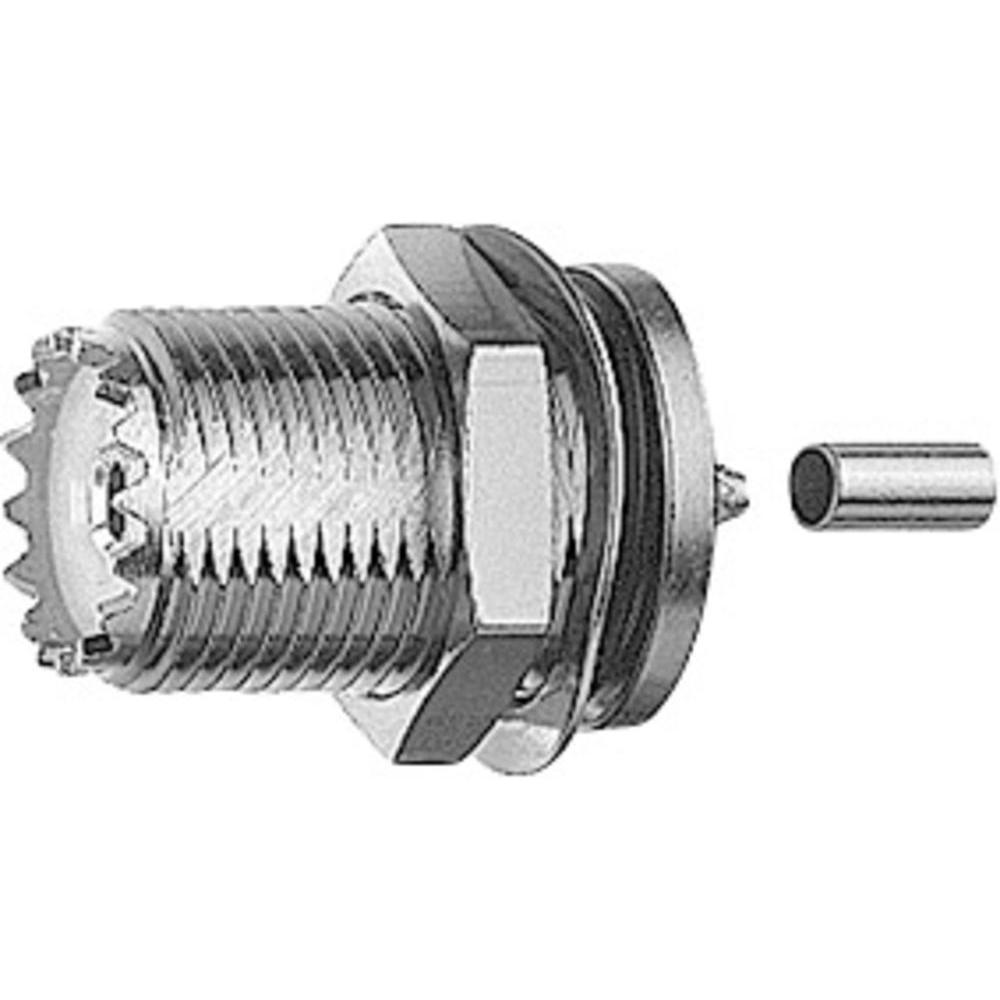

J01041A0004 — UHF розетка (SO-239) для кабеля G2 (RG-59B/U) производства Telegärtner Karl Gärtner GmbH (Штайненбронн, Германия). Импеданс 50 Ω, гарантированный рабочий диапазон до 0–300 МГц. Совместим с кабельной группой G2: RG-59B/U. Соответствует международному стандарту интерфейса PL-259 / SO-239 — механически и электрически совместим с любыми разъёмами стандарта от других производителей. Монтаж: центральный контакт — пайка, внешний — зажим. Корпус из латуни с гальваническим покрытием, изолятор PTFE, RoHS-совместим (2011/65/EU).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ω |
| Рабочая полоса частот | 0–300 МГц |
| Механические характеристики | |
|---|---|
| Стандарт разъёма | UHF |
| Стандарт интерфейса | PL-259 / SO-239 |
| Способ монтажа центрального контакта | пайка |
| Способ монтажа внешнего контакта | зажим |
| Совместимые кабели (группа G2) | |
|---|---|
| Список | RG-59B/U |
| Условия эксплуатации и сертификация | |
|---|---|
| Рабочая температура | −55 / +85 °C |
| RoHS-совместимость | ДА (2011/65/EU) |
| Происхождение | Германия (Made in DE) |
| Производитель | Telegärtner Karl Gärtner GmbH, Steinenbronn |
Артикул J01041A0004 принадлежит к серии J01041 разъёмов и аксессуаров Telegärtner. Ниже — сравнение с близкими артикулами из той же серии, имеющимися в наличии.
| Параметр | J01041A0004 ◀ | UHF розетка (SO-239) для кабеля G1 (RG-58C/U) J01041A0001 |
|---|---|---|
| Тип | — | — |
| Импеданс | 50 Ω | 50 Ω |
| Полоса | 0–300 МГц | 0–300 МГц |
| Конфигурация | — | — |
| Кабельная группа | G2 | G1 |
| Цена, ₽ | 1 866 | 629 |
| Карточка | — | Смотреть→ |
Стоимость и сроки изготовления опций — по запросу у менеджера.
Гарантия
1 год от производителя
При отсутствии механических повреждений. Telegärtner Karl Gärtner GmbH несёт гарантию в соответствии с европейским законодательством.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Kadamm J01041A0004
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Поставляем Разъем Telegartner J01041A0004 UHF (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
