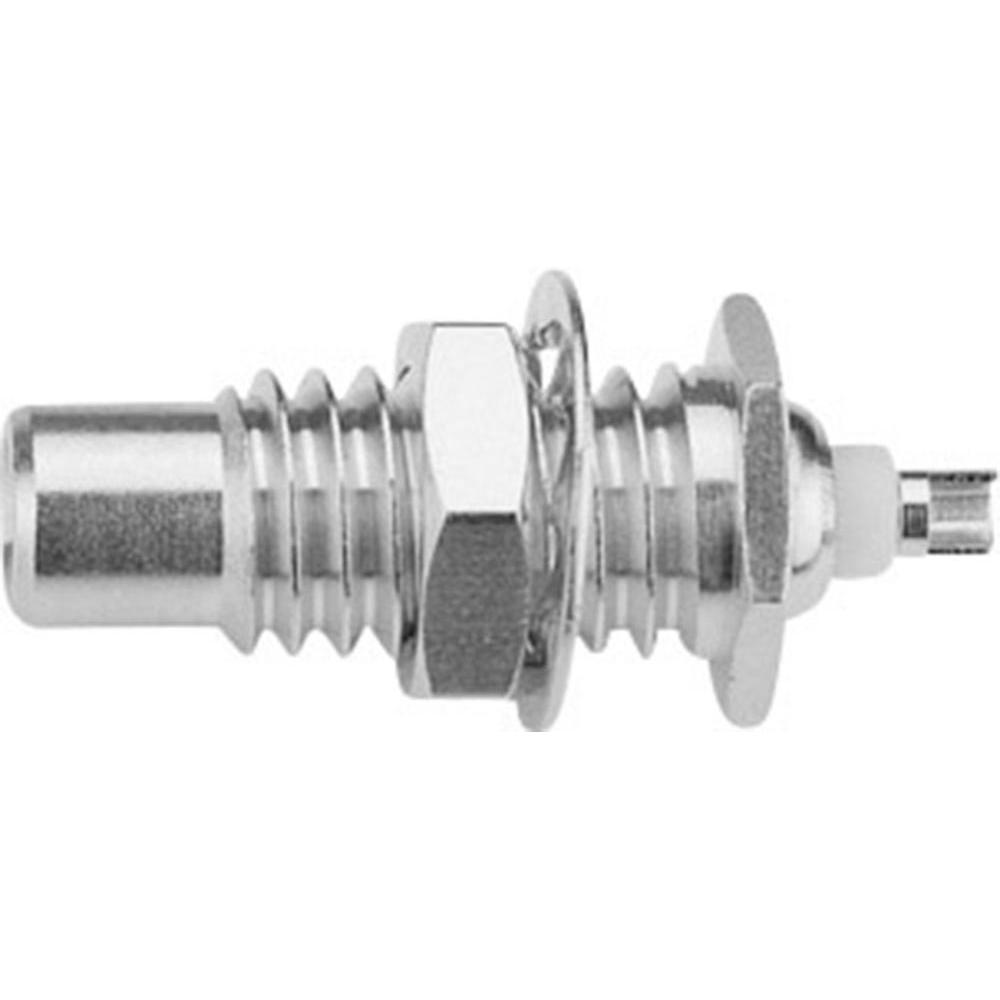

Разъем Telegartner J01170A0001 SMC-типа
Панельный разъём SMC · 50 Ом штекер | пайка | фронтальное крепление.
Группы разъемов SMB / SMC / SMS выполнены с различными методами соединения:
- SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
- SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
- SMS - имеют облегчённый механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частоте до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики:
| Характеристика | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| Коммутационная износостойкость | ≥ 100 | ≥ 500 |
| Рекомендуемый момент затяжки | 25 - 35 Нсм | |
Материалы:
- пружинящие контакты: бериллиевая бронза | CuBe2
- цельный контакт: латунь | CuZn39Pb3
- детали корпуса: латунь | CuZn39Pb3
- обжимная втулка: медь | Cu
- зубчатая стопорная шайба: медный сплав | CuSn6
- изолятор: PTFE
Покрытие:
- центральный контакт: золото поверх никеля | Cu1Ni2Au1.27
- внешний проводник: золото | Cu1Ni2Au0.8 (стандартное исполнение)
- остальные металлические детали: золото | Cu1Ni2Au1.27 (MIL- исполнение)
- для печатных плат: SnPb8
- белая бронза: CuSnZn3 Telealloy
- никель: Cu2Ni5
Климатические характеристики:
| Эксплуатация в соответствии | Изолятор |
|---|---|
| IEC 60068 - 1 | 55/155/21 |
Электрические характеристики:
| Характеристика | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 5 мОм, внешний проводник: ≤ 2.5 мОм |
| Сопротивление изолятора | ≥ 1 ГОм |
| Напряжение пробоя | 750 В эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочая частота | < 10 ГГц |
| Потери на отражение | для гибких кабелей в разъёмах прямой конструкции: ≥ 20.0 дБ / 1 ГГц |
| для гибких кабелей в разъёмах угловой конструкции: ≥ 16.5 дБ / 3 ГГц |
Технические характеристики:
| Группа/Стандарт | |
|---|---|
| Структура | |
| Вес | 2 г |
