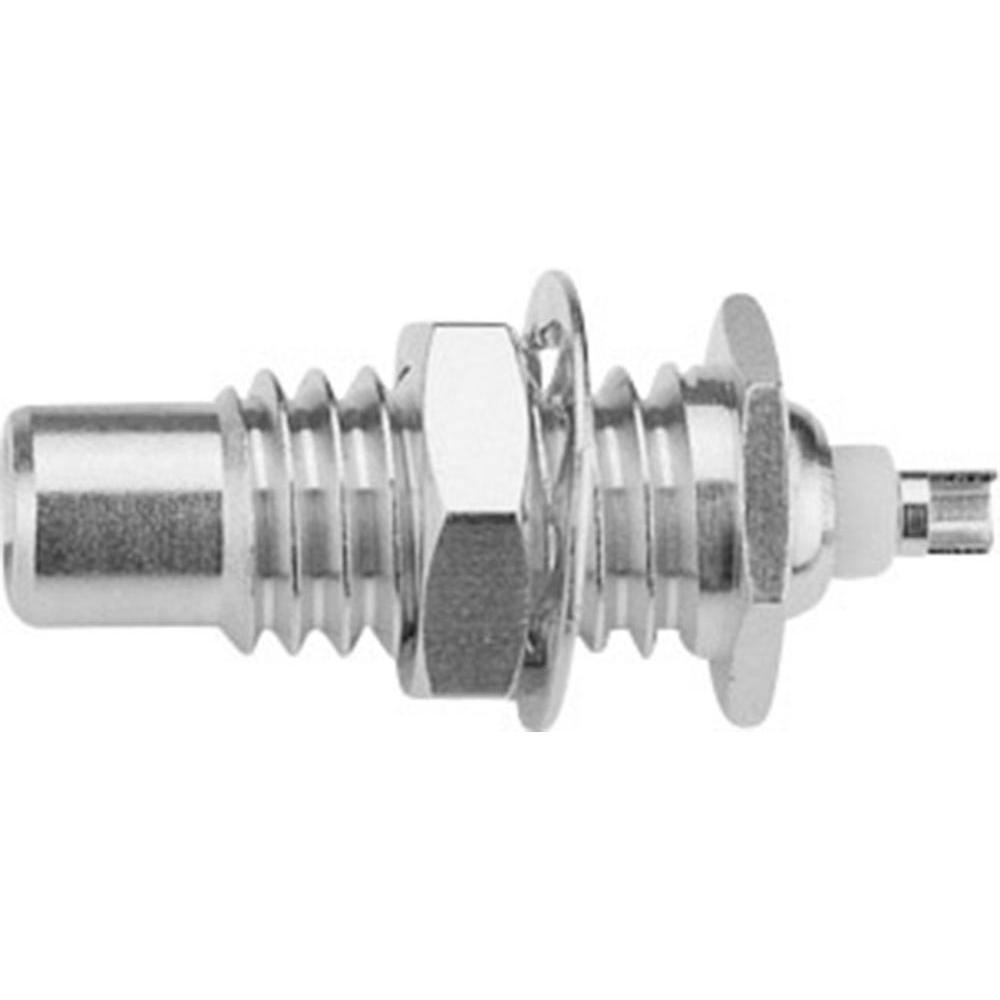

Разъем Telegartner J01170A0011 SMC-типа
Панельный изолированный разъём SMC · 50 Ом штекер | пайка | обратное крепление.
Группы разъемов SMB / SMC / SMS выполнены с различными методами соединения:
- SMB - имеют пружинный механизм зажима с защёлкой, обеспечивающий быстрое и надёжное соединение; применяются на частоте до 4 ГГц.
- SMC - выполнены с резьбовым соединением, виброустойчивы при эксплуатации; применяются на частоте до 10 ГГц.
- SMS - имеют облегченный механизм замка-защелки, что делает возможным их эксплуатацию в рэковых и панельных системах (патч-панели и т.д.); применяются на частоте до 4 ГГц.
Сопротивление кабельного соединения для вышеприведенных типов разъемов - 50 Ω. Разъёмы подходят для эластичных и полужестких типов коаксиальных кабелей. Для монтажа кабельных разъёмов SMB / SMC / SMS применяются технологии пайки и обжима. Также разъёмы выпускаются для монтажа на печатные платы, используя технологии сквозной пайки или обратной запрессовки контактов. Разъемы SMB / SMC / SMS находят применение во всех типах электронного оборудования.
Механические характеристики
| Коммутационная износостойкость | Стандартное исполнение | MIL- исполнение |
|---|---|---|
| ≥ 100 | ≥ 500 |
| Рекомендуемый момент затяжки | Материалы |
|---|---|
| 25 - 35 Нсм |
пружинящие контакты: бериллиевая бронза | CuBe2 цельный контакт: латунь | CuZn39Pb3 детали корпуса: латунь | CuZn39Pb3 обжимная втулка: медь | Cu зубчатая стопорная шайба: медный сплав | CuSn6 изолятор: PTFE |
| Покрытие | Центральный контакт | Внешний проводник | Остальные металлические детали |
|---|---|---|---|
| золото поверх никеля | Cu1Ni2Au1.27 | золото | Cu1Ni2Au0.8 (стандартное исполнение, последняя цифра в названии – 1) | золото | Cu1Ni2Au1.27 (MIL- исполнение, последняя цифра в названии модели – 2) | SnPb8 (для печатных плат, последняя цифра в названии модели – 7) |
| белая бронза | CuSnZn3 Telealloy (последняя цифра в названии – 8) | никель | Cu2Ni5 (последняя цифра в названии модели – 9) | золото | Cu2Ni5Au0.2 (стандартное исполнение, последняя цифра в названии – 1) | золото | Cu1Ni2Au0.8 (MIL- исполнение, последняя цифра в названии модели – 2) |
Климатические характеристики
| Эксплуатация в соответствии | С изолятором PTFE |
|---|---|
| IEC 60068 - 1 | 55/155/21 |
Электрические характеристики
| Сопротивление проводников | Внутренний проводник | Внешний проводник |
|---|---|---|
| ≤ 5 мОм | ≤ 2.5 мОм |
| Сопротивление изолятора | Напряжение пробоя | Сопротивление | Рабочая частота |
|---|---|---|---|
| ≥ 1 ГОм | 750 В эффективн./50 Гц | 50 Ом | < 10 ГГц |
Потери на отражение
| Для гибких кабелей в разъёмах прямой конструкции | Для гибких кабелей в разъёмах угловой конструкции |
|---|---|
| ≥ 20.0 дБ / 1 ГГц | ≥ 16.5 дБ / 3 ГГц |
| ≥ 14.0 дБ / 1 ГГц | ≥ 12.4 дБ / 3 ГГц |
Технические характеристики
| Группа/стандарт | Структура | Вес |
|---|---|---|
| 1 г |
Промышленное оборудование Разъем Telegartner J01170A0011 SMC-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
