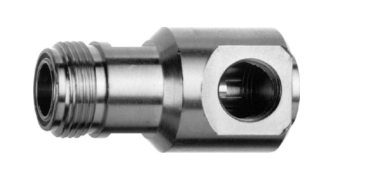

Корпус комбинированного разъема N · 50 Ом | гнездо.
Модульные (комбинированные) коаксиальные RF разъемы объединяют различные серии и могут быть собраны в прямых или угловых корпусах, используя соответствующие головки по типам соединений (BNC, TNC, N, SMA и т.п.). С одним корпусом комбинированного разъёма и различными головками, можно собирать необходимые комбинации типов разъёмов, позволяя сократить их складской запас и взаимно заменяя необходимые для использования в данный момент компоненты.
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В некоторых линиях, разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N-типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Параметр | Значение |
|---|---|
| Температурный диапазон | -55 .. +155 °C |
| Класс защиты | IP67 (только с герметичными кабельными вводами) |
| Соответствие ROHS | 2002/95/EC |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | |
| внутренний проводник | ≤ 1.5 мОм |
| внешний проводник | ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | тип N |
| Структура | покрытие - белая бронза, для кабеля любой группы |
| Вес | 63 г |
Поставляем Telegartner J01021H0104 - Корпус комбинированного разъема под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
