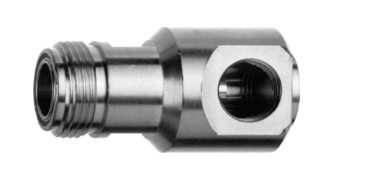

Корпус комбинированного разъема 7-16 · 50 Ом | гнездо. Модульные (комбинированные) коаксиальные RF разъемы объединяют различные серии и могут быть собраны в прямых или угловых корпусах, используя соответствующие головки по типам соединений (BNC, TNC, N, SMA и т.п.). С одним корпусом комбинированного разъёма и различными головками, можно собирать необходимые комбинации типов разъёмов, позволяя сократить их складской запас и взаимно заменяя необходимые для использования в данный момент компоненты.
Среди коаксиальных разъёмов популярны разъёмы 7-16 (DIN), применяемые в оборудовании радиосвязи. Разъёмы выполнены с большей посадочной точностью, устойчивы к метеорологическим воздействиям и снабжены резьбовым соединением. Разъёмы 7-16 (DIN) могут быть использованы на частотах до 7.5 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы 7-16 (DIN) подходят для эластичных, полужестких и гофрированных типов кабелей. Для монтажа кабельных разъёмов 7-16 (DIN) применимы технологии пайки, обжима и опрессовки.
Основные области применения разъёмов 7-16 (DIN) - радиостанции и измерительное оборудование, где особенно важны требования к вибростойкости и защите окружающей среды. Технология производства данных моделей существенно снизила уровни затухания (VSWR) и интермодуляционных искажений. Защита торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 25 - 35 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | Центральный контакт: медный сплав Внешний проводник: латуня | CuZn39Pb3 Остальные металлические детали: латуня | CuZn39Pb3 Изолятор: PTFE Уплотнительное кольцо: силиконовая резина |
| Покрытие | Центральный контакт: серебро | Cu2Ag5 Внешний проводник: серебряный сплав | Cu2Ag3 Остальные металлические детали: серебряный сплав | Cu2Ag3 |
| Параметр | Значение |
|---|---|
| Температурный режим | -40 .. +85 °С |
| Соответствие RoHS | 2011/65/EU |
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник: ≤ 0.4 мОм внешний проводник: ≤ 0.2 мОм |
| Сопротивление изолятора | ≥ 10 ГОм |
| Напряжение пробоя | 3 кВ эфф. /50 Гц |
| Сопротивление | 50 Ом |
| Рабочее напряжение | ≤ 2.7 кВ эфф. /50 Гц |
| Мощность | 1.8 кВт /1 ГГц |
| Параметр | Значение |
|---|---|
| Группа/стандарт | тип 7/16 |
| Структура | покрытие - белая бронза, для кабеля любой группы |
| Вес | 90 г |
Поставляем Telegartner J01121A1162 - Корпус комбинированного разъема под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
