75-Ом версия LMR-300 для CATV-распределения, спутникового приёма и in-building IPTV. Уменьшенный центральный проводник. Максимальная частота 2,5 ГГц.
LMR-300 — промежуточный диаметр в линейке LMR между jumper-кабелем LMR-240 (0,240″) и флагманским LMR-400 (0,405″). Применяется там, где LMR-240 даёт неприемлемые потери, а LMR-400 избыточен. На 900 МГц: LMR-240 — 21,3 дБ/100 м, LMR-300 — 19,9 дБ/100 м, LMR-400 — 12,8 дБ/100 м. То есть, LMR-300 экономит 1,4 дБ относительно LMR-240, сохраняя меньший диаметр и вес.
| Электрические характеристики | |
|---|---|
| Импеданс | 75 Ом |
| Максимальная рабочая частота | 2,5 ГГц |
| Скорость распространения (Vp) | 85% |
| Ёмкость | 78,4 пФ/м |
| Эффективность экранирования | > 90 дБ |
| Испытательное напряжение | 2000 В DC |
| Пробой оболочки | 5000 В RMS |
| Пиковая мощность | 10 кВт |
| Механические характеристики | |
|---|---|
| Внешний диаметр | 7,62 мм (0,300″) |
| Вес | 0,08 кг/м |
| Радиус изгиба при монтаже | 22,2 мм (0,88″) |
| Радиус изгиба повторный | 76,2 мм (3,0″) |
| Прочность на разрыв | 54,5 кгс (120 lb) |
| Конструкция | |
|---|---|
| Внутренний проводник | Solid BC, 1,78 мм (0,070″) |
| Диэлектрик | Foam PE, 4,83 мм |
| Внешний проводник | Aluminum Tape, 4,98 мм |
| Общая оплётка | Tinned Copper, 5,72 мм |
| Оболочка (jacket) | Чёрный PE, 0,300″ |
| Stock Code | 54180 |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +85 °C |
| Диапазон температур хранения | −70 … +85 °C |
| Срок службы (UV outdoor) | 20+ лет |
| Стандарты | RoHS, REACH |
Затухание приведено для типовых эксплуатационных частот. При VSWR=1.0, +25°C ambient. Средняя мощность — для непрерывного режима при +40 °C.
При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.
Серия LMR-300 представлена несколькими оболочечно-конструктивными вариантами. Электрика и габариты у 50-омных вариантов совпадают, отличается только материал оболочки. В серию входят также 75-Ом-варианты для CATV.
Соседние диаметры кабелей и совместимые разъёмы для построения полной АФУ.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при установке оригинальными разъёмами EZ-300 / TC-300.
Срок службы outdoor
20+ лет на улице
UV-стойкая оболочка проверена в климатических циклах −40…+85 °C.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave LMR-300-75
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave LMR-300-75 Кабель коаксиальный под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
При прокладке коаксиальных кабелей внутри зданий применяются специальные требования пожарной безопасности. Стандарты UL/NEC (США), CSA FT (Канада), европейские CPR-классы — все они регулируют, какой кабель можно…
LMR-400 — стандарт отрасли для фидеров средней длины, но под этим названием продаётся девять разных кабелей. Разбираем, чем отличаются базовый LMR-400, DB для прокладки в землю, пожаробезопасные FR и FR-PVC, гибкий…
Антенно-фидерное устройство базовой станции — это не только антенна и кабель: между ними джамперы, грозозащита, комплекты заземления, крепления и герметизация каждого стыка. Разбираем сборку АФУ по шагам и показываем…
Затухание кабеля растёт с частотой по корневому закону, поэтому один и тот же фидер на 900 МГц и на 2600 МГц ведёт себя по-разному. Разбираем формулу и K-коэффициенты, считаем четыре типовых примера и определяем…
Серия LMR® от Times Microwave — это девять диаметров коаксиальных кабелей с двойным экранированием более 90 дБ, от тончайшего 2,79 мм до полудюймового 22,1 мм. В этой статье разбираем, чем они отличаются электрически и…
Разъёмы RFS — самая запутанная тема в каталоге CELLFLEX. Для одного только 1/2" кабеля доступно 4 серии разъёмов (C02, C03, D01, E01) в 3 интерфейсах (N, 7-16, 4.3-10), в 2 геометриях (прямой, угловой), в male и female…
CELLFLEX® от RFS — самая распространённая серия коаксиальных кабелей на российских БС, в антенных трактах ТВ-передатчиков, системах военной и подвижной радиосвязи. В серии 5 типоразмеров от 1/4" до 1.1/4", две подсерии…
Сотовая связь в метро, ж/д тоннелях, аэропортах и больших подземных комплексах работает не на обычных антеннах, а на излучающих кабелях — они расходятся вдоль трассы и сами излучают сигнал по всей длине через прорези во…
Максимальное пиковое напряжение, подаваемое между проводниками коаксиального кабеля, до возникновения диэлектрического пробоя. Оно зависит исключительно от характеристик изоляционного диэлектрика.
В этой статье Вы сможете найти некоторые формулы для расчета параметров кабелей, а так же терминологию, описывающую эти параметры.
Оснащение производства
Промышленный контроль
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
Корзина

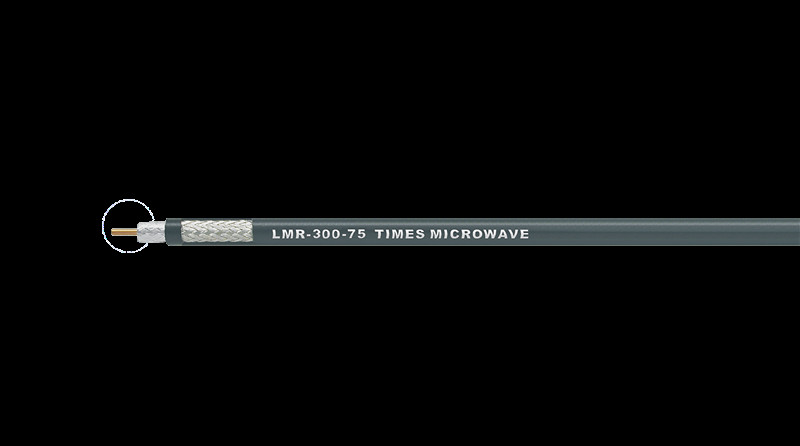

Спецификация Times Microwave LMR-300-75 Кабель коаксиальный
