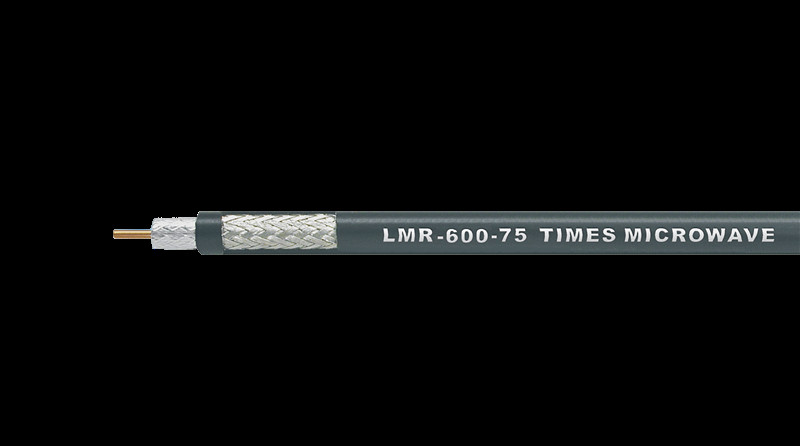

Times Microwave LMR-600-75-DB Кабель коаксиальный

Name: Times Microwave LMR-600-75-DB Кабель коаксиальный
Price: 815.00 RUB

Код: 107171

Узнать о доставке

Спецификация Times Microwave LMR-600-75-DB Кабель коаксиальный

Производитель:
Times Microwave

Все товары бренда

Только оригинальные
товары бренда

Times Microwave каталог

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru/catalog/item/times_microwave_lmr_600_75_db_kabel_koaksialnyy/

Распечатать страницу

815 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

TIMES MICROWAVE · Серия LMR-600 · 75 Ом LMR-600-75

Times Microwave LMR-600-75-DB — 75-Ом Direct Burial для CATV/спутникового приёма

75-омный Direct Burial вариант LMR-600 для магистральных CATV/IPTV трасс outdoor. Watertight компаунд в оплётке, импеданс 75 Ом, максимальная частота 2,5 ГГц.

Коаксиальный кабель 75 Ом DC — 2,5 ГГц CATV / Спутник Direct Burial / Watertight Made in USA

75 Ω

Импеданс

2,5 ГГц

Макс. частота

85%

>90 дБ

Экранирование

25 кВт

Пиковая мощность

15 мм

Внешний Ø

О модели

LMR-600-75-DB — 75-омная Direct Burial модификация LMR-600 для магистральных CATV-распределительных сетей outdoor (городские сети, посёлки), магистральных IPTV-каналов провайдеров, антенных трасс спутниковых приёмных станций L-band. Уменьшенный центральный проводник обеспечивает 75-Ом импеданс при сохранении наружного диаметра 0,590″. Водоблокировочный компаунд защищает от продольного распространения влаги в случае повреждения оболочки.

75-Ом версия LMR-600 — мост между миром радио (50 Ом) и миром CATV/Video (75 Ом). При одинаковом внешнем диаметре 0,590″ 75-Ом интерфейс получен уменьшенным центральным проводником.

Ключевые преимущества

Низкие потери 1/2″ класса 8,2 дБ/100 м на 900 МГц — в 1,6 раза ниже LMR-400. Сопоставимо с жёсткими корругейтед-фидерами при выдающейся гибкости.

Пиковая мощность 40 кВт Средняя 5,5 кВт на 30 МГц, 0,93 кВт на 900 МГц. Для радиовещания, мощных РЛС, передатчиков класса AB.

Экранирование > 90 дБ Двойная защита алюминиевая лента + плотная оплётка лужёной меди. PIM-уровень при штатной заделке EZ-разъёмами лучше -150 dBc.

EZ-Crimp монтаж за 60 секунд Те же принципы, что у LMR-400: бесспаечный обжим, фиксированный центральный контакт. Инструмент CT-600 (hex 0,610″) + CST-600.

UV-стойкая оболочка 20+ лет Проверено в Арктике, тропиках, на побережье. Опции FR/DB/UF и 75-Ом версия — для специальных условий.

Изгиб R = 38 мм Радиус изгиба при монтаже 1,5″, повторный 6,0″. Гибче любого 1/2″ корругейтед-фидера (типично 80—125 мм).

Технические характеристики

Электрические характеристики
Импеданс	75 Ом
Максимальная рабочая частота	2,5 ГГц
Скорость распространения (Vp)	85%
Ёмкость	76,6 пФ/м
Индуктивность	0,19 мкГн/м
Эффективность экранирования	> 90 дБ
Испытательное напряжение	4000 В DC
Пробой оболочки	8000 В RMS
Пиковая мощность	25 кВт

Механические характеристики
Внешний диаметр	14,99 мм (0,590″)
Вес	0,20 кг/м
Радиус изгиба при монтаже	38,1 мм
Радиус изгиба повторный	152,4 мм
Прочность на разрыв	158,9 кгс

Конструкция
Внутренний проводник	Solid BC, 1,12 мм (75 Ω)
Диэлектрик	Foam Polyethylene
Внешний проводник	Aluminum Tape
Общая оплётка	Tinned Copper Braid
Оболочка (jacket)	Чёрный PE с водоблокировкой, 15 мм
Stock Code	54241 / LDB600-75

Условия эксплуатации
Диапазон рабочих температур	−40 … +85 °C
Срок службы (UV outdoor)	20+ лет
Стандарты	RoHS, REACH

Таблица затухания и средней мощности LMR-600-75-DB

Затухание приведено для типовых эксплуатационных частот связи и вещания. VSWR=1.0, +25 °C ambient. Средняя мощность — для непрерывного режима при +40 °C.

Частота, МГц	Затухание, дБ/100 м	Средняя мощность, кВт
30	1.2	—
50	1.6	—
150	2.8	—
450	4.9	—
900	7.0	—
1500	9.2	—
2000	10.7	—
2500	12.1	—

При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.

Области применения

Длинные антенно-фидерные линии БС

Подключение секторных антенн на мачтах 30—60 м, где LMR-400 даёт неприемлемые потери.

Передатчики FM/ТВ вещания

Подключение фидеров вещательных передатчиков мощностью до 5 кВт CW.

Магистральные CATV / IPTV линии

Outdoor CATV-распределение, магистральные IPTV-каналы, антенные трассы спутниковых станций L-band.

Спутниковая связь L-band

Антенные трассы спутниковых наземных станций 950—2150 МГц.

Спутниковая связь

Линии downlink/uplink при работе с фидером C/Ku-band на коротких трассах.

Авиа- и космодромные АФУ

Системы связи с ВС, РТО, обслуживания запусков, телеметрии полигонов.

Совместимые разъёмы для LMR-600-75-DB

N MaleEZ-600-NMH-X● Топ

N Male EZ-Crimp штекер. Топ-артикул для AFL.

N FemaleEZ-600-NF-X

N Female EZ-Crimp гнездо. Парная розетка к NMH-X.

N Male R/AEZ-600-NMH-RA-X

N Male угловой 90° EZ-Crimp.

7/16 DIN MaleEZ-600-716M-X

7/16 DIN Male EZ-Crimp. Low PIM фидеры БС.

N Male 75ΩEZ-600-NM-75

N Male 75-Ом штекер для гибридных линий.

UHF MaleEZ-600-UM

UHF Male (PL-259) для любительского радио и морских установок.

N MaleTC-600-NMH-X

N Male solder/crimp. Классическая Times Connector.

N Male ClampTC-600-NMC

N Male Clamp. Расширенный темп. диапазон −65…+165 °C.

7/16 DIN ClampTC-600-716MC

7/16 DIN Male Clamp. 2700V — high power Low PIM.

Инструмент и аксессуары для монтажа

CrimpCT-600● Обязателен

Crimp Tool — обжимной для разъёмов EZ/TC на LMR-600. Hex 0,610″. Stock 3192-170.

PrepCST-600● Обязателен

Combination Strip Tool — подготовка кабеля LMR-600 под crimp/clamp. Stock 3192-052.

CutCCT-02

Cutting Tool — резак для LMR-500…600 заподлицо. Stock 3192-165.

DeburDBT-U

Debur Tool — снятие заусенцев с центрального проводника. Stock 3192-001.

KitTK-600EZ

Tool Kit — CCT-02 + CST-600 + CT-600 в тканевом чехле. Stock 3190-1602.

WrenchWR-600

15/16″ box wrench — для затяжки разъёмов LMR-600. Stock 3190-1435.

Ground KitGK-S600TT

Standard Ground Kit для LMR-600. 6 ga кабель, 1/4″ crimp lug.

Соседние модели в серии LMR-600

Серия LMR-600 представлена пятью оболочечно-конструктивными вариантами под разные сценарии установки. Электрика (50 Ом, 8 ГГц, 40 кВт) и габариты у 50-омных вариантов совпадают.

Артикул	Назначение	Оболочка
LMR-600 →	Outdoor PE — основной outdoor-вариант	Чёрный PE
LMR-600-DB →	Outdoor/Watertight — с водоблокировкой	Чёрный PE+W
LMR-600-FR →	Indoor/Outdoor Riser CMR — пожаробезопасный	Чёрный FRPE
LMR-600-UF →	UltraFlex со скрученным проводником	Чёрный TPR
LMR-600-75-DB эта модель	75 Ом, Watertight — для outdoor CATV/спутник	Чёрный PE

Сертификация

RoHS 2 REACH ISO 9001

Частые вопросы

Чем LMR-600-75-DB отличается от стандартного LMR-600?Outdoor 75-Ом — Direct Burial CATV/IPTV. LMR-600-75-DB — 75-омная Direct Burial модификация LMR-600 для магистральных CATV-распределительных сетей outdoor (городские сети, посёлки), магистральных IPTV-каналов провайдеров, антенных трасс спут...

Когда переходить с LMR-400 на LMR-600?Простое правило: если трасса > 30 м или мощность передатчика > 1 кВт CW — переходите на LMR-600. На 900 МГц LMR-600 даёт затухание 8,2 дБ/100 м против 12,8 у LMR-400.

Какой EZ-разъём для LMR-600 выбрать первым?Для большинства AFL — пара EZ-600-NMH-X (N Male) и EZ-600-NF-X (N Female). Для БС сотовой связи и Low PIM — EZ-600-716M-X (7/16 DIN).

Какой инструмент нужен для монтажа?Минимальный комплект: CT-600 (Crimp Tool, hex 0,610″, stock 3192-170) + CST-600 (Combination Strip Tool, 3192-052) + CCT-02 (резак). Экономичнее взять готовый кейс TK-600EZ (3190-1602).

Какой ground kit использовать?Стандартный GK-S600TT — 3 ft кабеля 6 ga (4,1 мм²), field-attachable 1/4″ 2-hole lug. Защищает от прямого удара молнии до 200 kA.

Можно ли использовать LMR-600-75-DB для 5G mmWave?Нет. Максимальная заявленная частота — 2,5 ГГц. Для mmWave применяются жёсткие фидеры или специальные сборки PhaseTrack / MaxGain.

Гарантии и сервис

Гарантия

2 года от производителя

Гарантия Times Microwave Systems при установке оригинальными разъёмами EZ-600 / TC-600.

Срок службы outdoor

20+ лет на улице

UV-стойкая оболочка проверена в климатических циклах −40…+85 °C.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.
