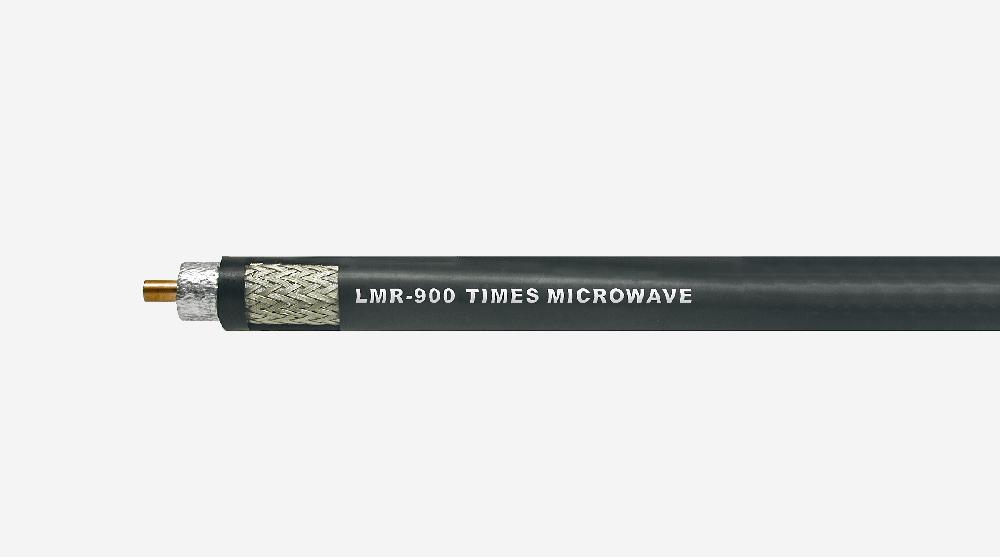

Высокомощный полу-флексовый кабель LMR-900-FR — 22,1 мм диаметр, пиковая мощность 62 кВт. FR (Fire Retardant) исполнение для in-building. На 900 МГц затухание всего 5,58 дБ/100 м — на 32% лучше LMR-600.
LMR-900-FR — Высокомощный полу-флексовый кабель LMR-900-FR — 22,1 мм диаметр, пиковая мощность 62 кВт. Применяется для специальных коммуникационных задач. Конструкция: BC Tube (0,222″ ID), 6,65 мм центральный проводник, Foam PE, 17,27 мм диэлектрик, Aluminum Tape, 17,42 мм внешний проводник + Tinned Copper, 18,59 мм оплётка, оболочка — Чёрный FRPE non-halogen, 22,10 мм. Экранирование > 90 дБ.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом ± 2 |
| Максимальная рабочая частота | DC—6 ГГц |
| Скорость распространения (Vp) | 87% |
| Эффективность экранирования | > 90 дБ |
| Испытательное напряжение | 5000 В DC |
| Пиковая мощность | 62 кВт |
| Механические характеристики | |
|---|---|
| Внешний диаметр | 22,10 мм (0,870″) |
| Вес | 0,49 кг/м |
| Радиус изгиба при монтаже | 76,2 мм |
| Радиус изгиба повторный | 228,6 мм |
| Прочность на разрыв | 340,5 кгс |
| Конструкция | |
|---|---|
| Внутренний проводник | BC Tube (0,222″ ID), 6,65 мм |
| Диэлектрик | Foam PE, 17,27 мм |
| Внешний проводник | Aluminum Tape, 17,42 мм |
| Оплётка | Tinned Copper, 18,59 мм |
| Оболочка (jacket) | Чёрный FRPE non-halogen, 22,10 мм |
| Stock Code | 54033 / LFR900 |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +85 °C |
| Стандарты | RoHS, REACH, UL/NEC CMR, FT4 |
Затухание приведено для типовых эксплуатационных частот. При VSWR=1.0, +25°C ambient. Средняя мощность — для непрерывного режима при +40 °C.
При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.
Соседние серии кабелей, разъёмы и аксессуары для построения полной системы.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems.
Срок службы
20+ лет
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave LMR-900-FR
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave LMR-900-FR High Power Кабель коаксиальный под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
