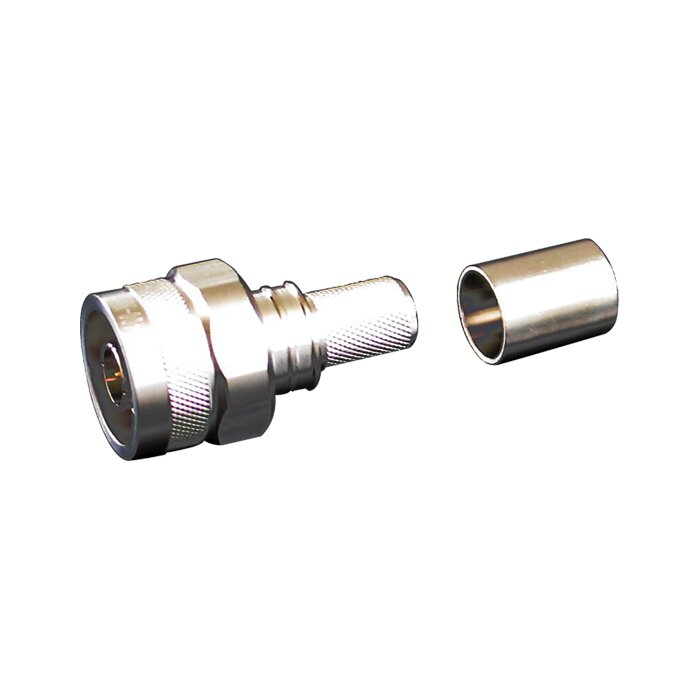

Прямой штекер типа N с обжимом для коаксиального кабеля LMR-400. Монтаж без пайки и без обрезки оплётки — обжим за 30 секунд инструментом CT-400/300. Стандарт IEC 60169-16, диапазон DC—6 ГГц, VSWR ≤ 1,25, IP67 при использовании термоусадочного бута.
EZ-400-NMH-X — самый востребованный N-Male в каталоге Times Microwave. Это «штекер по умолчанию» для любых антенно-фидерных линий на LMR-400: базовые станции, Wi-Fi/WISP, GPS, наземные радары, land-mobile radio. Центральный контакт уже зафиксирован в корпусе при поставке (no braid trim design) — монтажнику не нужно выставлять глубину пайки, что исключает дефект «утопленный контакт». Strip-pattern 5,4 / 15 мм наносится инструментом CST-400 за один проход, обжим — hex 0,429″ инструментом CT-400/300. Конструкция соответствует MIL-STD-348 / MIL-C-39012 по геометрии интерфейса.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,25 |
| Insert Loss (затухание прохождения) | ≤ 0,05 дБ (0—3 ГГц) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 1500 В |
| Сопротивление внеш. проводника | < 0,4 мОм |
| Сопротивление внутр. проводника | < 0,8 мОм |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012 |
| Механические характеристики | |
|---|---|
| Момент затяжки гайки (Nut torque) | 5 Н·м |
| Усилие срыва оплётки (Whorl pull) | 500 Н |
| Усилие на разрыв «кабель—разъём» | 400 Н |
| Момент кручения (Torsion) | 2 Н·м |
| Гайка hex (под ключ) | 20,57 мм (0,810″) |
| Hex обжима кабеля | 0,429″ (10,9 мм) |
| Длина разъёма (LP) | 38 мм |
| Диаметр корпуса | 13,4 мм |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Beryllium Bronze, Au 50 µ" над Ni 100 µ" над Cu |
| Внешний контакт | Brass, Albaloy 100—150 µ" |
| Корпус (tube) | Copper, Albaloy 100—150 µ" |
| Гайка (nut) | Brass, Albaloy 100—150 µ" |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар (Thermal shock) | MIL-STD-202, Method 107, Cond. B |
| Вибрация | MIL-STD-202, Method 204, Cond. B |
| Механический шок | MIL-STD-202, Method 213, Cond. I |
| Защита от влаги (с WSB) | IP67 (IEC 60068 55/155/56) |
| Гарантированный ресурс mate/de-mate | 500 циклов |
| Размеры подготовки кабеля (strip dimensions) | |
|---|---|
| Длина оголения наружного слоя | 15 мм |
| Длина оголения внутреннего проводника | 5,4 мм |
| Фаска центрального проводника | 0,5 × 45° |
| Рекомендуемый prep tool | CST-400 (3192-085) |
| Рекомендуемый crimp tool | CT-400/300 (3190-666), hex 0,429″ |
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы и геометрии (прямые/угловые, 50/75 Ом). Все они монтируются одним инструментом CT-400/300 + CST-400 и совместимы с одним и тем же strip-pattern на LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом CT-400/300 + CST-400.
Ресурс mate/de-mate
500 циклов
Паспортный ресурс без деградации Insert Loss. Au 50 µin на центральном пине.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-400-NMH-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-400-NMH-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
