Прямой штекер типа N с пайкой центрального контакта и обжимом наружной оплётки для коаксиального кабеля LMR-400. Классическая Times Connector серия — дешевле EZ-Crimp на 30-40%, требует паяльной станции. Стандарт IEC 61169-16, диапазон DC—6 ГГц, VSWR ≤ 1,30.

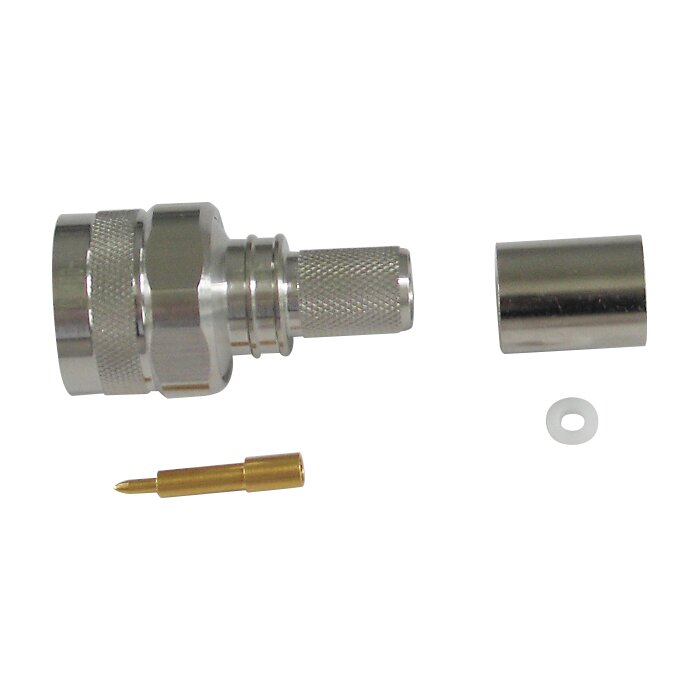

TC-400-NMH-X — наиболее востребованный N Male разъём классической Times Connector серии для LMR-400. Принципиальное отличие от EZ-Crimp серии: центральный контакт паяется к центральному проводнику кабеля (не зажимается пружинными лепестками), наружный обжим — стандартный hex .429″ ferrule crimp. Это снижает стоимость разъёма на 30-40%, но требует паяльной станции и навыка монтажа. В комплекте — 3:1 adhesive lined polyolefin heat-shrink (3/4″ × 2″) для outdoor-герметизации. Соответствует MIL-STD-202 (метод 107 thermal shock, 204 vibration, 213 shock).
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insert Loss (затухание прохождения) | 0,05×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage / DWV) | 1500 В |
| Voltage rating (если указано) | — |
| Сопротивление наружного контакта | < 0,4 мОм |
| Сопротивление центрального контакта | < 0,8 мОм |
| Стандарт интерфейса | IEC 61169-16, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 37,85 (1,49″) |
| Диаметр корпуса (max) | 13,4 мм |
| Hex обжима ferrule | 0,429″ |
| Момент затяжки гайки coupling | 1,7 Н·м |
| Момент затяжки cable-connect | 1,0 Н·м |
| Усилие удержания гайки coupling | 500 Н |
| Усилие удержания кабеля | 400 Н |
| Тип резьбы | 5/8″-24 UNEF-2A |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin / socket) | Brass, Gold 50 μin |
| Корпус / шелл | Brass, Albaloy 80 μin |
| Феррула (наружный crimp) | Copper, Albaloy 100 μin |
| Изолятор | PTFE (Teflon) |
| Уплотнение | Silicone rubber |
| Heat-shrink (в комплекте) | 3:1 Adhesive Lined Polyolefin, 3/4″ × 2″ |
| RoHS | Compliant (2.0 2011/65/EU) |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +125 °C |
| Тепловой удар (Thermal shock) | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 Cond. B |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Влажность (для SMA) | — |
| Защита от коррозии (для SMA) | — |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 (с heat-shrink бутом) |
| Гарантированный ресурс mate/de-mate | ≥ 500 циклов |
Серия TC-400 включает разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA) и геометрии (прямые, bulkhead). Все они монтируются одной парой инструмента CT-400/300 + CST-400 и паяльной станцией, и совместимы с одним и тем же strip-pattern на LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом и припоем электронного класса.
Ресурс mate/de-mate
≥ 500 циклов
Паспортный ресурс без деградации Insert Loss. Au 50 μin на центральном контакте.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave TC-400-NMH-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave TC-400-NMH-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
