Industry-standard low-loss кабель на DC—8 ГГц для антенно-фидерных линий БС, Wi-Fi/WISP, GPS и LMR. Гибкий, монтируется EZ-Crimp разъёмами без пайки. Затухание на 900 МГц — 12,8 дБ/100 м, пиковая мощность 16 кВт.

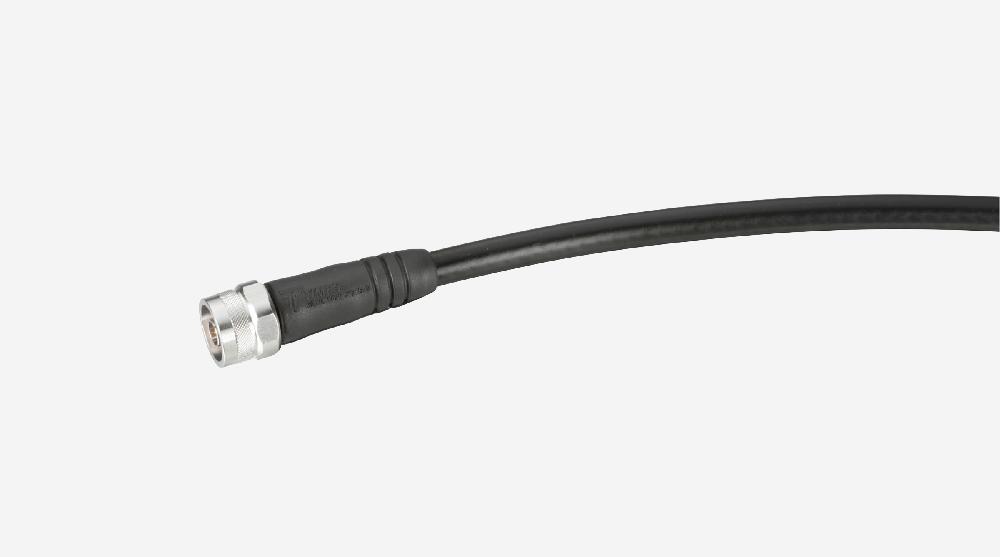

LMR-400 — флагман и эталон семейства LMR от Times Microwave. Полудюймовый гибкий кабель с твердотельным внутренним проводником (Bare Copper Clad Aluminum) и пенополиэтиленовой изоляцией обеспечивает низкое затухание на длинных трассах при сохранении гибкости. Применяется как стандарт-де-факто в индустрии для антенно-фидерных линий БС, Wi-Fi/WISP, GPS, телеметрии, наземных РЛС и land-mobile-радио по всему миру с конца 1990-х.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом ± 2 |
| Максимальная рабочая частота | 8 ГГц |
| Скорость распространения (Vp) | 84% |
| Ёмкость | 78,4 пФ/м |
| Индуктивность | 0,20 мкГн/м |
| Эффективность экранирования | > 90 дБ |
| Испытательное напряжение | 2500 В DC |
| Пиковая мощность | 16 кВт |
| Механические характеристики | |
|---|---|
| Внешний диаметр | 10,29 мм (0,405″) |
| Вес | 0,10 кг/м |
| Радиус изгиба при монтаже | 25,4 мм |
| Радиус изгиба повторный | 101,6 мм |
| Прочность на разрыв | 72,6 кгс (160 lb) |
| Конструкция | |
|---|---|
| Внутренний проводник | Solid BCCAI, 2,74 мм (0,108″) |
| Диэлектрик | Foam Polyethylene, 7,24 мм |
| Внешний проводник | Aluminum Tape, 7,39 мм |
| Общая оплётка | Tinned Copper Braid, 8,13 мм |
| Оболочка (jacket) | Чёрный полиэтилен PE, 0,405″ (10,29 мм) |
| Stock Code | 54001 / LMR400 |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +85 °C |
| Диапазон температур хранения | −70 … +85 °C |
| Срок службы (UV outdoor) | 20+ лет |
| Стандарты | RoHS, REACH |
Затухание приведено для типовых эксплуатационных частот. При VSWR=1.0, +25°C ambient. Средняя мощность — для непрерывного режима при +40 °C, без солнечной нагрузки.
При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.
Серия LMR-400 представлена девятью оболочечно-конструктивными вариантами. Электрика и габариты у 50-омных вариантов совпадают, отличается только материал оболочки. 75-омные варианты имеют другой внутренний проводник.
Если этот вариант не идеально подходит вашей задаче, посмотрите соседние серии и совместимые разъёмы.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при установке оригинальными разъёмами EZ/TC.
Срок службы outdoor
20+ лет на улице
UV-стойкая оболочка проверена в климатических циклах −40…+85 °C.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave LMR-400
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave LMR-400 Кабель коаксиальный под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
