Проходное гнездо типа N с фланцем для монтажа на корпус оборудования (Bulkhead). Solder-on центральный контакт + clamp-on наружный + weather seal. Stock code 3190-872. Для гермокоробок, монтажных шкафов, антенных мачт.

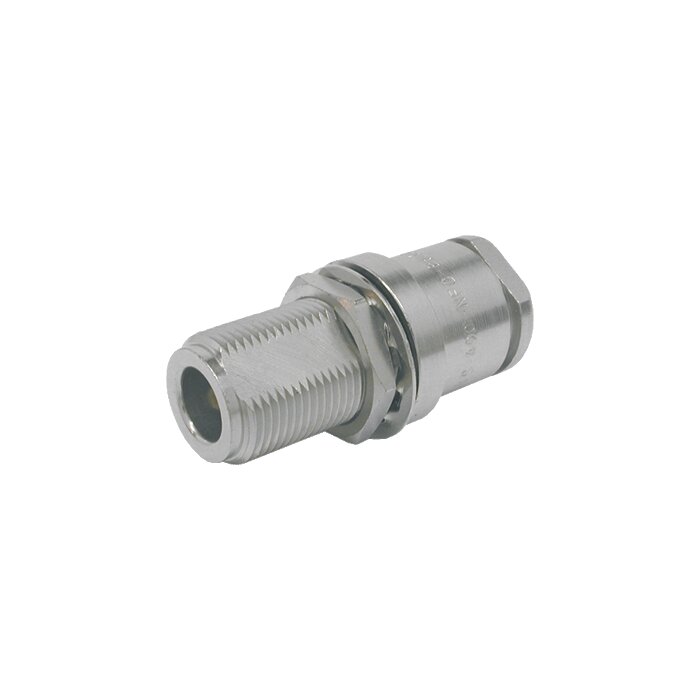

TC-400-NFC-BH(A) — N Female bulkhead для монтажа на корпус оборудования (антенные мачты, гермокоробки приёмопередатчиков, монтажные шкафы наружной установки). Конструкция — solder-on центральный контакт + clamp-on наружный + weather seal в комплекте. На стороне внутри гермокоробки — обычный N-интерфейс (резьба 5/8″-24). На внешней стороне — фланец с резьбой и гайкой для крепления к панели. Совместим с кабелями LMR-400, LMR-400-DB, LMR-400-FR и LMR-400-UltraFlex без изменения strip-pattern. Stock code 3190-872.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insert Loss (затухание прохождения) | 0,05×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage / DWV) | 2500 В |
| Voltage rating (если указано) | — |
| Сопротивление наружного контакта | < 0,4 мОм |
| Сопротивление центрального контакта | < 0,8 мОм |
| Стандарт интерфейса | IEC 61169-16, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | ≈48,0 (с фланцем) |
| Диаметр корпуса (max) | 13,4 мм |
| Hex обжима ferrule | — |
| Момент затяжки гайки coupling | 1,7 Н·м |
| Момент затяжки cable-connect | 2,3—2,8 Н·м |
| Усилие удержания гайки coupling | 500 Н |
| Усилие удержания кабеля | ≥ 400 Н |
| Тип резьбы | 5/8″-24 UNEF-2A (resepторная сторона) + проходной фланец |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin / socket) | Brass, Gold 50 μin |
| Корпус / шелл | Brass, Albaloy |
| Феррула (наружный crimp) | Copper, Albaloy |
| Изолятор | PTFE (Teflon) |
| Уплотнение | Silicone rubber |
| Heat-shrink (в комплекте) | 3:1 Adhesive Lined Polyolefin, 3/4″ × 2″ |
| RoHS | Compliant (2.0 2011/65/EU) |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар (Thermal shock) | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 Cond. B |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Влажность (для SMA) | — |
| Защита от коррозии (для SMA) | — |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 standard |
| Гарантированный ресурс mate/de-mate | ≥ 500 циклов |
Серия TC-400 включает разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA) и геометрии (прямые, bulkhead). Все они монтируются одной парой инструмента CT-400/300 + CST-400 и паяльной станцией, и совместимы с одним и тем же strip-pattern на LMR-400.
