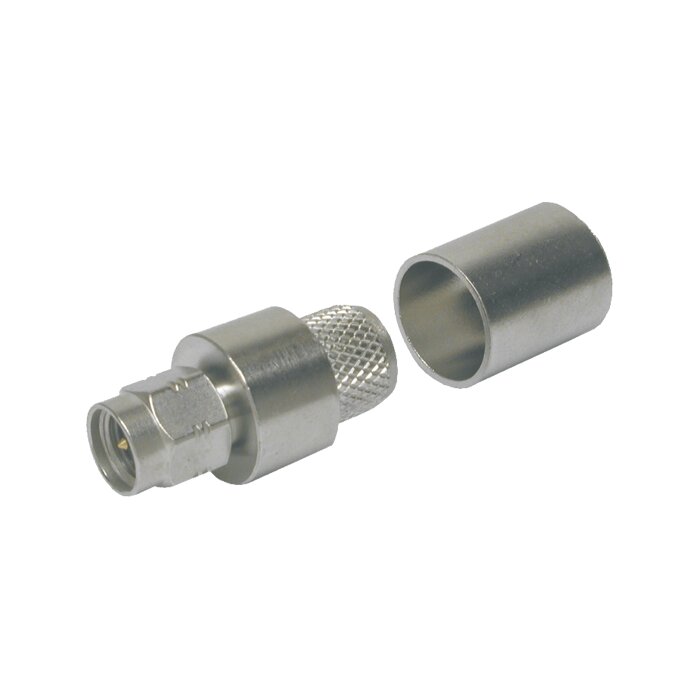

Прямой штекер типа SMA с пайкой центрального контакта для LMR-400. Для радиомодулей, малогабаритных антенн и приёмопередатчиков с SMA-портами. Очень низкий VSWR ≤ 1,22 на 0—6 ГГц. Coupling nut torque 7—10 in-lbs.
TC-400-SM-X — SMA Male solder/crimp штекер для LMR-400. SMA (SubMiniature version A) — стандартный 50-Ом интерфейс для маломощных радиомодулей, малогабаритных антенн (Wi-Fi точки доступа, GPS-приёмники, LoRa-устройства), измерительной техники. Insulator — Teflon MIL-P-19468. Корпус и феррула из латуни C3604 с Albaloy plating. Coupling nut torque 7—10 in-lbs — критично соблюдать (перетяжка повредит резьбу). Voltage rating 335 V RMS — самое низкое в линейке TC-400 из-за компактного интерфейса. Соответствует MIL-STD-202 (методы 106 humidity, 204 D vibration, 213 I shock, 101 B corrosion).
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,22 (0—6 ГГц) |
| Insert Loss (затухание прохождения) | 0,05×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage / DWV) | 500 В |
| Voltage rating (если указано) | 335 V RMS |
| Сопротивление наружного контакта | < 0,4 мОм |
| Сопротивление центрального контакта | < 0,8 мОм (типично < 3 mΩ для SMA) |
| Стандарт интерфейса | IEC 61169-16, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 31,2 |
| Диаметр корпуса (max) | 8,8 мм |
| Hex обжима ferrule | 0,429″ (ferrule crimp) |
| Момент затяжки гайки coupling | 0,8—1,1 Н·м (7—10 in-lbs) |
| Момент затяжки cable-connect | 1,0 Н·м |
| Усилие удержания гайки coupling | 60 lbs (267 Н) min |
| Усилие удержания кабеля | ≥ 400 Н |
| Тип резьбы | 1/4-36 UNS-2A (SMA standard) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin / socket) | Brass C3604, Gold 50 μin / Nickel / Copper |
| Корпус / шелл | Brass C3604, Albaloy |
| Феррула (наружный crimp) | Brass C3604, Albaloy |
| Изолятор | PTFE (Teflon) MIL-P-19468 |
| Уплотнение | Silicone rubber |
| Heat-shrink (в комплекте) | Не входит (отдельно WSB-400) |
| RoHS | Compliant (2.0 2011/65/EU) |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +125 °C |
| Тепловой удар (Thermal shock) | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 Cond. D |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Влажность (для SMA) | MIL-STD-202G Method 106 |
| Защита от коррозии (для SMA) | MIL-STD-202G Method 101 Cond. B |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 (с heat-shrink бутом) |
| Гарантированный ресурс mate/de-mate | ≥ 500 циклов |
Серия TC-400 включает разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA) и геометрии (прямые, bulkhead). Все они монтируются одной парой инструмента CT-400/300 + CST-400 и паяльной станцией, и совместимы с одним и тем же strip-pattern на LMR-400.
